浇筑和压铸简介

浇注与压铸是两种截然不同的金属成型工艺，其核心差异在于充型动力来源和工艺控制方式。以下是两者的关键区别及应用场景解析：

基础概念区分

浇注的本质是利用熔融金属自身的重力完成充型过程。操作时将液态金属从容器缓慢倒入模具型腔，依赖自然流动填充空间。这种工艺对设备要求较低，常见于传统铸造领域，如砂型铸造、永久模铸造等。由于充型速度慢且无压力补偿，容易产生缩孔、疏松等缺陷，但对复杂结构的适应性较强，尤其适合大型厚重件的生产。

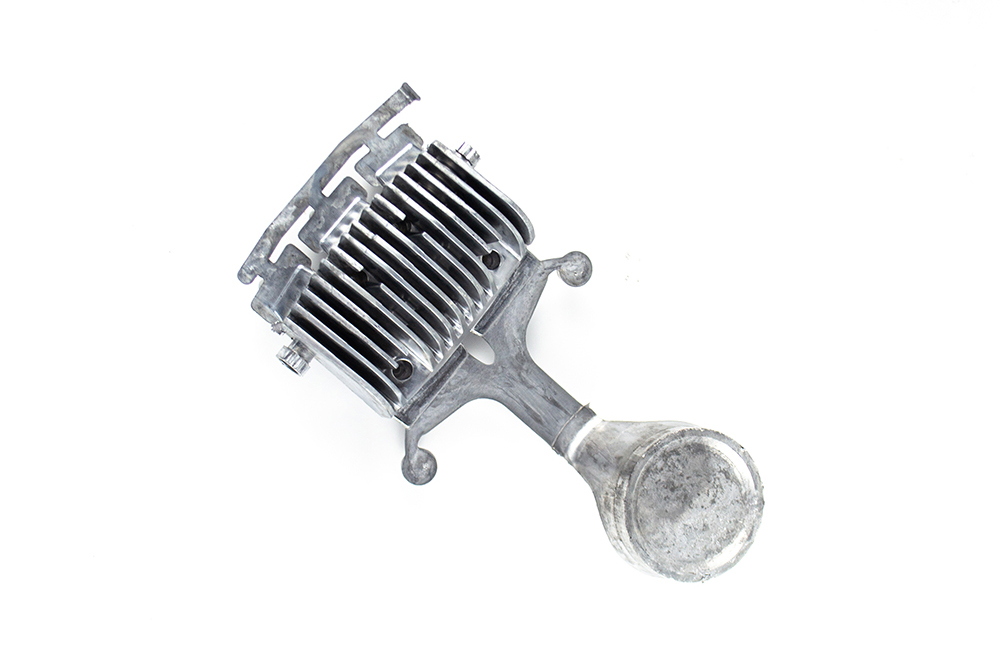

压铸则通过专用设备施加外部压力驱动金属液高速充型。典型流程为：熔融金属被注入压射室，随后由活塞推动经喷嘴高速射入精密模具型腔，并在高压下完成凝固。该工艺显著特点是充型速度快、压力可控，能复制模具表面的微观纹理，特别适合生产薄壁复杂件。但受限于模具强度和金属流动性，主要应用于非铁金属（如铝合金、锌合金）。

工艺特性对比

充型机制与动力学特征

浇注：金属液依靠重力自由流动，流速受浇口尺寸和高度差影响，充型时间较长。若设计不当易出现湍流或冷隔现象。

压铸：通过机械装置施加数千至数万kPa的压力，使金属液以极高速度（可达50m/s）冲击型腔，瞬间充满复杂结构。高压还能压缩气体间隙，提升致密度。

产品质量表现

浇注件：因冷却速度较慢，晶粒组织相对粗大，力学性能波动较大。表面粗糙度较高，需后续加工才能达到装配要求。但可通过设置冒口实现补缩，减少内部缺陷。

压铸件：高速充型导致卷气风险增加，内部常分布微小气孔，限制了热处理可能性。然而，尺寸精度可达IT11-IT14级，表面粗糙度Ra值可低至1.6μm，接近精加工水平。

模具与成本结构

浇注模具：多为一次性或低成本耗材（如砂型），即使采用金属型也无需承受高压，制造周期短且成本低。适合小批量多品种生产。

压铸模具：必须采用高强度工具钢（如H13），配备精密导向机构和冷却系统。单套模具成本高昂，但寿命长，经济性体现在大批量生产中。

生产效率与灵活性

浇注：单件生产时间长，节拍依赖人工操作，适合单件/小批量生产。更换产品只需重新制模，柔性高。

压铸：自动化程度高，循环时间短（几十秒至几分钟），适合大批量标准化生产。换产需更换整套模具，前期准备时间长。

典型应用场景选择

当遇到以下需求时应优先考虑浇注工艺：

零件尺寸巨大（如机床床身、风电轮毂），超出压铸机能力范围；

需要承受重载荷或高温环境（如发动机缸体、阀门部件），需保证材料致密度；

新产品试制阶段，需快速验证设计且不愿投入高额模具费用；

使用黑色金属（铸铁、铸钢）等高熔点材料，压铸难以满足工艺要求。

而以下场景更适合采用压铸工艺：

消费电子外壳、汽车变速箱壳体等薄壁复杂件，要求高精度和美观表面；

大批量生产汽车零部件（如支架、托架），追求单位成本最小化；

使用铝合金、锌合金等低熔点有色金属，能充分发挥压铸速度优势；

需要嵌入其他零件（如螺母、轴承）形成一体化结构的场合。

特殊考量因素

对于某些特殊需求，两种工艺可通过改良衍生出混合方案：

低压铸造：折衷方案，向密闭保温炉加压迫使金属液平稳充型，兼顾质量与效率；

挤压铸造：将定量金属液注入模具后施加持续压力直至完全凝固，获得接近锻件的性能；

真空压铸：在压铸基础上抽除型腔气体，大幅减少气孔率，拓展热处理可行性。

总结选型逻辑

选择浇注还是压铸本质上是在质量-效率-成本三角间的权衡：

若优先考虑形状复杂度和表面质量，且具备大批量生产条件，压铸更具优势；

若重视材料性能、结构可靠性或处理特殊材料，浇注更为合适；

现代制造业中，两种工艺常互为补充，例如先用压铸生产轻薄骨架，再用浇注复合耐磨层，实现性能叠加。
