压铸流道是什么意思

一、基础认知与核心作用

压铸流道是熔融金属从压射装置进入模具型腔的必经之路，其本质是一个精密设计的导电导热通道。它的核心使命在于以可控的方式将高速高压下的液态金属输送至型腔各个角落，同时最大限度减少能量损耗与物理缺陷的产生。优秀的流道设计能显著提升良品率，缩短生产周期，并延长模具寿命。

二、流道系统的层级结构

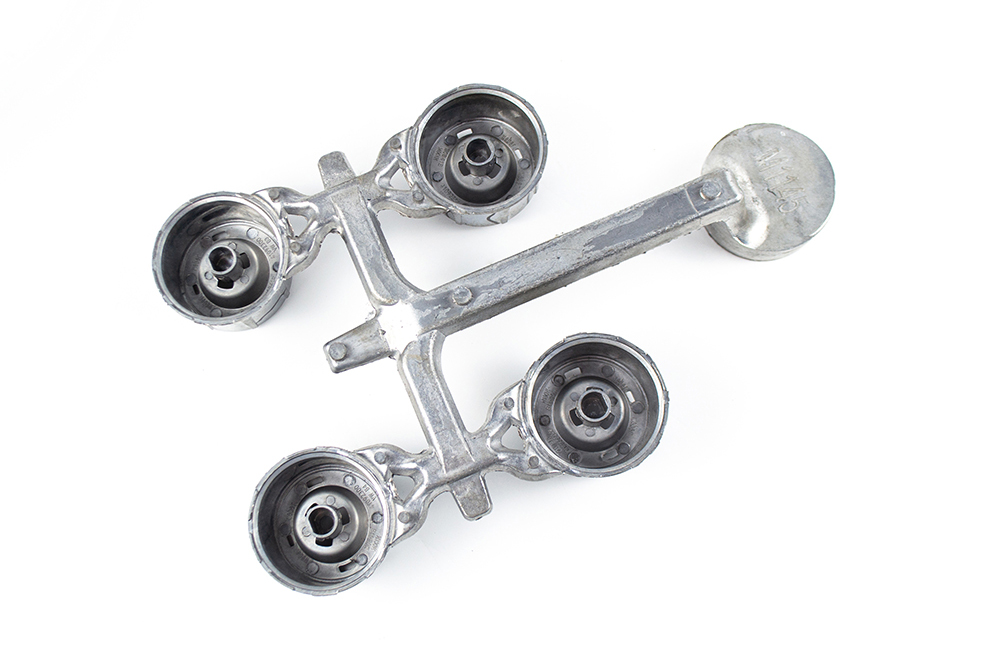

整个流道体系由四个有机衔接的部分构成：主流道作为起始段承接压射冲头的推力，通常采用轻微锥度设计以便顺利脱模；横流道负责将金属液横向分配至各分支路径，其截面形状直接影响流动效率；内浇口作为最终入口，通过精确控制的薄片状结构调节流速与压力；溢流槽则扮演安全阀角色，容纳多余金属并引导气体排出。这四个部分共同协作，形成完整的金属输送网络。

三、关键设计参数详解

1. 几何尺寸规范

主流道入口直径需达到压室直径的70%以上，锥角控制在1-3度区间可兼顾脱模顺畅与磨损防护。横流道直径根据铸件重量浮动，经验公式显示约等于铸件重量开平方后的数值。内浇口厚度在0.5-2mm范围内波动，薄壁件取下限值，大型结构件则需要更大截面保证充填能力。所有转接处均需设置不小于3mm的圆角半径，消除流体突变引发的湍流。

2. 流体动力学考量

雷诺数需维持在4000以上以确保湍流状态促进热量交换，弗劳德数低于1可有效抑制金属飞溅。压降梯度方面，每100毫米流道长度的压力损失应控制在5兆帕以内。这些参数通过计算流体力学仿真进行验证，确保实际流动状态符合理论预期。

3. 材料适配原则

铝合金压铸推荐使用表面抛光至Ra0.8微米级的模具钢材，必要时进行铬钼合金堆焊强化耐磨性。镁合金因其活性特性需要更大的流道截面积和预热装置，铜基合金则适合采用螺旋式流道延缓冷却速度。不同材料对应的流道表面处理工艺差异显著，直接影响脱模效果与使用寿命。

四、典型缺陷与解决方案

冷隔纹的出现往往源于流道截面积不足或模具温度偏低，解决办法包括扩大流道直径15%-20%并提升模温至推荐值加20摄氏度。气孔问题可通过增设蛇形排气槽和调整射速曲线（慢-快-慢模式）改善。冲蚀腐蚀主要由流速过高引起，降低入口速度至4米/秒以下并改用高硬度合金材料可有效缓解。缩松缺陷需要延长保压时间至8-12秒，并在关键部位增加溢流槽容积。

五、先进设计与调试技巧

现代压铸广泛应用CAE仿真技术，通过Moldflow软件模拟金属液充填过程，可视化速度场与压力分布。热力耦合分析能预测凝固顺序，识别热点区域提前布置冷却管道。试模阶段保留完整的流道凝料块进行分析，测量实际凝固时间与理论值对比。动态调整时，若发现远端充不满可临时加宽对应内浇口0.2-0.5mm。定期清理流道积碳，观察残留物颜色变化判断润滑剂失效节点。

六、行业应用特色

汽车零部件压铸注重多层复合流道设计，满足20MPa以上的工作压力要求。消费电子领域追求微型化扇形流道，最小宽度可达2mm，表面粗糙度要求Ra＜0.4微米。医疗器械采用生物相容性钛合金流道，经过全电抛处理确保无镍离子析出。工业装备领域常见深孔流道配合自清洁结构，耐高压脉冲冲击次数超过10^6次。

七、经济性优化策略

采用高速铣削代替EDM放电加工可降低流道加工费用，回收利用流道凝料（纯度＞99%）显著减少耗材消耗。实施预测性维护，基于传感器数据预判磨损程度，将停机维护费用控制在合理范围。配置余热回收装置可使能源支出降低30%以上，长期运行成本优势明显。

八、操作实践要点

生产过程中每5000件需测量流道截面尺寸，超差0.1mm即需修复。保持流道表面光洁度至关重要，定期喷涂陶瓷涂料防止粘模。对于高粘度合金，建议采用螺旋式流道延缓冷却速度。多闸门系统需确保各分支流量差小于5%，通过调节内浇口截面积实现平衡。始终遵循“短而直”的设计原则，流道总长度不超过铸件最大尺寸的1.5倍。

上述内容系统阐述了压铸流道的设计原理、关键技术参数、常见缺陷应对及行业应用要点，可为实际生产提供全面指导。具体实施时需结合产品特性与设备条件进行适当调整，建议首次设计保留15%的安全余量。
