精密钣金的精度多少

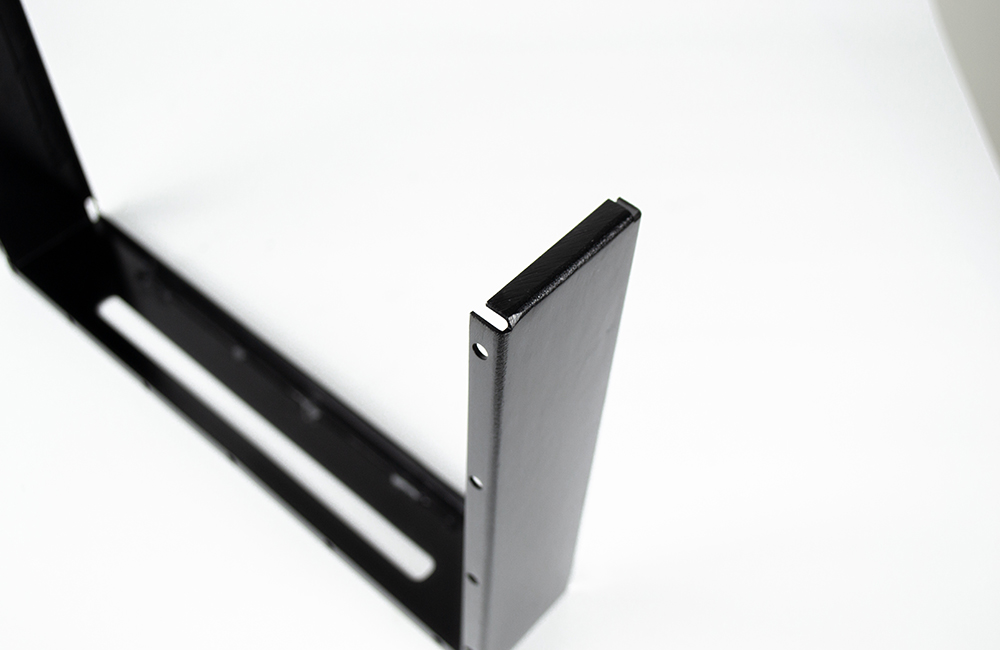

精密钣金加工的精度需根据具体需求和技术条件综合界定，以下是主要维度及详细说明：

1. 尺寸公差

平面尺寸偏差：通常可控制在±0.1~0.2毫米范围内，若采用高精度数控设备（如五轴联动机床）配合补偿算法，可实现±0.05毫米以内。这一精度满足多数电子设备安装板、精密仪器支架的需求。

孔径公差：普通冲孔可达±0.05~0.1毫米，激光切割或慢走丝线切割可进一步缩小至±0.02毫米，适用于仪表面板、光学设备的固定孔位。

折弯角度偏差：常规工艺下角度误差约±0.5°~1°，通过数控伺服电机驱动后挡料系统并引入角度实时反馈校正后，可稳定在±0.2°以内，满足卫星天线反射面等高精度场景。

轮廓度与平整度：一般要求每米长度内不超过0.2毫米波动，超精密场景（如航空航天部件）可通过应力释放和精磨工艺将该值降至0.05毫米以下。

2. 形位公差

垂直度/平行度：单边偏差通常≤0.1毫米/100毫米，高端设备通过刚性工装夹具和在线检测可将此值压缩至0.03毫米/100毫米。

同轴度：对于旋转类零件，同轴度可控制在Φ0.05~0.1毫米，高速旋转部件需更严格的同心度保障动态平衡。

装配间隙控制：通过精密配作和研磨工艺，可将配合间隙稳定在0.05~0.1毫米，确保滑动或转动部件无卡滞。

3. 关键影响因素

加工工艺链：数控冲裁需配备自动定位补偿系统以减少累积误差；激光切割采用光纤激光器搭配动态聚焦技术可提升切口质量；折弯工序依赖伺服电动后挡料和角度闭环反馈实现高精度；焊接变形则通过TIG脉冲焊、刚性工装固定及焊后应力释放进行控制。

质量控制手段：三次元测量仪（CMM）用于全尺寸检测，二次元影像仪适配小件测量，激光跟踪仪处理大件空间坐标验证。过程控制包括首件全检、制程巡检（SPC统计）及终检报告，恒温恒湿车间可降低材料热胀冷缩带来的误差。

4. 典型应用场景

通信设备：5G基站散热器需插箱孔位公差±0.05毫米，确保模块精准插入。

半导体设备：晶圆承载台平面度要求≤0.02毫米/㎡，避免芯片贴装偏移。

医疗设备：手术器械卡槽间隙需严格控制在0.08~0.1毫米，保证器械顺畅装卸。

军工航天：雷达罩轮廓度≤0.1毫米/米，确保电磁波传输性能稳定。

新能源电池：电极连接片平整度≤0.05毫米，降低接触电阻并延长使用寿命。

5. 注意事项

材料特性：不锈钢回弹量大于铝合金，选材时需匹配工艺方案（如预留回弹余量）。

成本递增规律：每提高一个数量级精度（如从±0.1→±0.05毫米），成本增加约40%-70%。

装配关联性：单一零件达标不等于整体装配合格，建议进行面向装配的设计（DFMA）优化，提前模拟公差链。

结论

基础精密级适用于大多数工业设备，表现为±0.1毫米尺寸公差和1°折弯角度；高精密级用于仪器仪表、医疗等领域，综合公差±0.05毫米且角度控制0.2°；超高精密级需单独评审图纸，如半导体晶圆载具要求平面度≤0.01毫米/㎡。实际生产前应提供三维数模和GD&T图档，并由供应商出具《工艺可行性分析报告》，重点关注焊接、淬火等易变形工序的控制措施。
