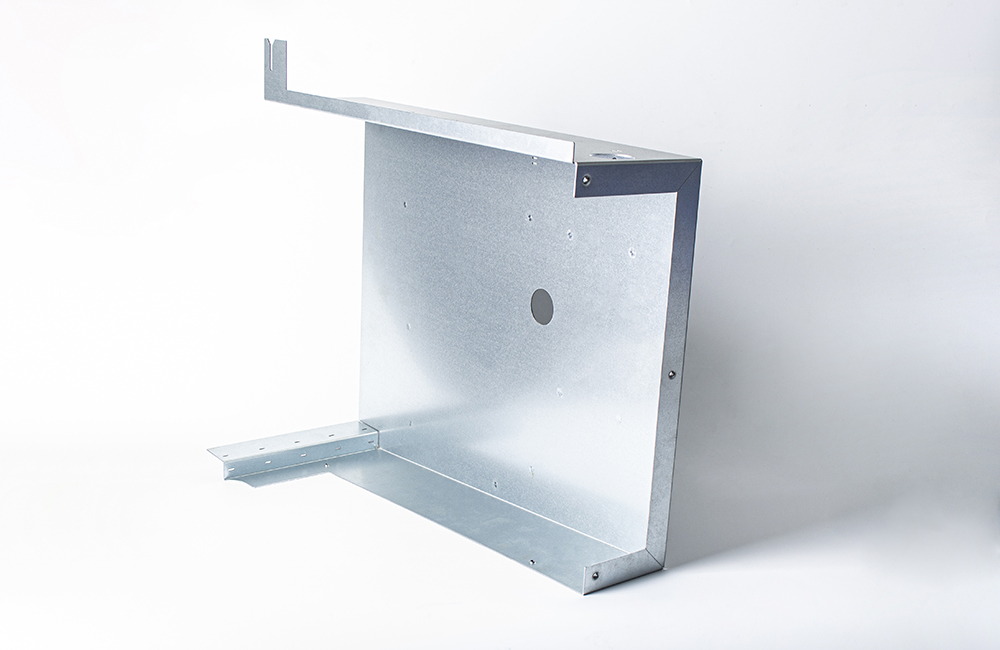

钣金曲面弯板简介

钣金曲面弯板是通过折弯、滚弯或拉弯等工艺，将平板钣金加工成具有弧形、圆形等曲面形态的构件，核心是通过精准控制弯曲半径与受力，保证曲面的平滑度和尺寸精度，广泛应用于设备外壳、管道护罩、汽车车身等场景，需结合曲面复杂度选择适配工艺。

一、核心加工工艺：按曲面复杂度分类

1. 滚弯工艺（适合简单圆柱面、圆锥面）

适用场景：加工半径固定的单曲率曲面，如圆柱形护罩、圆形管道、弧形装饰条（弯曲半径通常≥5 倍板厚，板厚≤6mm）。

加工原理：通过三辊滚弯机（上下辊驱动，中间辊调节高度），将平板钣金连续碾压，使材料逐渐弯曲成所需圆弧，可实现 180°-360° 的圆形或弧形加工。

关键参数：

弯曲半径：需≥材料最小弯曲半径（如冷轧钢最小弯曲半径约 0.5 倍板厚，不锈钢约 1 倍板厚），避免弯曲时开裂；

辊子间距：根据板厚调整，确保板材紧密贴合辊面，防止打滑；

进给速度：低速匀速进给（5-10m/min），避免速度过快导致曲面不平整。

优势：适合批量加工，效率高，曲面一致性好；缺点是无法加工复杂双曲率曲面（如球面）。

2. 折弯工艺（适合分段式曲面、小半径圆弧）

适用场景：加工由多段短圆弧组成的曲面（如波浪形外壳、阶梯式弧形构件），或小半径局部曲面（弯曲半径≤3 倍板厚，板厚≤3mm）。

加工原理：使用数控折弯机，搭配专用圆弧模具（如凸模为圆弧状、凹模为 V 型槽），通过分段多次折弯，将平板逐段弯成圆弧，最终拼接成连续曲面。

关键操作：

分段规划：将曲面拆分为多个小圆弧段（每段长度≥50mm），避免段数过多导致拼接痕迹明显；

模具选择：根据弯曲半径选择对应圆弧凸模（凸模半径 = 曲面设计半径），凹模槽宽需为板厚的 6-8 倍，防止板材压伤；

精度控制：每段折弯后用半径规检测圆弧精度，误差超 0.1mm 时调整折弯机压力或模具位置。

优势：设备通用性强，无需专用滚弯设备；缺点是仅适合简单分段曲面，复杂曲面加工效率低。

3. 拉弯工艺（适合复杂双曲率曲面、大尺寸构件）

适用场景：加工非圆柱面的复杂曲面（如汽车车门弧形、球面护罩），或大尺寸钣金件（长度≥1m，板厚≤8mm），需保证曲面整体平滑无褶皱。

加工原理：通过拉弯机先将钣金两端夹紧并施加预拉力（拉力需小于材料屈服强度），再通过模具推动板材弯曲，使材料在拉力作用下贴合模具曲面，减少弯曲褶皱。

关键要求：

模具精度：模具曲面需与设计曲面完全一致，表面粗糙度 Ra≤1.6μm，避免压伤钣金表面；

拉力控制：预拉力需根据材料调整（如铝合金 6061 预拉力约 150MPa），拉力过大易导致材料断裂，过小则曲面易起皱；

后续修整：拉弯后需用校形模具轻微加压，修正曲面回弹（尤其不锈钢、高强度钢，回弹率约 0.5°-2°）。

优势：可加工复杂双曲率曲面，曲面精度高；缺点是设备成本高，适合中批量以上生产。

二、设计与材料适配要点

1. 设计关键参数

弯曲半径：需明确标注曲面的最小弯曲半径，且不小于材料的最小弯曲半径（参考值：冷轧钢 t≤3mm 时，R≥0.5t；不锈钢 t≤3mm 时，R≥1t；铝合金 t≤3mm 时，R≥0.8t），避免加工时开裂或回弹超差。

曲面平滑度：单曲率曲面（如圆柱面）需保证圆弧半径公差 ±0.1mm，双曲率曲面（如球面）需控制曲面轮廓度≤0.2mm/m，避免局部凸起或凹陷。

边缘处理：曲面两端的直线段长度需≥10mm（方便加工时夹紧），边缘做倒角（C1-C2）或圆角（R1-R2），防止加工时划伤操作人员或模具。

2. 材料选择（影响加工难度与曲面稳定性）

冷轧钢板（SPCC）：性价比首选，延展性好（屈服强度约 235MPa），易弯曲，适合滚弯、折弯加工，适合制作设备外壳、护罩等非承重曲面构件；缺点是易生锈，需后期喷涂防锈。

不锈钢（304/316）：适合耐腐蚀场景（如户外设备、食品机械），但延展性略差于冷轧钢（304 不锈钢屈服强度约 205MPa），弯曲时需增大弯曲半径（R≥1t），且拉弯时预拉力需降低 10%-15%，避免开裂。

铝合金（6061/5052）：轻量化首选（密度约 2.7g/cm³，仅为钢的 1/3），延展性好（5052 铝合金屈服强度约 190MPa），易加工复杂曲面，适合汽车、航空领域的轻量化曲面构件；缺点是强度较低，不适合承重场景。

三、常见问题与解决方法

1. 曲面不平整（局部凸起 / 凹陷）

原因：滚弯时辊子压力不均（中间辊高度调整不当）；拉弯时预拉力不足，材料贴合模具不紧密；板材本身平面度超差（＞0.5mm/m）。

解决：滚弯前校准辊子平行度，确保上下辊间距均匀；拉弯时适当提高预拉力（不超过屈服强度）；加工前用校平机修正板材平面度，确保≤0.3mm/m。

2. 弯曲后开裂（尤其不锈钢、厚板）

原因：弯曲半径小于材料最小弯曲半径；加工时板材温度过低（低温下材料脆性增加）；板材边缘有毛刺（应力集中导致开裂）。

解决：增大弯曲半径至材料最小弯曲半径以上；厚板（t≥5mm）弯曲前预热至 100-150℃（铝合金、不锈钢适用）；弯曲前用砂带机打磨板材边缘，去除毛刺和锋利棱角。

3. 曲面回弹超差（弯曲后尺寸与设计偏差）

原因：材料弹性模量低（如铝合金回弹率高于钢）；折弯 / 拉弯后未做校形处理；模具与设计曲面存在偏差。

解决：根据材料回弹率（如铝合金回弹率约 2°-3°），在模具设计时预留回弹补偿量（模具曲面半径比设计半径小 5%-10%）；拉弯后用校形模具加压保压 10-20 秒；批量生产前试弯 1 件，检测回弹量后调整工艺参数。

四、质量检测与应用注意事项

1. 关键检测项目

弯曲半径：用半径规贴合曲面，检测半径误差，需≤±0.1mm；

曲面平滑度：用百分表配合大理石平台，沿曲面方向多点测量，平面度误差需≤0.2mm/m；

尺寸精度：用卷尺或激光测距仪检测曲面的弧长、弦高，误差需≤±0.5mm（大尺寸构件≤±1mm）。

2. 应用适配建议

承重场景（如设备支撑曲面）：优先选冷轧钢或不锈钢，厚度≥3mm，弯曲半径≥1 倍板厚，确保结构强度；

轻量化场景（如汽车内饰曲面）：选铝合金，厚度 1-2mm，用拉弯工艺保证曲面精度，降低整体重量；

户外场景（如广告牌弧形边框）：选 304 不锈钢，表面做拉丝或喷涂处理，增强耐腐蚀性，避免雨水导致生锈。
