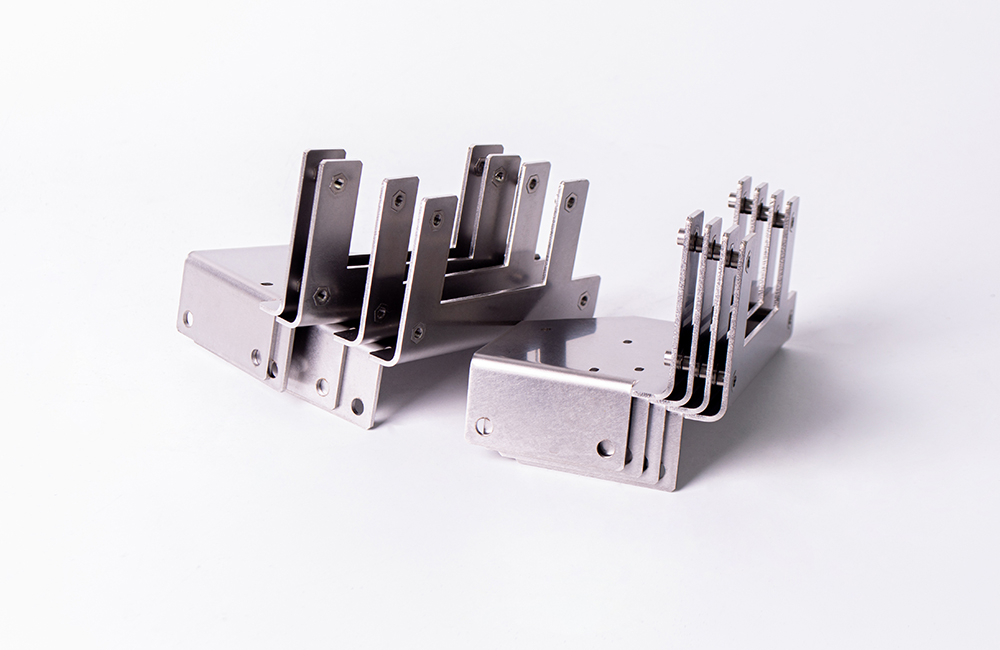

钣金孔到折弯线的最小距离,核心取决于板厚、孔的类型、折弯半径,同时受材料特性、加工工艺影响,需避免折弯时孔变形、材料开裂或精度偏差。以下是具体规范和实操要点:
通用设计原则:优先满足 “最小距离≥2t+R”(t 为板厚,R 为折弯内半径),特殊情况需根据孔型、板厚调整,且需先冲孔后折弯(避免折弯后冲孔导致孔位偏移)。
圆孔 + 垂直于折弯方向的长圆孔:板厚≤2.5mm(折弯 R=0.5mm):最小距离 X≥2t+R,例如 t=1mm 时,X≥2×1+0.5=2.5mm;t=2mm 时,X≥2×2+0.5=4.5mm。板厚>2.5mm(折弯 R=1mm):最小距离 X≥3t+R,例如 t=3mm 时,X≥3×3+1=10mm;t=5mm 时,X≥3×5+1=16mm。简化参考:无明确折弯 R 时,圆孔最小距离可按 “X≥2.5t” 估算(适用于普通低碳钢、不锈钢),避免因 R 值不确定导致误差。
方孔 + 平行于折弯方向的长圆孔:这类孔的边角易应力集中,最小距离需比圆孔更大,常规要求 X≥3t+R,或直接按 “X≥3t” 简化计算(如 t=2mm 时,X≥6mm)。若孔的长边平行于折弯线,需额外增加 10%-20% 距离,防止折弯时孔的长边被拉伸变形。
螺纹孔(攻丝 / 压铆孔):螺纹孔对精度要求高,最小距离需更大以避免螺纹损伤,常规要求 X≥3t+R,且不小于螺纹标称直径(如 M3 螺纹孔,最小距离不小于 3mm;t=2mm 时,X≥3×2+1=7mm,取两者最大值)。
低碳钢(如 Q235)、铝合金(如 5052 H32):延展性较好,可按基础公式下限执行,例如 5052 H32 板材 t=1mm 时,圆孔最小距离可低至 2mm(无开口部)。
不锈钢(如 SUS304):硬度高、延展性稍差,需在基础公式上增加 10%-20% 距离,例如 t=1mm 时,圆孔最小距离≥2.8mm(无开口部)。
高强度钢板(如 Q355):需严格按上限执行,避免折弯时材料开裂,建议 X≥3t+R。
若设计需求中孔到折弯线的距离需小于上述最小值,可通过工艺优化实现,核心是释放折弯时的应力,避免孔变形:
这是最常用的方法,可将最小距离最多放宽 60%(方形孔、腰形孔效果最明显)。
设计要求:开口部宽度≥t + 孔宽 + t(t 为板厚,孔宽为圆孔直径或方孔边长),例如 φ1mm 圆孔、t=1mm 时,开口部宽度≥1+1+1=3mm;M3 螺纹孔、t=2mm 时,开口部宽度≥2+3+2=5mm。
效果:通过开口部让折弯应力逸散,孔边缘不受挤压或拉伸,例如 SUS304 板材 t=2mm 时,无开口部的螺纹孔最小距离需 7mm,有开口部可缩小至 4mm。
常规为 “先冲孔后折弯”,若孔距极近,可改为 “先折弯后激光割孔”,直接在折弯后的平面上打孔,避免折弯对孔的影响,但需注意激光割孔的精度(适合对孔位精度要求不高的场景)。
预压线处理:折弯前在孔与折弯线之间压出浅槽,分散折弯应力,可缩小 10%-15% 最小距离。
减小折弯 V 槽:选用较小的下模 V 槽(需匹配板厚,避免板材压伤),降低折弯时的拉伸力,间接缩小孔距要求,但会增加加工成本。
偏心折弯:调整折弯模具的受力点,避开孔的应力影响区,适合小批量、高精度零件,但对设备调试要求较高。
忽略折弯半径的影响:折弯半径越大,所需最小距离越大(应力影响范围更广),例如 R=2mm 时比 R=0.5mm 的最小距离需增加 20% 左右。
孔位在折弯变形区内:若孔完全处于折弯线的变形区(而非边缘),即使距离满足要求也可能变形,需确保孔中心不在折弯变形区内(变形区宽度≈t+2R)。
薄壁件的特殊要求:板厚 t≤1mm 的薄壁件,最小距离不宜小于 2mm(即使按公式计算更小),避免折弯时孔边缘起皱。
后续工艺影响:若钣金件需焊接、喷涂,需预留额外距离(焊接时避免高温影响孔精度,喷涂时避免遮挡),建议在最小距离基础上增加 0.5-1mm。
t=1mm:圆孔最小距离≥2.5mm(无开口部)/2.0mm(有开口部);方孔≥3.0mm(无开口部)/2.0mm(有开口部)。
t=2mm:圆孔最小距离≥4.5mm(无开口部)/4.0mm(有开口部);螺纹孔≥7.0mm(无开口部)/4.0mm(有开口部)。
t=3mm:圆孔最小距离≥10mm(无开口部)/8.0mm(有开口部);方孔≥11mm(无开口部)/6.0mm(有开口部)。
总之,设计时优先按 “2t+R”(薄料)或 “3t+R”(厚料)确定最小距离,特殊场景通过开口部、加工顺序优化,同时结合材料特性和后续工艺调整,确保孔形完整、折弯精度达标。
