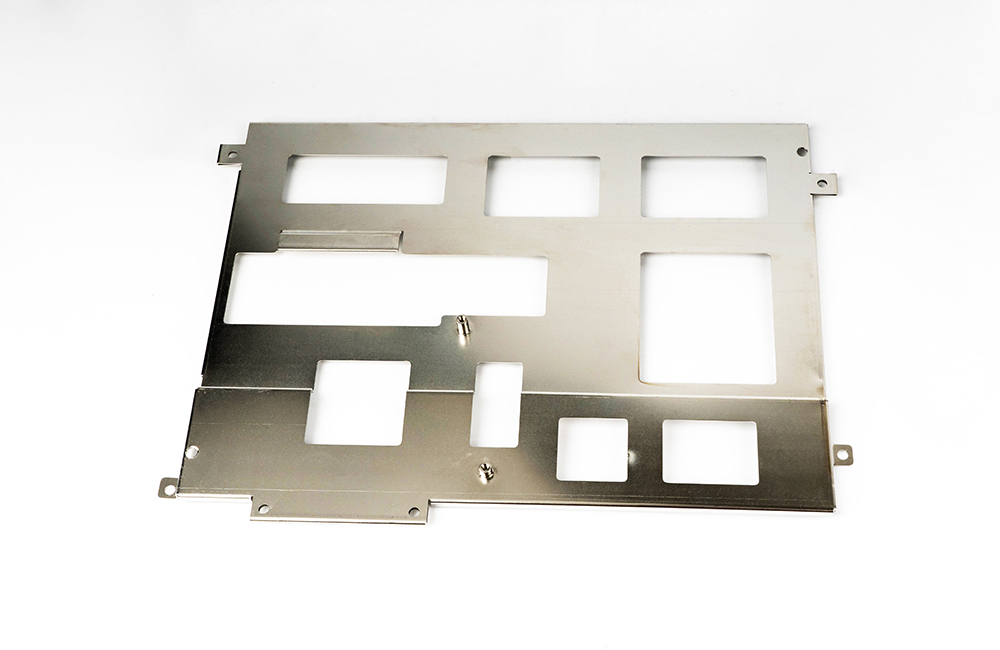

精密小钣金加工简介

精密小钣金加工的核心是 “微尺寸高精度控制 + 轻量化结构适配”，针对尺寸≤500mm、板厚 0.2~3mm 的小型钣金件（如仪器支架、微型外壳、精密卡扣），需通过精细工艺设计、专用设备和严格检测，实现公差 ±0.03~±0.1mm、毛刺≤0.02mm 的加工标准，以下是从设计到交付的完整方案：

一、精密小钣金的核心界定与应用场景

1. 关键特征（区别于常规小钣金）

尺寸范围：单边长≤500mm，板厚 0.2~3mm（薄至 0.1mm 需特殊工艺），整体重量≤500g。

精度要求：线性公差 ±0.03~±0.1mm，孔位公差 ±0.02~±0.05mm，平面度≤0.05mm/m，垂直度≤0.03mm/m。

结构特点：多为复杂小型结构（如微型卡扣、细窄槽、密集小孔），需兼顾强度与轻量化。

2. 典型应用

电子设备：微型传感器外壳、耳机支架、无人机小零件（公差 ±0.05mm）。

医疗器械：手术器械微型支架、诊断设备载物台配件（316L 不锈钢，无毛刺）。

精密仪器：仪表内部固定件、镜头座连接片（平面度≤0.03mm/m）。

二、核心加工流程与工艺适配

1. 前期设计：小尺寸高精度优化

结构设计规范：

避免细窄结构：窄槽宽度≥1.2 倍板厚（t=0.5mm 时，槽宽≥0.6mm），细长条结构（如连接杆）宽度≥3mm，防止加工变形或断裂。

孔位设计：孔径≥0.8mm（板厚≤1mm），孔边距≥1.5 倍板厚（避免孔壁坍塌），密集孔间距≥2mm（减少加工应力叠加）。

折弯优化：折弯半径≥0.3mm（薄料），翻边高度≥1.5mm + 折弯半径（避免翻边过短起皱），复杂折弯（如几字型）预留 0.1mm 工艺间隙。

公差标注：关键尺寸（如装配卡扣、定位孔）明确标注公差，避免自由公差；形位公差重点标注平面度、垂直度（适配精密装配）。

2. 核心加工工艺（适配小尺寸特性）

（1）下料：微尺寸高精度切割

工艺选择：

激光切割（首选）：用光纤激光切割机（功率 1000~3000W），精度 ±0.02~±0.05mm，适合复杂轮廓、密集小孔加工，切割面光滑（Ra≤1.6μm）。

数控冲裁：适合批量简单形状（如圆孔、矩形），模具间隙≤0.01mm，避免薄料冲裁变形。

水刀切割：适合厚板（t≥2mm）或脆性材料，无热变形，精度 ±0.03~±0.08mm。

关键控制：下料后用精密去毛刺机处理边缘（毛刺≤0.02mm），薄料（t≤0.5mm）需用真空吸盘固定，避免夹伤。

（2）折弯：微变形控制

设备选择：高精度微型数控折弯机（折弯力≤50 吨，重复定位精度≤0.01mm），搭配细窄模具（下模 V 槽宽度 = 4~6 倍板厚）。

工艺要点：

折弯顺序：先折小边后折大边，对称折弯（避免单边应力导致变形），薄料折弯时用橡胶夹具衬垫（防止压伤）。

回弹补偿：薄不锈钢、硬铝等材料，折弯角度按 88°~89° 设置（补偿回弹），批量生产前需试折校准。

微小翻边：翻边高度 1~3mm 时，用专用小折弯模，单次折弯成型（避免多次折弯累积误差）。

（3）连接：精密装配适配

焊接：用激光点焊或微氩弧焊（电流 5~15A），焊点直径≤1mm，焊接间隙 0.05~0.1mm，避免热变形（热影响区≤0.3mm）。

铆接：用微型压铆螺母 / 铆钉（规格 M1.6~M3），压铆后垂直度≤0.03mm，孔径与铆钉间隙 0.02~0.05mm。

卡扣连接：设计一体式卡扣（厚度≥0.8mm），卡扣与卡槽间隙 0.05~0.1mm，保证装配顺畅且不松动。

（4）表面处理：薄料适配工艺

酸洗钝化（不锈钢）：无厚度增加，保持尺寸精度，提升耐腐蚀性。

阳极氧化（铝合金）：膜厚 3~5μm（常规工艺的 1/2），避免膜厚过厚影响装配。

喷砂 / 拉丝：用细砂（200~400 目）轻喷砂，表面粗糙度 Ra1.6~3.2μm，避免过度打磨导致薄料变形。

3. 精密检测：全流程尺寸把控

检测设备：用二次元投影仪（检测二维尺寸，精度 0.001mm）、三坐标测量仪（检测形位公差）、粗糙度仪（检测表面质量）、显微镜（检查毛刺和微小结构）。

检测节点：下料后全检关键尺寸，折弯后抽检角度和形位公差，成品 100% 检测（尤其装配面和定位孔），出具检测报告。

三、材料选择与工艺匹配

不锈钢（304/316L）：

适配场景：医疗、耐腐蚀需求的小零件（如微型支架），板厚 0.3~3mm。

加工要点：激光切割用氮气保护（防氧化），折弯回弹大需多补偿 0.5°~1°，焊接后必须酸洗钝化。

铝合金（6061/5052）：

适配场景：轻量化需求的电子配件（如传感器外壳），板厚 0.2~2mm。

加工要点：易粘刀，切割速度比钢低 10%，折弯后可低温回火（150℃）消除应力。

冷轧钢（SPCC）：

适配场景：低成本、无腐蚀需求的内部零件，板厚 0.3~3mm。

加工要点：易生锈，加工后需及时表面处理（喷漆、镀锌），薄料折弯不易回弹。

黄铜 / 紫铜：

适配场景：导电、装饰性小零件，板厚 0.5~2mm。

加工要点：切割面易氧化，需及时清洁，焊接用银钎焊（减少热变形）。

四、常见问题与解决方案

薄料下料变形（t≤0.5mm）原因：切割热量集中、夹装力过大。解决：降低激光切割功率（50~80%）、提高速度（15~20mm/s），用真空吸盘 + 软质衬垫装夹，下料后校平（平面度≤0.05mm/m）。

微小孔加工偏差（孔径≤1mm）原因：刀具跳动、切割焦点偏移。解决：激光切割焦点校准（偏差≤0.01mm），选用细直径专用钻头（硬质合金材质），钻孔时降低进给速度（5~10mm/min）。

折弯后尺寸漂移（微小翻边）原因：残留应力、回弹补偿不足。解决：折弯后用夹具固定冷却 20 分钟，试折后调整折弯角度（如实际折弯 87°，回弹至 89°），批量生产前做首件尺寸校准。

焊接后微小变形原因：焊接热量集中、焊接顺序不合理。解决：采用分段点焊（每点间隔 5~10mm），对称焊接，焊接后用微型虎钳夹紧冷却，必要时用砂纸轻微打磨校正。

五、注意事项

设备适配：必须用微型化高精度设备（如微型折弯机、小功率激光切割机），避免大设备加工小零件导致的精度浪费和夹装困难。

夹装保护：薄料、软质材料（如铝、铜）加工时，全程用软质衬垫（橡胶、铜片），避免夹伤、划伤表面。

批量控制：小钣金批量生产时，用专用工装夹具定位，减少装夹误差，每批次抽检≥10 件，确保尺寸一致性。

运输存储：成品用防静电托盘或独立包装袋包装，避免碰撞变形；不锈钢件避免与碳钢接触（防止生锈），存储在干燥环境。

精密小钣金加工的核心是 “小尺寸适配 + 高精度贯穿”，从设计阶段的结构优化，到加工阶段的设备与工艺匹配，再到检测阶段的微观尺寸验证，每个环节都需针对性调整，才能满足微型精密部件的装配需求。
