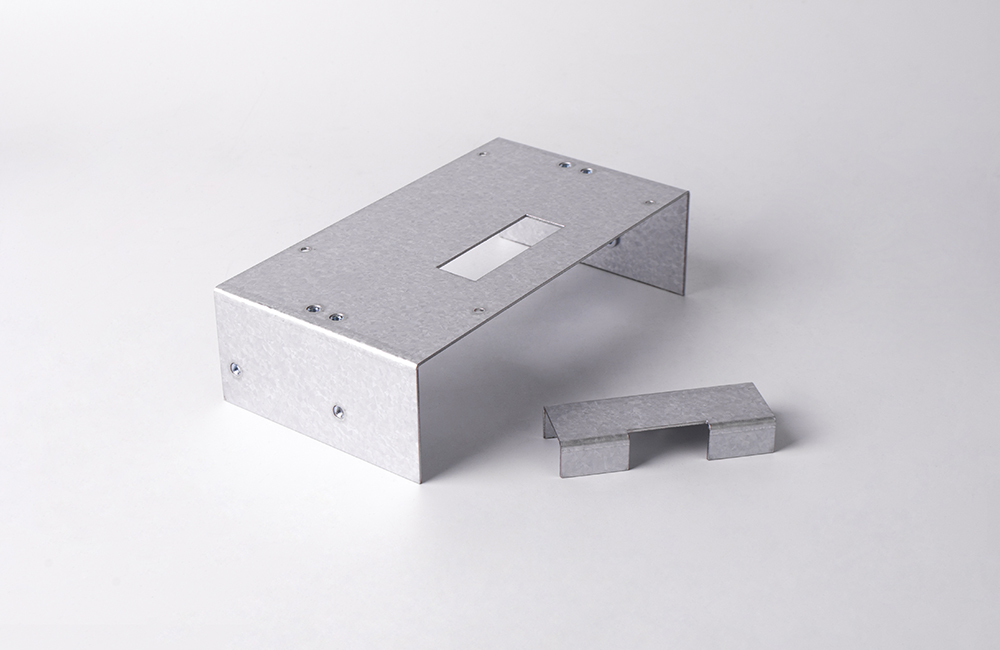

钣金倒扣简介

钣金倒扣是钣金件上 “与脱模 / 折弯方向相反的凸起 / 凹槽结构”，核心作用是增强装配紧固性（防脱落）或实现特殊功能（如卡扣、限位），加工难点在于避免成型时开裂、回弹，需通过工艺优化和模具设计突破方向限制，以下是聚焦实操的完整方案：

一、倒扣核心设计参数（避免加工失败）

1. 结构尺寸规范（适配钣金特性）

倒扣高度（h）：常规 h=1~3 倍板厚（T），T≤1mm 时 h≤2T（避免拉伸过度），T=1~3mm 时 h≤3T（保证结构强度），最大不超过 4T（否则易起皱）。

倒扣壁厚：与钣金本体厚度一致（±0.1mm），避免局部过薄（≥0.5mm），防止装配时断裂。

脱模斜度：必须设计 3°~5° 斜度（沿倒扣成型方向），减少模具脱模阻力，避免倒扣变形或漆面拉伤。

安全距离：倒扣边缘与钣金边缘 / 其他结构的距离≥2.5T + h，防止加工时钣金整体变形。

2. 材料与结构适配

材料优选：低碳钢（SPCC）、铝板（5052/6061）塑性好，适合倒扣成型；不锈钢需选退火态（降低硬度），冷作硬化材料需预先退火。

结构限制：避免 “封闭型倒扣”（如环形凹槽），优先设计 “开放式倒扣”（一侧开口），降低模具复杂度和加工难度。

二、主流加工工艺（按批量 / 结构选择）

1. 冲压成型（批量生产首选，效率高）

适用场景：批量＞100 件、简单倒扣（如单侧凸起、U 形凹槽）、板厚 T≤2mm。

核心流程：

模具设计：采用 “复合模” 或 “级进模”，包含预弯、成型、脱模三个关键模块，模具间隙 0.05~0.1T，倒扣成型凸模带 3°~5° 斜度 + 圆弧过渡（R=0.2~0.5mm）。

板料预处理：去除表面油污、毛刺，硬材料退火处理（如不锈钢 304 退火温度 1050℃，保温后空冷）。

冲压成型：冲床压力按 “材料屈服强度 × 倒扣投影面积 ×1.5~2.0” 计算（如 1mm SPCC，h=2mm 倒扣压力约 8~12 吨），分两步成型：先预弯 45°，再压实至目标形状，保压 2~3 秒释放应力。

脱模：模具配备弹性顶针或卸料板，确保倒扣成型后平稳脱模，避免卡模导致变形。

2. 折弯机成型（小批量 / 复杂倒扣，灵活）

适用场景：批量＜100 件、异形倒扣（如多面凸起、不规则凹槽）、板厚 T≤1.5mm。

核心流程：

模具适配：选用定制折弯模具（如弯刀、成型模），模具头部形状匹配倒扣轮廓，带斜度和圆弧过渡。

分步成型：先折弯钣金主体轮廓，再通过 “局部折弯 + 整形” 加工倒扣，每次折弯角度≤45°，逐步逼近目标形状，避免一次性成型导致开裂。

定位固定：用专用夹具或定位销固定钣金，确保倒扣成型位置精准（偏移量≤0.1mm），防止加工中滑移。

整形：最后用平面模具轻压倒扣表面，修正回弹，保证倒扣高度和斜度符合要求。

3. 激光切割 + 手工 / 机器人折弯（极少量定制）

适用场景：样品制作、批量＜10 件、简单倒扣，适合快速验证设计。

核心流程：先通过激光切割加工钣金展开料（预留倒扣成型余量），再用手工折弯机或机器人折弯机分步成型，成型后用砂纸或锉刀修正细节，保证装配适配。

三、常见问题速解（现场实操必备）

倒扣开裂：材料塑性差 / 倒扣高度过高 / 模具无圆弧过渡→ 更换塑性好的材料，降低倒扣高度至≤3T，模具凸模加 R0.3~0.5mm 圆弧。

倒扣回弹变形：成型压力不足 / 无脱模斜度→ 增大冲压压力（不超过材料屈服强度），添加 3°~5° 脱模斜度，保压时间延长至 5 秒。

脱模困难（卡模）：模具无斜度 / 顶针设计不合理→ 模具加斜度，优化顶针位置（均匀分布在倒扣周围），顶针硬度≥HRC55。

倒扣尺寸超差：定位不准 / 模具磨损→ 优化定位工装（加定位销），定期校准模具尺寸（磨损量＞0.05mm 时修复）。

表面拉伤：模具表面粗糙 / 无润滑→ 模具表面抛光（Ra≤0.8μm），冲压时涂抹冲压油（硬材料必用），避免干摩擦。

四、关键注意事项

批量生产前必须试产首件，全检倒扣尺寸、强度、表面质量，合格后再批量加工，每批次抽检 5%~10%。

薄料（T≤0.8mm）倒扣成型时，模具表面贴软质衬垫（如橡胶、铜片），避免压伤钣金表面。

不锈钢倒扣需用淬火模具（硬度 HRC58~62），冲压压力比低碳钢高 20%~30%，防止模具磨损过快。

装配导向：倒扣成型后需保证表面光滑，若用于卡扣装配，可在倒扣端部做 R0.5~1mm 圆角，方便装配时导入，避免卡滞。
