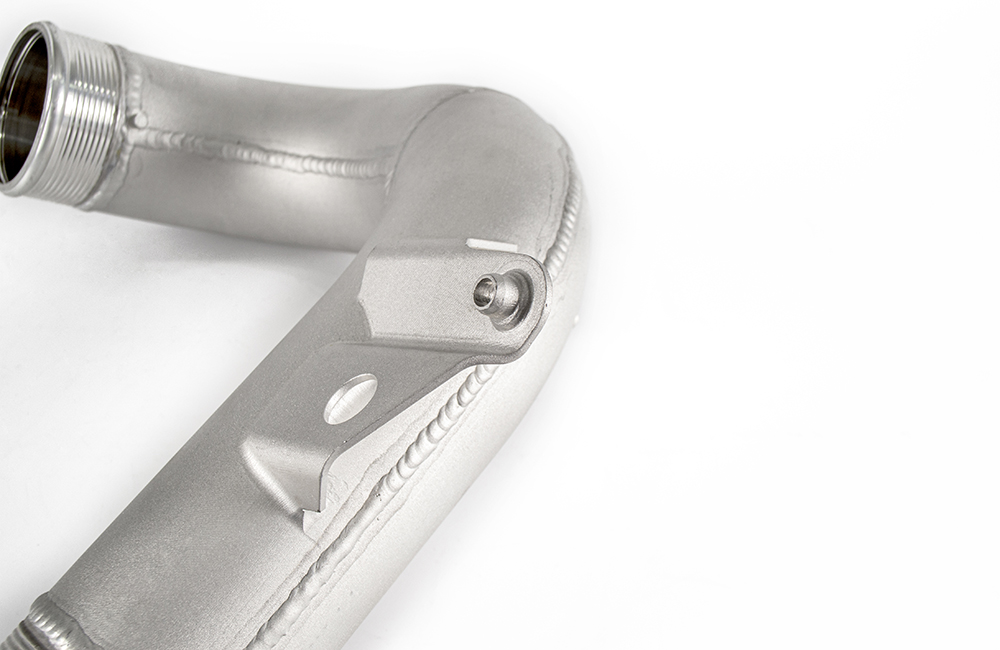

cnc弯管加工介绍

CNC 弯管加工是通过计算机程序精准控制弯管机，对金属管材进行自动化弯曲成型的工艺，核心优势是 “弯曲精度高 + 角度一致 + 批量高效”，适配不锈钢、铝合金、碳钢等管材，广泛应用于汽车、航空航天、家具等领域，以下是聚焦实操的完整方案：

一、核心设备与关键配置

1. 主流弯管机类型

数控液压弯管机：适合中厚壁管材（直径≤100mm），弯曲力大、稳定性强，批量生产首选，如汽车排气管、工业管道加工。

数控伺服弯管机：精度更高（角度误差≤±0.1°），响应速度快，适配薄壁精密管材（如航空航天导管、医疗器械管件）。

三维数控弯管机：支持多轴联动，可实现空间复杂弯曲（如立体管路、异形弯管），无需多次装夹，减少定位误差。

2. 关键配置要求

控制系统：主流采用 FANUC、Siemens 专用数控系统，支持弯管参数预设、轨迹仿真，可存储多组加工程序。

模具组件：包含弯管模、夹模、防皱模（避免管材弯曲处起皱），模具材质需为合金钢（淬火硬度 HRC55~60），确保耐磨。

辅助功能：配备自动送料、自动转角、管材校直装置，部分高端机型带激光检测（实时监控弯曲角度，自动补偿偏差）。

二、核心设计与工艺参数

1. 基础设计规范

管材适配：常用管材直径 φ3~φ200mm，壁厚 0.5~10mm；弯曲半径（R）≥1.5 倍管材直径（R≥1.5D），过小易导致管材压扁、开裂。

弯曲角度：单次弯曲角度 0°~180°，复杂管路可多次连续弯曲，相邻弯曲段间距≥3D（避免相互干涉）。

公差要求：角度公差≤±0.5°（精密件≤±0.1°），管径椭圆度≤5%，弯曲处壁厚减薄量≤10%（避免强度下降）。

2. 核心工艺参数

送料速度：5~50mm/s，薄壁管取低速（5~15mm/s），厚壁管取高速（20~50mm/s），避免管材变形。

弯曲速度：1~10°/s，速度过快易产生惯性冲击，导致角度偏差；过慢易造成管材与模具粘连。

夹紧力：根据管材材质调整，铝合金管材夹紧力 5~10MPa，不锈钢管材 15~25MPa，确保管材固定不滑动。

防皱模压力：略小于夹紧力，避免压伤管材表面，同时抑制弯曲处起皱。

三、标准化加工流程

1. 前期准备

管材预处理：切割管材至目标长度（误差≤±0.2mm），去除端口毛刺、油污；硬材质管材（如不锈钢）可预先退火（温度 1050℃），提升塑性。

程序编制：通过 CAD 绘制管路三维图，导入弯管机控制系统，自动生成送料、弯曲、转角等参数，仿真模拟弯曲轨迹，排查干涉问题。

模具安装：根据管材直径、弯曲半径，安装对应弯管模、夹模、防皱模，调整模具间隙（与管材直径匹配，间隙≤0.1mm）。

2. 核心加工步骤

管材装夹：将管材放入弯管机夹具，校准管材中心线与模具中心对齐（偏移量≤0.05mm），启动夹紧装置固定管材。

自动化弯曲：启动程序，设备按预设参数自动送料、弯曲、转角，完成单次或连续多段弯曲；加工中实时监测角度、管径变化，自动补偿偏差。

卸料检测：弯曲完成后，松开夹具取出管材，用角度尺、卡尺检测关键尺寸（角度、半径、椭圆度），确保符合公差要求。

3. 后处理工序

去毛刺：用打磨机或专用工具清理管材端口及弯曲处毛刺，避免尖锐边缘划伤。

校直修正：若存在轻微角度偏差，用专用校直工具微调，确保管路整体直线度≤0.2mm/m。

表面处理：根据需求进行防锈处理（如镀锌、喷漆）或抛光，提升外观与耐腐蚀性。

四、常见问题与解决方案

管材弯曲处起皱：防皱模压力不足 / 弯曲速度过快→ 增大防皱模压力，降低弯曲速度至 1~3°/s，更换适配的防皱模。

管径椭圆度过大：弯曲半径过小 / 夹紧力不均→ 增大弯曲半径至≥1.5D，调整夹紧力分布，确保管材受力均匀。

角度偏差超标：送料精度不足 / 模具磨损→ 校准送料机构，更换磨损模具，在程序中预设角度补偿值（如 + 0.1°）。

管材开裂 / 壁厚减薄：材质塑性差 / 弯曲速度过快→ 硬材质预先退火，降低弯曲速度，减小单次弯曲角度（分多次弯曲）。

表面划伤：模具表面粗糙 / 管材有油污→ 打磨抛光模具（Ra≤0.8μm），加工前彻底清理管材表面油污。

五、关键注意事项

批量生产前试弯首件，全检尺寸参数，确认无误后再批量加工，每批次抽检 5%~10%。

不同材质管材适配不同工艺：铝合金管材易变形，需降低速度、减小夹紧力；不锈钢管材强度高，需提升夹紧力和弯曲力，必要时加热弯曲。

模具定期维护：每周检查模具磨损情况，每月进行抛光保养，避免模具磨损导致加工精度下降。

安全操作：加工时佩戴防护手套、护目镜，设备运行中禁止触碰旋转部件；定期检查液压系统、夹具稳定性，防止故障引发安全事故。
