sw钣金边角注意事项

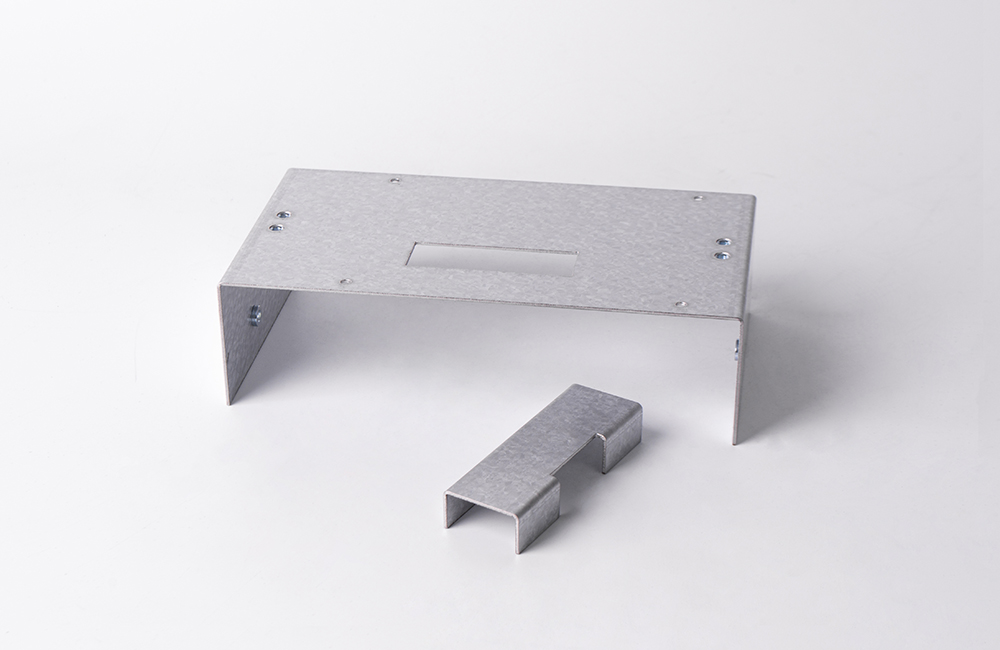

在SolidWorks中，处理钣金件的边角主要涉及三个核心功能：边角处理、闭合角和边角释放槽。

下面我将为您详细解释这几种操作的应用场景和步骤。

一、边角处理

这是在基本法兰/薄片创建后，对三个或更多钣金壁相交的角落进行材料切除，以便于制造或展开。

应用场景：当多个钣金壁交汇在一个点时，会产生一个厚重的材料堆积区，这不仅影响美观，更不利于展平和加工。边角处理可以将其修剪成平整的斜面或缺口。

操作步骤：

在“钣金”工具栏中，点击 “边角处理”。

在PropertyManager中，选择 “边角处理” 标签。

选择您想要处理的一个或多个边角。

设置参数：

收集边角：软件会自动识别与所选边角相关的所有边线。

处理方式：选择 “闭合” 或 “打开”。通常用“打开”来创建一个释放口。

缝隙：定义切口与相邻边线之间的间隙大小。

切除类型：可以选择“圆形”或“方形”切口。

二、闭合角

这是最常用、最核心的边角处理功能，用于在两个相邻的钣金法兰之间添加材料，以创建完全闭合、重叠或留有微小缝隙的角点。

应用场景：当你通过“边线法兰”命令创建了两个垂直或成角度的法兰后，它们之间会有一个缝隙。闭合角可以消除这个缝隙，形成一个坚固、美观、易于焊接的角落。

操作步骤：

在“钣金”工具栏中，点击 “闭合角”。

选择您想要闭合的一个或多个 角面。

在PropertyManager中设置参数：

边角类型：重叠：一个法兰的侧面与另一个法兰的内侧或外侧重叠。这是最坚固、最常用的类型。

对接：两个法兰的侧面直接对接在一起。重叠/间隙比率：当选择“重叠”时，可以拖动滑块或输入数值来控制重叠的比例。

缝隙距离：当选择“对接”时，定义两个法兰侧面之间的间隙。

开放折弯区域：选择是否在处理边角时保持折弯区域开放。

三、边角释放槽

严格来说，这通常不是一个独立的命令，而是在创建基体法兰或边线法兰时，在“钣金”参数中设置的选项。它的作用是在钣金展开时，防止边角处因材料挤压而撕裂。

应用场景：几乎所有钣金件在折弯时，边角都需要释放槽。如果没有，展平会报错，或者在实际生产中会导致零件撕裂或变形。

类型与设置：

在创建 基体法兰 或编辑钣金特征时，找到PropertyManager中的 “自动切释放槽” 选项。

选择释放槽类型：矩形：在边角处创建一个矩形切口。最简单，但可能会留下尖角（应力集中点）。撕裂形：简单地撕裂材料，不进行切割。适用于较薄或韧性好的材料，成本最低。圆形：最推荐的类型。在边角处创建一个圆形切口，能最有效地分散应力，是标准和最佳实践。

设置释放槽的 比例 或 宽度。通常使用默认比例（如0.5）即可，它会根据板厚自动计算释放槽大小。

四、焊接的边角

对于不需要闭合角，但需要焊接的边角，标准的做法是：

使用 “边角处理” 或通过草图绘制并 “拉伸切除” 一个较大的角部缺口。

这个缺口为焊接提供了空间，焊料会填充该区域，形成一个坚固的焊接角点。

最佳实践与设计原则

统一标准：在整个设计中，尽量使用相同类型和尺寸的释放槽。

避免尖角：优先选择“圆形”释放槽，以减少应力集中，提高疲劳强度。

考虑工艺：设计闭合角时，要考虑到实际的加工工艺。如果是点焊，对接或小缝隙可能更合适；如果是连续焊，则重叠角更好。

务必展开验证：完成边角设计后，一定要使用“展开”命令检查，确保零件可以顺利展平且无几何体错误。这是检验钣金设计是否正确的最重要一步。
