手机结构件cnc加工过程

手机结构件CNC加工是针对手机中框、背板、摄像头装饰圈、按键支架等核心精密结构的数控加工技术，核心要求是超高精度、极致表面质量、高一致性，适配铝合金、不锈钢、钛合金、工程塑料等材质，是手机结构成型的核心工艺之一。其加工难点在于兼顾微小尺寸公差、复杂型腔 / 曲面成型与批量生产效率，具体技术细节如下：

一、核心加工对象与材质适配

1. 主要加工结构件

中框（边框）：手机核心承重结构，需集成卡槽、按键孔、摄像头开孔、充电口等复杂特征，多为一体式成型，尺寸精度要求 ±0.01mm 以内，形位公差（如垂直度、平行度）≤0.005mm，表面粗糙度 Ra≤0.2μm。

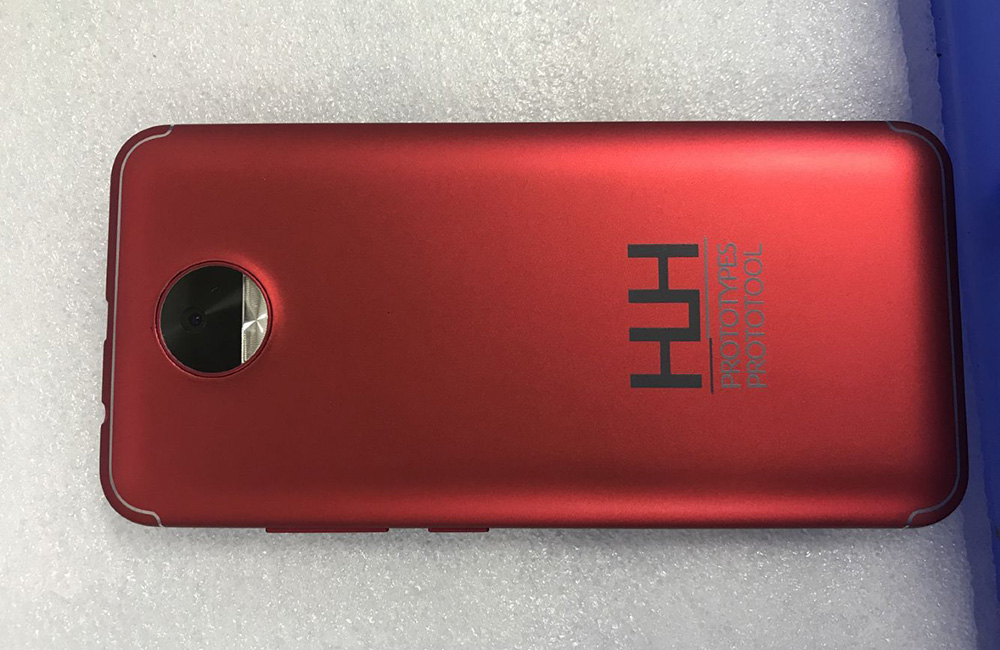

背板 / 盖板：分为全金属背板（如不锈钢、钛合金）和金属中框 + 玻璃 / 陶瓷背板的复合结构，需加工贴合面、定位槽、螺丝孔，表面常需拉丝、喷砂等纹理处理。

摄像头装饰圈 / 支架：微小精密件，直径通常 5-10mm，需加工内孔（适配镜头）、台阶面、卡扣结构，公差控制 ±0.005mm，避免影响镜头装配与拍照效果。

按键支架 / 接口件：如电源键、音量键支架，充电口金属镶件，结构小巧、精度要求高，需保证装配间隙均匀（通常 0.02-0.03mm）。

2. 主流材质与加工特性

铝合金（6061/7075/6063）：最常用材质，轻量化、易切削，适合中框、背板加工。加工要点：用 PCD（聚晶金刚石）或硬质合金涂层刀具，高转速（8000-20000r/min）+ 高进给（2000-5000mm/min），干式切削或微量润滑，避免粘刀产生毛刺；7075 铝合金硬度较高，需降低进给速度，增加刀具寿命。

不锈钢（304/316L）：用于高端机型中框、摄像头装饰圈，耐腐蚀性强、强度高。加工要点：粘性大、导热性差，用 TiAlN 涂层硬质合金刀具或 PCBN 刀具，低转速（3000-8000r/min）+ 低进给（500-1500mm/min），充分冷却（切削液流量≥20L/min），避免切削热积聚导致刀具磨损。

钛合金（TC4）：高端旗舰机型材质，轻量化、高强度、生物相容性好。加工要点：切削难度大，用专用钛合金刀具（WC-Co 涂层），极低转速（1000-3000r/min）+ 低进给（300-800mm/min），大切削液流量（冷却 + 排屑），分多次粗加工释放应力，避免开裂。

工程塑料（PC/PC+ABS/PEEK）：用于按键支架、接口镶件，重量轻、韧性好。加工要点：用锋利的硬质合金或 PCD 刀具，高转速（5000-12000r/min）+ 中进给（1000-3000mm/min），避免高温导致塑料变形；加工前需烘干（PC/ABS 80℃/4 小时），防止表面气泡。

二、核心加工工艺与流程

手机结构件 CNC 加工以 “高精度、高效率、高一致性” 为核心，流程通常为 “毛坯预处理→CNC 粗加工→CNC 精加工→表面处理→检测装配”，具体环节如下：

1. 毛坯预处理

铝合金 / 不锈钢 / 钛合金毛坯：采用挤压型材、锻造件或压铸件，先进行退火处理（200-300℃，保温 2 小时），消除内部应力，避免加工后变形；表面清理油污、氧化皮，保证装夹精度。

塑料毛坯：采用注塑件，去除浇口、毛刺，烘干除水，确保加工时尺寸稳定。

2. CNC 粗加工

目的：快速去除大部分余量（留 0.1-0.3mm 精加工余量），减少精加工时间。

工艺：采用立铣刀、端铣刀进行分层切削，铝合金毛坯可采用高速切削（转速≥10000r/min），不锈钢、钛合金毛坯采用低转速大背吃刀量（≤1mm），避免刀具过载。

关键：用夹具精准定位（如真空吸盘 + 定位销，重复定位误差≤±0.005mm），薄壁结构（如中框侧壁厚度≤1mm）需采用多点支撑，防止粗加工变形。

3. CNC 精加工

目的：保证尺寸精度、形位公差与表面质量，是核心工序。

工艺：采用高精度 CNC 加工中心（主轴转速≥20000r/min，定位精度≤±0.003mm），选用球头铣刀、平底铣刀、微小钻头（直径≤0.5mm）加工复杂特征（如曲面、微孔、卡槽）；中框的曲面、倒角采用五轴联动加工，确保轮廓精度；摄像头孔、按键孔采用铰刀或镗刀精加工，保证孔径公差 ±0.005mm。

关键：优化刀具路径，减少空行程；采用顺铣方式，降低表面粗糙度；加工过程中实时监测刀具磨损，定期更换刀具（尤其是加工不锈钢、钛合金时）。

4. 表面处理（核心提升质感与性能）

铝合金件：阳极氧化（本色、黑色、彩色）→ 拉丝 / 喷砂→ 封孔，提升耐腐蚀性与硬度；高端机型采用 “阳极氧化 + 微弧氧化”，表面硬度可达 HV500 以上。

不锈钢件：抛光（Ra≤0.1μm）→ 钝化处理，增强耐腐蚀性；或采用 PVD 镀膜（如钛金、黑色陶瓷膜），提升装饰性。

钛合金件：阳极氧化（可染多种颜色）→ 喷砂，兼顾质感与耐腐蚀性。

塑料件：喷漆→ 丝印 / 移印，或采用模内装饰（IMD）工艺，提升外观一致性。

5. 检测与装配

检测：用三坐标测量仪（精度≤±0.002mm）对关键尺寸、形位公差全检；用粗糙度仪检测表面质量；用投影仪检测微小特征（如卡槽、微孔）；批量生产时采用自动化检测设备（如视觉检测机），提升效率。

装配：将加工好的结构件与屏幕、电池、主板等部件装配，保证装配间隙均匀（中框与屏幕间隙 0.02-0.03mm），无松动、异响。

三、关键技术要点（攻克加工难点）

1. 精度控制（核心要求）

设备选型：选用高精度 CNC 加工中心，主轴采用电主轴（转速≥20000r/min），配备光栅尺闭环控制，定位精度≤±0.003mm。

夹具设计：采用定制化真空吸盘 + 定位销夹具，定位面经精磨处理（Ra≤0.8μm），确保装夹牢固且无变形；批量生产时采用多工位夹具，提升加工效率。

刀具补偿：充分利用机床的长度补偿与半径补偿功能，加工前用对刀仪精准对刀（对刀精度≤±0.001mm），加工过程中通过探针检测尺寸，自动补偿刀具磨损误差。

环境控制：加工车间恒温（20±2℃）、恒湿（40%-60%），避免温度变化导致机床与工件热变形。

2. 表面质量提升（避免瑕疵）

毛刺控制：铝合金加工用 PCD 刀具（锋利刀刃），不锈钢 / 钛合金加工后采用电化学去毛刺或手工精细打磨（用 1000-2000 目砂纸），确保表面无毛刺、挂刀痕迹。

划痕预防：加工全程佩戴无粉手套，夹具与工件接触处垫软质材料（如聚氨酯垫）；切削液采用专用高精度加工液（如合成切削液），过滤精度≤5μm，避免杂质划伤表面。

纹理一致性：拉丝、喷砂处理采用自动化设备，控制拉丝速度、压力或喷砂砂粒大小，确保批量产品纹理均匀一致。

3. 效率与批量生产平衡

工艺优化：粗加工与精加工分开机床加工（粗加工用普通 CNC，精加工用高精度 CNC），提升设备利用率；采用高速切削（铝合金）、多主轴机床（同时加工多个工件），缩短加工周期。

自动化集成：批量生产时采用 “机器人上下料 + CNC 加工 + 自动化检测” 一体化生产线，减少人工干预，提升一致性；采用 CAD/CAM 软件（如 UG、Mastercam）自动生成优化刀具路径，减少编程时间。

刀具管理：采用刀具寿命管理系统，实时监测刀具磨损状态，达到使用寿命自动报警更换，避免因刀具磨损导致批量不合格。

4. 复杂结构加工（如中框、摄像头装饰圈）

中框加工：采用五轴联动 CNC 加工，一次性完成曲面、倒角、卡槽、开孔等复杂特征，避免多次装夹导致的误差；薄壁结构（侧壁厚度≤1mm）加工时，降低背吃刀量（≤0.1mm），采用顺铣方式，减少切削力导致的变形。

摄像头装饰圈加工：采用微小刀具（直径≤1mm）加工内孔与台阶面，转速≥30000r/min，进给量≤500mm/min，确保内孔圆度≤0.003mm；加工后采用电化学抛光，提升内孔表面光滑度，避免影响镜头装配。

四、常见加工问题与解决方法

尺寸超差：原因包括机床精度不足、夹具定位偏差、刀具磨损、热变形；解决方式：校准机床精度、优化夹具设计、定期更换刀具、控制加工环境温度，加工后待工件冷却至室温再检测。

表面毛刺 / 划痕：源于刀具不锋利、切削参数不当、表面杂质；解决方式：更换锋利刀具、调整切削参数（降低进给速度）、清理表面杂质与切削液杂质，加工后增加精细打磨工序。

工件变形：多因毛坯应力未消除、装夹力过大、切削力过大；解决方式：毛坯退火处理、优化夹具（采用多点支撑、降低装夹力）、分多次加工（减少单次变形量），薄壁件加工后进行应力释放处理。

刀具崩刃 / 磨损过快：原因包括刀具选型错误、切削参数过激进、冷却不足；解决方式：根据材质选择适配刀具（如钛合金用专用刀具）、降低转速 / 进给量 / 背吃刀量、增大切削液流量，加工不锈钢 / 钛合金时采用涂层刀具。

五、行业发展趋势

轻量化：采用铝合金、钛合金、碳纤维增强复合材料，减少手机重量，同时保证强度。

一体化成型：中框与背板一体化加工，减少装配环节，提升结构稳定性与密封性。

高精度自动化：采用五轴联动 CNC、机器人上下料、自动化检测，提升精度与效率，降低人工成本。

绿色加工：采用干式切削、微量润滑技术，减少切削液使用，降低环境污染；刀具采用环保涂层（如 TiAlN 涂层），提升刀具寿命。
