曲面钣金注意事项

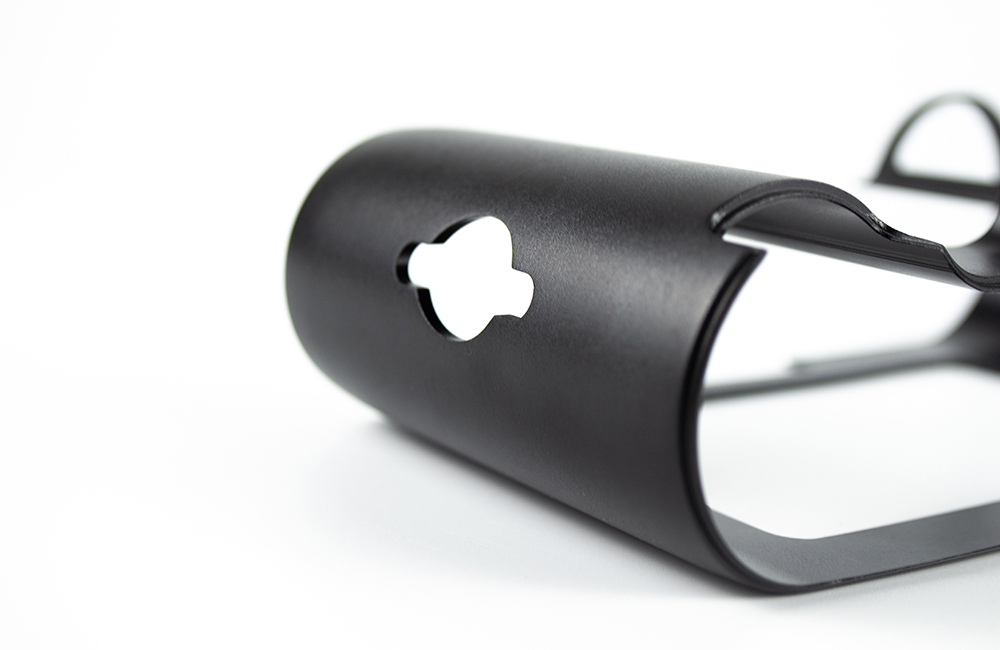

曲面钣金是通过冷加工工艺将钣金板材成型为连续曲面或异形曲面结构的钣金加工技术，核心用于制造具有流线型外观、空间曲面造型的产品，兼顾结构强度与外观质感，广泛应用于设备外壳、汽车车身、航空航天部件、装饰件等领域。其加工难点在于需精准控制板材的塑性变形，避免起皱、开裂或曲面精度偏差，核心依赖专用模具、设备与工艺设计。

核心特点与适用场景

核心特点

造型灵活性：可成型单曲率曲面（如圆柱面、圆锥面）、双曲率曲面（如球面、抛物面）及复杂自由曲面，适配多样化设计需求；

冷加工成型：无需高温加热（仅部分厚板或高强度钢需低温辅助），保持板材原有材质性能（强度、韧性），避免金相组织变化；

结构一体化：相较于拼接成型的曲面，整体成型的曲面钣金结构更稳固，减少焊接接缝，提升密封性与抗疲劳性；

精度可控：通过模具校准、设备参数优化，曲面轮廓公差可控制在 ±0.5mm 内，满足装配与外观要求。

适用场景

交通领域：汽车车身覆盖件（车门、引擎盖）、高铁 / 飞机内饰曲面件、船舶外壳局部曲面；

设备制造：医疗设备外壳（如 CT 机、超声仪）、工业机械流线型外壳、健身器材曲面结构；

建筑装饰：弧形幕墙、曲面吊顶、异形装饰件；

其他领域：航空航天部件（如飞机机翼前缘）、家电外壳（如曲面电视背板）、定制化展示道具。

常用加工工艺（按成型难度排序）

1. 卷圆成型（单曲率曲面首选）

适用于成型圆柱面、圆锥面等单曲率曲面，通过卷圆机（三辊卷圆机、四辊卷圆机）实现板材的连续弯曲。加工时，将板材放入卷圆机的上下辊之间，通过调整辊轴间距与转速，使板材沿辊轴方向产生均匀塑性变形，逐步卷制成所需曲率的曲面。适配厚度 0.5-12mm 的低碳钢、不锈钢、铝合金等材质，特点是效率高、成本低，适合批量生产。需注意卷圆前需计算板材展开长度（按曲面周长 + 余量），卷圆后通过样板或弧度尺检测曲率，避免两端弧度偏差。

2. 压制成型（双曲率 / 复杂曲面核心工艺）

通过压力机配合专用曲面模具，对板材施加压力使其贴合模具曲面，成型为目标曲面结构，分为单模压制与对模压制两种方式。单模压制（如拉深模）适用于浅曲面或简单双曲率曲面，板材放置在凹模上，凸模下压使板材拉伸成型；对模压制（凸模 + 凹模）适用于深曲面、复杂自由曲面，模具精准贴合目标曲面，板材在上下模的挤压下完全成型。适配厚度 1-8mm 的各类钣金材质，成型精度高、曲面一致性好，但需定制专用模具，适合中批量或大批量生产。关键要点：模具间隙需匹配板材厚度（通常为板材厚度的 1.05-1.1 倍），压制前板材需预热（厚板或高强度钢，温度≤300℃），避免开裂；压制后需去除模具压痕，打磨曲面光滑。

3. 手工成型（小批量 / 复杂曲面试制）

依赖人工经验与专用工具（如木锤、橡胶锤、曲面样板、顶杆），对板材进行逐点敲击或拉伸，逐步成型为曲面。适用于小批量生产、样品试制或复杂自由曲面（如不规则装饰件），无需投入模具成本，灵活性高，但效率低、精度依赖工人技能，仅适用于厚度≤3mm 的薄板（如铝合金、低碳钢）。操作要点：需制作曲面样板作为参照，敲击时采用 “由内向外、由浅入深” 的顺序，用橡胶锤避免板材表面产生凹痕，每敲击一段需对照样板检测曲率，防止偏差累积；对于双曲率曲面，需配合拉伸工具（如顶杆）使板材均匀延展，避免局部起皱。

4. 其他辅助工艺

拉深成型：适用于成型带曲面的盒状、筒状结构（如曲面壳体），通过拉深模将板材拉伸为深度曲面，需控制拉伸系数（避免过度拉伸导致开裂），多次拉深时需进行退火处理（释放应力）；

滚弯成型：类似卷圆成型，但通过多组可调辊轴，可成型变曲率曲面（如渐变弧度的圆柱面），适配长条形板材的曲面加工；

激光切割 + 折弯组合：对于复杂曲面的分片结构，可先通过激光切割出异形平板，再通过多次折弯拼接为近似曲面（适用于精度要求不高的大型曲面件）。

关键技术要点（避免曲面缺陷）

1. 材料选择与预处理

优先选用延展性好的材质（如低碳钢 Q235、铝合金 6061、不锈钢 304），避免使用高强度钢（如 Q460）或脆性材质（如冷轧薄钢板），减少开裂风险；

加工前需清理板材表面油污、氧化皮，厚板（≥3mm）或高强度钢需进行退火处理（200-300℃，保温 1-2 小时），降低硬度、提升延展性；

曲面成型前需计算板材展开尺寸，单曲率曲面按 “展开长度 = 曲面母线长度 × 圆周率 × 曲率半径 / 180” 估算，双曲率曲面需通过 CAD 软件建模展开，预留 5%-10% 的加工余量。

2. 模具与设备适配

曲面模具需采用优质模具钢（如 Cr12MoV），表面抛光处理（Ra≤0.8μm），避免压伤板材；模具设计需预留排气孔，防止压制时空气残留导致曲面凹陷；

选用高刚性设备（如液压压力机、数控卷圆机），确保压力均匀传递，避免板材局部受力过大；加工双曲率曲面时，优先选用数控液压机，通过程序控制压力分布，提升曲面精度。

3. 变形控制（核心难点）

起皱预防：压制或拉伸时，在板材边缘设置压料圈（施加均匀压力），限制板材过度流动；对于双曲率曲面，采用 “分步成型”，逐步增加曲面深度，避免局部材料堆积起皱；

开裂预防：控制单次变形量，厚板或复杂曲面分多次加工，每次加工后进行应力释放（自然时效或低温退火）；在曲面曲率突变处设计过渡圆角（半径≥3mm），避免应力集中导致开裂；

曲面精度校准：成型后用曲面样板、激光扫描仪检测曲面轮廓，偏差超差时通过局部敲击、二次压制调整；对于批量生产的曲面件，制作专用检具，确保每件产品的曲面一致性。

4. 后处理工艺

整形与矫正：曲面成型后若存在轻微翘曲、凹凸，用橡胶锤或压力机进行局部矫正，确保曲面平整度；

表面处理：去除模具压痕、毛刺，通过打磨、抛光提升曲面光滑度；根据需求进行涂装（喷漆、喷塑）、电镀或阳极氧化，增强耐腐蚀性与外观质感；

拼接处理：对于大型复杂曲面（如建筑幕墙），需将多个曲面钣金件拼接，拼接处采用焊接或铆接，焊接后打磨焊缝，确保曲面过渡顺滑。

常见加工误区与解决方法

曲面精度偏差：多因模具磨损、板材展开尺寸计算错误或设备压力不均导致；解决方式：定期校准模具精度、用 CAD 软件精准展开、调整设备压力分布，增加试加工环节优化参数；

板材起皱：源于压料力不足、材料流动过快或曲面曲率过大；解决方式：增大压料圈压力、分步成型控制变形量、在易起皱区域增加工艺切口（后续焊接修补）；

板材开裂：多因材质延展性不足、单次变形量过大或模具圆角过小导致；解决方式：更换延展性好的材质、分多次加工、增大模具过渡圆角，加工前对板材进行退火处理；

曲面表面划痕：源于模具表面粗糙、板材表面有杂质或取件时碰撞；解决方式：抛光模具表面、加工前清理板材、用软质工具取件，避免直接接触曲面。

工艺选型原则

单曲率曲面（如圆柱面）：优先选卷圆成型，效率高、成本低，适合批量生产；

双曲率曲面（如球面）：小批量试制选手工成型，中批量以上选压制成型（需定制模具）；

复杂自由曲面（如汽车外壳）：必须采用数控压制成型或拉深成型，配合模具保证精度；

大型曲面件（如建筑幕墙）：采用分片压制成型 + 拼接工艺，平衡精度与加工难度；

薄壁曲面件（厚度≤1mm）：选用数控液压机 + 软质模具（聚氨酯模），避免压伤或变形。
