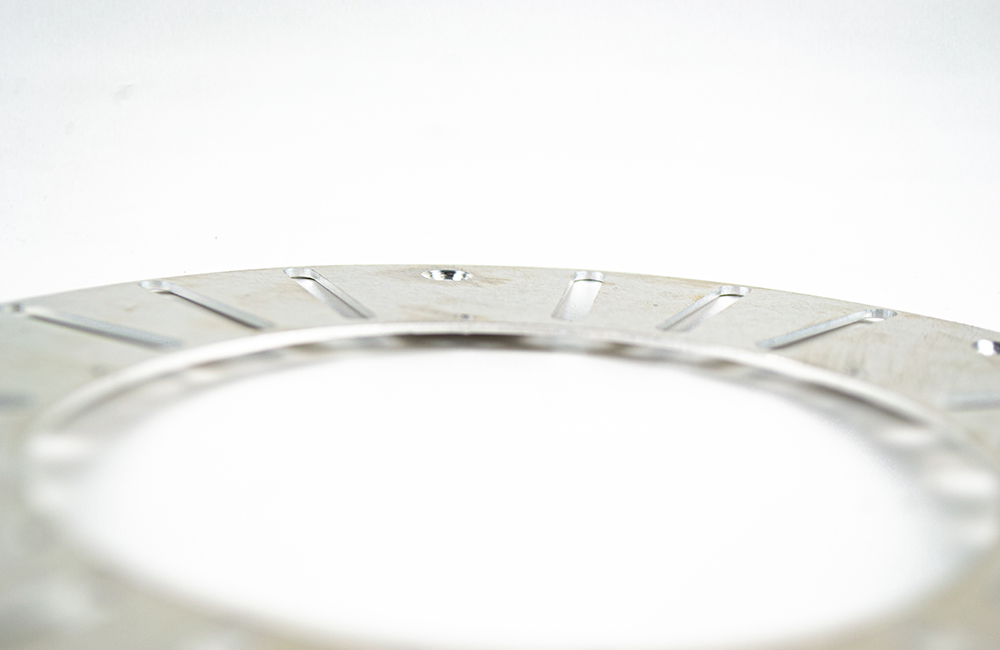

椭圆钣金简介

椭圆钣金是指截面或整体轮廓为椭圆形的钣金结构件，核心特点是 “曲线轮廓 + 钣金刚性”，需通过专用成型工艺实现曲面流畅性与结构稳定性，广泛应用于设备外壳、管道接口、建筑装饰、汽车零部件、压力容器等领域。其加工核心是解决椭圆曲线的精准成型、曲面平整性与接缝密封性问题，需根据尺寸大小、批量需求与材质特性选择适配工艺。

一、核心类型与应用场景

1. 按结构形式分类

椭圆钣金件（整体成型）：整体轮廓为椭圆形的钣金件，如椭圆筒、椭圆罩体、椭圆面板，适配厚度 0.5-8mm 的钣金，常用于设备外壳（如椭圆型仪器外壳）、建筑装饰板（如椭圆吊顶）、汽车尾灯罩框架等场景，需保证椭圆轮廓精度与曲面平整度。

椭圆截面管件（空心结构）：截面为椭圆形的管状钣金件，如椭圆通风管、椭圆排气管，适配厚度 0.8-6mm 的钣金，用于流体输送（通风、排气）、结构支撑（如家具支架），需保证截面椭圆度与管身直线度。

椭圆拼接钣金（组合结构）：由多个椭圆弧段或平板拼接形成的复杂椭圆结构，如大型椭圆水箱、椭圆舞台道具，适合尺寸过大（长轴＞3m）或单一工艺难以成型的场景，需控制拼接处的平整度与密封性。

2. 典型应用场景

工业设备：椭圆型配电箱外壳、椭圆通风管道、压力容器椭圆封头、自动化设备椭圆护罩，利用椭圆结构的流线型与刚性，兼顾美观与实用性。

建筑装饰：椭圆吊顶板、椭圆幕墙拼接件、椭圆装饰环、户外雕塑椭圆结构，通过椭圆曲线提升空间装饰感，适配室内外不同环境。

交通领域：汽车椭圆排气管、高铁内饰椭圆装饰条、船舶椭圆通风口，需满足轻量化与耐候性要求。

其他领域：椭圆型展示柜、椭圆舞台灯光架、椭圆健身器材框架，适合需要特殊造型与结构强度的场景。

二、核心加工工艺与成型方法

椭圆钣金的加工核心是 “曲线成型”，主要分为 “整体成型” 与 “拼接成型” 两大类，具体工艺选择需结合尺寸、批量与材质：

1. 整体成型工艺（适合中小尺寸、批量生产）

（1）滚弯成型（最常用，椭圆筒 / 椭圆管件）

通过数控滚弯机（三辊或四辊）将平板卷制成椭圆曲面，核心是通过调整辊轴间距与角度，实现椭圆的长轴、短轴精准成型：

工艺原理：先根据椭圆的长轴（a）、短轴（b）尺寸计算展开平板的长度与宽度，下料后将平板放入滚弯机，通过辊轴的挤压与旋转，逐步将平板卷制成椭圆弧面，多次调整辊轴参数，最终形成完整椭圆筒。

操作要点：

下料精准：展开尺寸计算需考虑椭圆周长（近似公式：L=π×(a+b)×(1+3×(a-b)²/(4×(a+b)²))），预留 0.5-1mm 的成型余量，避免成品尺寸偏差。

辊轴调整：三辊滚弯机需先调整辊轴形成椭圆短轴对应的弧度，再逐步调整长轴弧度，分多次滚压（每次变形量≤30°），避免一次性成型导致起皱或开裂。

精度控制：用椭圆样板或激光测距仪实时检测椭圆轮廓，确保长轴、短轴尺寸公差≤±0.5mm，椭圆度（长轴与短轴的实际偏差）≤±0.3mm/m。

适配场景：中小尺寸椭圆筒（长轴≤2m）、椭圆截面管件，材质为低碳钢、铝合金、不锈钢，批量生产效率高，适合厚度 0.8-6mm 的钣金。

（2）压制成型（复杂椭圆曲面 / 厚板）

通过液压压力机配合专用椭圆模具，将平板或板材压制成椭圆曲面，核心是模具型腔与目标椭圆完全贴合：

工艺原理：根据椭圆尺寸与曲面弧度设计模具（凸模 + 凹模），模具型腔为椭圆曲线，预留板材厚度 1.05-1.1 倍的间隙；将下料后的平板放入模具，压力机施加均匀压力（薄板材 0.5-1MPa，厚板 1-3MPa），使板材贴合模具型腔成型，保压 3-5 秒后脱模。

操作要点：

模具设计：模具需采用优质模具钢（如 Cr12MoV），表面抛光处理（Ra≤0.8μm），避免压伤板材表面；椭圆曲线需光滑过渡，避免尖锐拐点导致成型开裂。

板材预处理：厚板（≥3mm）或高强度钢需提前退火处理（200-300℃保温 1 小时），降低硬度、提升延展性；表面有涂层的板材（如镀锌板）需在模具表面覆盖软质涂层（聚氨酯），保护涂层不脱落。

脱模与矫正：成型后及时脱模，用椭圆样板检测轮廓精度，若存在轻微偏差，用橡胶锤局部矫正；批量生产前需试加工 3-5 件，调整模具间隙与压力。

适配场景：复杂椭圆曲面（如椭圆罩体、椭圆封头）、厚板椭圆件（厚度 3-8mm），批量生产精度高，适合低碳钢、铝合金、不锈钢材质。

（3）拉伸成型（深腔椭圆件 / 薄壁）

通过拉伸模将平板拉伸为深腔椭圆钣金件（如椭圆型水箱、椭圆容器），核心是控制拉伸系数，避免过度拉伸导致开裂：

工艺原理：模具由凸模（椭圆形状）、凹模与压料圈组成，将平板放入凹模，压料圈压紧板材边缘，凸模下行挤压板材，使板材沿凹模曲面拉伸形成椭圆深腔结构，厚板或高强度钢需分多次拉伸（每次拉伸系数≤0.8）。

操作要点：

拉伸系数控制：椭圆拉伸的最大拉伸系数（深径比）需根据材质调整，低碳钢≤0.6，铝合金≤0.5，不锈钢≤0.45，超过极限需分多次拉伸，每次拉伸后进行退火处理（释放应力）。

压料力调整：压料力需均匀且足够，避免板材边缘起皱（压料力不足）或拉裂（压料力过大），薄板材压料力 0.3-0.5MPa，厚板 0.5-1MPa。

润滑与冷却：拉伸时在板材与模具之间涂抹专用拉伸油（降低摩擦），硬质材料加工时需开启冷却系统，避免切削热导致板材变形。

适配场景：深腔椭圆件（深度≥50mm）、薄壁椭圆容器（厚度 0.5-3mm），适合低碳钢、铝合金、铜合金材质。

2. 拼接成型工艺（适合大尺寸、异形椭圆）

对于长轴＞3m 或结构复杂的椭圆钣金（如大型椭圆幕墙、椭圆舞台道具），需采用 “分段成型 + 拼接” 工艺：

工艺流程：

分段下料：根据椭圆轮廓将整体拆分为多个椭圆弧段（每段弧长≤1.5m，便于成型），用激光切割或数控剪板机精准下料，确保每段弧长与弧度符合设计要求。

分段成型：每段弧段采用滚弯机或手工成型（薄板），用椭圆样板检测每段弧度，确保一致；成型后清理边缘毛刺，打磨拼接面。

拼接固定：通过焊接（氩弧焊、点焊）或铆接将各弧段拼接为整体，焊接时采用对称焊接（减少变形），铆接时选用与材质适配的铆钉，确保拼接紧密；拼接处需打磨平整，避免凸起。

整体矫正：拼接后用校平机或手工矫正，确保椭圆轮廓精度与曲面平整性，椭圆度≤±0.5mm/m。

操作要点：

拆分原则：拆分时尽量使各弧段的曲率一致，减少拼接次数；拼接缝需避开受力部位或视觉重点区域，提升美观度。

密封处理：若用于流体输送或防水场景（如椭圆水箱），拼接后需进行密封处理（焊接后探伤检测、涂抹密封胶），确保无渗漏。

三、关键技术要点与材质适配

1. 材质适配技巧

低碳钢（Q235、SPCC）：延展性好，成型难度低，可适配滚弯、压制、拉伸等所有工艺，一次成型效率高，适合批量生产；户外场景需后续喷漆、镀锌防锈处理。

铝合金（6061、5052）：柔韧性好、轻量化，适合滚弯、压制成型，拉伸成型需分多次（避免开裂）；成型后可通过阳极氧化提升耐腐蚀性与外观质感，适合建筑装饰、交通领域。

不锈钢（304、316）：硬度高、耐腐蚀性强，成型难度中等，滚弯前需退火处理（200-300℃保温 1 小时），压制模具需选用硬质合金材质（避免磨损）；适合压力容器、户外设备外壳，无需额外防锈处理。

镀锌板、彩涂板（PCM 板）：表面有涂层，成型时需保护涂层，选用软质模具（聚氨酯），降低滚弯 / 压制速度，避免涂层脱落；椭圆度需≥2 倍板材厚度，防止涂层拉伸开裂，适合装饰类椭圆钣金。

厚板（≥6mm）：仅适配滚弯（分多次）或压制成型，需选用高刚性设备（数控液压滚弯机、大型压力机），成型前退火处理，避免开裂。

2. 精度控制核心要点

椭圆轮廓精度：通过精准下料（激光切割精度 ±0.1mm）、模具校准（压制 / 拉伸模椭圆度≤±0.05mm）、实时检测（椭圆样板、三坐标测量仪）控制，长轴、短轴尺寸公差≤±0.5mm，椭圆度≤±0.3mm/m。

曲面平整性：滚弯成型时控制辊轴平行度（偏差≤0.02mm），避免曲面波浪形；压制成型时确保模具压力均匀，防止局部凹陷；拼接成型后整体校平，平面度≤0.5mm/m。

接缝密封性：拼接处焊接需饱满（无虚焊、气孔），焊接后进行水压测试（防水场景）或气密性测试（流体输送场景），确保无渗漏；铆接处需贴合紧密，间隙≤0.1mm。

四、常见缺陷与解决方法

椭圆轮廓偏差：下料尺寸错误、滚弯辊轴调整不当、模具精度不足导致；解决方式：重新计算展开尺寸（结合椭圆周长公式与成型余量），校准滚弯机辊轴平行度与角度，更换高精度模具（椭圆度≤±0.05mm）。

曲面起皱：滚弯时压料力不足、压制时模具间隙过大、拉伸时材料流动不均导致；解决方式：增大压料力（滚弯 / 拉伸），调整模具间隙（1.05-1.1 倍板材厚度），拉伸时涂抹拉伸油，分多次成型。

曲面开裂：材质延展性不足、成型时单次变形量过大、模具圆角过小导致；解决方式：更换延展性好的材质（如低碳钢替代不锈钢），分多次成型（每次变形量≤30°），增大模具圆角（R≥1.5 倍板材厚度），厚板 / 硬质材料提前退火。

涂层脱落 / 表面划伤：模具表面粗糙、成型时压力过大、板材表面有杂质导致；解决方式：抛光模具表面（Ra≤0.8μm），选用软质模具或垫保护膜，加工前清理板材表面，降低成型压力。

拼接处不平整：拼接件弧度偏差、焊接变形导致；解决方式：提高分段成型精度（每段弧长公差≤±0.2mm），焊接时采用对称焊接（减少变形），拼接后整体校平，打磨焊缝至平整。

五、设计与生产注意事项

1. 设计要点

尺寸规划：椭圆长轴与短轴的比例建议控制在 1.5-3:1，避免比例过大导致成型困难；壁厚选择需适配成型工艺（薄壁厚≤3mm 适合拉伸，厚壁≥3mm 适合滚弯 / 压制）。

结构优化：椭圆钣金的转角处设计过渡圆角（R≥3mm），避免应力集中导致开裂；深腔椭圆件需设计工艺切口（拉伸时释放应力），后续焊接修补。

工艺适配：批量生产优先选择滚弯（中小尺寸）或压制（复杂曲面），小批量 / 大尺寸选择拼接成型；户外场景选用不锈钢或阳极氧化铝合金，避免生锈。

2. 生产注意事项

设备选型：中小尺寸批量生产选用数控滚弯机（精度高、效率高），复杂曲面选用液压压力机 + 专用模具，大尺寸选用分段滚弯 + 拼接工艺。

表面保护：加工全程佩戴手套，避免指纹、油污污染；镀锌板、彩涂板加工后及时覆盖保护膜，直至安装完成。

质量检测：批量生产前试加工 3-5 件，检测椭圆轮廓、曲面平整性与接缝质量；成品通过三坐标测量仪（轮廓精度）、水压 / 气密性测试（密封性）、目视检查（表面质量）验证合格后再批量生产。
