ug钣金弯边简介

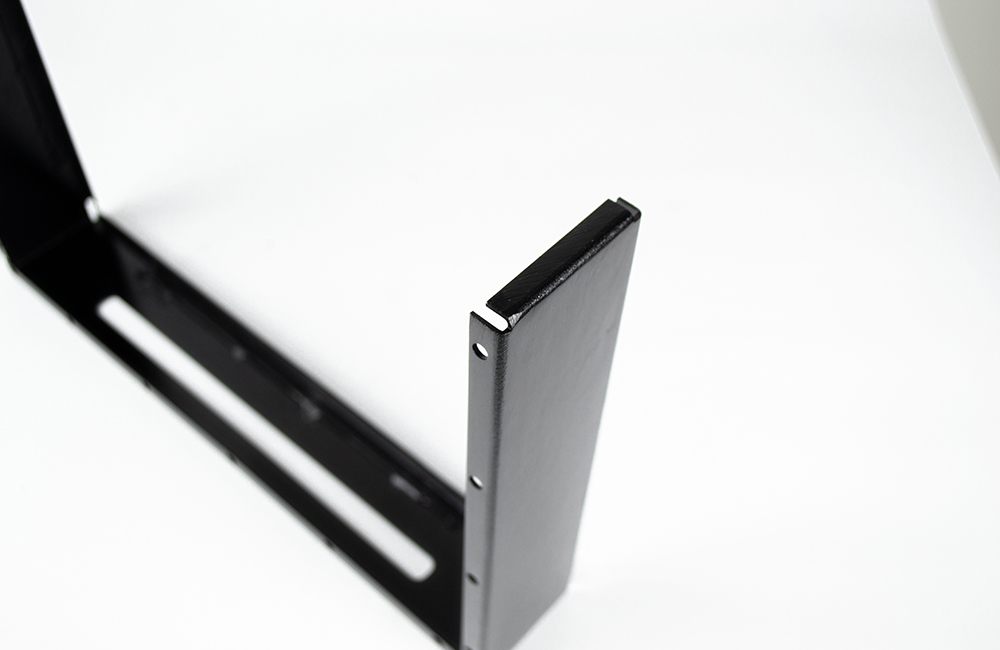

UG 中的钣金弯边是在现有钣金壁边缘创建折弯的基础功能，能快速生成简单弯边与带复杂参数的高级弯边，适配不同钣金设计需求，下面以通用版本为例，详细介绍基础弯边和高级弯边的操作流程，具体如下：

基础弯边

打开命令：先打开做好基础钣金件的文件，接着通过下拉菜单选择【插入】-【钣金特征】-【弯边】，或者直接在钣金特征工具条点击弯边图标，此时会弹出 “弯边” 对话框。

选取附着边：在对话框的附着边区域，选中钣金件上要做弯边的线性边，可单选一条边，也能按住快捷键多选多条连续或不连续的边线。

设置核心参数：在弯边属性区域，输入弯边长度（如 25）和折弯角度（如 90°）；再从长度参考下拉列表选 “内部”“外部” 或 “圆角后”，确定长度计算基准，从对齐方式选 “外侧”“内侧” 等，定义弯边与附着边的平齐方式。若需偏置，在偏置区域输入偏置值，点击反向按钮可调整偏置方向。

配置折弯与止裂口：在折弯参数区域输入折弯半径（如 2.0）和中性因子；止裂口区域选 “正方形”“圆形” 或 “无”，避免弯边连接处材料挤压，还可设置止裂口尺寸与延伸选项。

完成创建：参数确认无误后，点击对话框中的确定按钮，就能生成基础弯边特征。

高级弯边

该功能适合复杂弯边需求，比如需按参考平面控制弯边范围与角度，操作步骤如下：

启动命令并选类型：打开对应模型文件，通过【插入】-【钣金特征】-【高级弯边】调出对话框，在类型下拉列表选 “按值” 或 “到参考方向”，前者靠数值定义角度，后者依据参考面确定角度。

定义基本边与限制范围：在基本边区域选取弯边的基准边线，接着在起始限制和终止限制区域，点击按钮创建基准平面来限定弯边的起止范围，比如以 ZX 平面为参考，输入偏移值 30 来确定起始平面。

调整折弯与弯边参数：在折弯参数区域设置折弯半径和中性因子；若选 “按值” 类型，需输入弯边长度和角度；若选 “到参考方向”，则要选取参考几何体确定弯边角度，再输入长度值。

生成特征：若需保留弯边轮廓曲线，可勾选对应复选框，最后点击确定，完成高级弯边创建。

另外有个实用小技巧，创建弯边时若出现材料干涉，可优先通过止裂口功能切割缺口规避；打印前若要调整弯边方向，直接点击参数区域的反向按钮就能快速切换。
