钣金拆分详解和注意事项

钣金拆分是将复杂钣金件的整体结构，按加工工艺、装配逻辑、运输限制等原则拆解为可独立加工的单个钣金单元（如面板、支架、盖板、加强筋等）的过程，核心目标是 “降低加工难度、保证装配精度、提升生产效率”，广泛应用于设备外壳、机箱机柜、汽车车身等复杂钣金产品的设计与生产。以下从拆分原则、核心方法、注意事项及典型案例展开详细说明，适配实际工程应用场景：

一、钣金拆分的核心原则（避免拆分不合理导致返工）

加工可行性原则：拆分后的单个零件需适配现有加工设备与工艺，避免无法加工的复杂结构。例如，大型弧形外壳无法一次性折弯或激光切割，需拆分为多段直边 + 弧形段，分别加工后拼接；深腔结构无法通过冲压或折弯成型，拆分为前后盖板 + 侧板，通过焊接或螺栓连接组装。

装配精度原则：拆分面需设置定位基准（如定位孔、凸台、止口），确保各零件组装后符合整体尺寸与形位公差要求。例如，机箱拆分时，侧板与顶板 / 底板设置止口配合（凸边 + 凹槽，间隙 0.1-0.2mm），避免组装后错位；孔位密集的面板拆分时，统一基准面，确保孔位同轴度≤0.05mm。

强度与刚度原则：拆分后需保证整体结构强度不降低，必要时增加加强筋、角码等补强结构。例如，大型设备机架拆分后，在拼接处增加角码焊接或螺栓加固；薄壁钣金拆分后，在边缘设置翻边（高度≥5mm），提升局部刚度。

生产效率与成本原则：拆分后的零件尽量标准化、通用化，减少模具或工装数量；避免过多拆分导致拼接工序繁琐（如焊接、螺栓连接成本增加），也避免拆分过少导致加工难度上升。例如，批量生产的配电箱，拆分为面板、框架、背板等通用模块，可重复利用模具加工。

运输与安装原则：大型钣金件（如设备外壳、钢结构件）需按运输尺寸限制拆分，确保可通过电梯、车门等通道，且拆分后零件重量便于人工或机械搬运。例如，长度 3m 的机床护罩拆分为 3 段 1m 长的单元，现场拼接安装。

二、钣金拆分的核心方法（按结构类型适配）

按加工工艺拆分：

折弯工艺适配：复杂多折弯零件（如多面箱体）拆分为单个折弯件，每个零件的折弯次数控制在 3-5 次（避免过多折弯导致干涉），拼接处预留焊接或螺栓连接空间（宽度≥8mm）。例如，六边形机箱拆分为 6 块矩形侧板，每块侧板折弯 1-2 次成型，再通过角码焊接组装。

激光切割适配：异形轮廓或孔位密集的零件，若整体切割效率低或材料利用率差，拆分为多个简单轮廓零件。例如，带有复杂镂空花纹的装饰面板，拆分为主体面板 + 花纹模块，花纹模块单独激光切割后粘贴或焊接在主体上。

冲压工艺适配：批量生产的零件，拆分为可通过通用模具冲压的单元，避免定制复杂模具。例如，带有多个压凸特征的外壳，拆分为主体外壳 + 独立压凸件，压凸件通过冲压成型后与主体焊接。

按结构功能拆分：

功能模块化拆分：将钣金件按功能分为不同模块，如机箱拆分为 “框架模块（承重）+ 面板模块（防护）+ 内部支架模块（固定零件）”，每个模块可独立设计、加工，便于后续维修更换。

易损件独立拆分：将易磨损、需频繁更换的零件单独拆分，如设备的观察窗、检修门、防尘盖板等，采用螺栓连接，方便拆卸更换，无需整体更换钣金件。

按装配逻辑拆分：

自上而下拆分：从整体结构出发，先拆分为大的装配单元（如机身、顶盖、底座），再将每个单元拆分为单个零件，确保装配顺序清晰（如先装框架，再装面板，最后装附件）。

按连接方式拆分：焊接连接的零件需预留焊接坡口（角度 30°-45°，间隙 2-3mm），螺栓连接的零件需预留螺栓孔（孔径比螺栓直径大 0.5-1mm），铆接连接的零件需预留铆接孔和搭接边（宽度≥5mm）。

三、拆分设计的关键细节（保证装配精度与加工效率）

拆分面选择：优先选择平面或简单曲面作为拆分面，避免复杂曲面拆分（加工难度大、装配误差大）；拆分面尽量避开孔位、折弯边等关键特征，若无法避开，需在拆分后设置定位补偿结构。

定位结构设计：

口定位：适用于箱体、外壳类零件，拆分面设计凸边（宽度 3-5mm，高度 2-3mm）与凹槽配合，确保组装后上下 / 左右对齐，间隙≤0.2mm。

定位孔定位：在拆分后的零件上设置 2-3 个定位孔（直径≥5mm，公差 H7），通过定位销或螺栓贯穿定位，保证孔位与轮廓的位置精度。

凸台 / 凹槽定位：在拼接处设计小型凸台（直径 5-8mm，高度 1-2mm）与凹槽配合，防止组装时滑动错位。

连接方式选择：

焊接连接：适用于强度要求高、无需拆卸的结构（如机架、框架），拆分后零件预留焊接边（宽度≥8mm），焊接处设置坡口，避免焊不透；优先采用点焊（间距 50-100mm），减少焊接变形。

螺栓连接：适用于需拆卸、维修的结构（如检修门、盖板），拆分后零件预留螺栓孔和搭接边（宽度≥10mm），螺栓间距≤150mm，确保连接牢固。

铆接连接：适用于薄板钣金件（厚度≤3mm），如机箱面板、装饰件，拆分后零件预留铆接孔（孔径比铆钉直径大 0.2-0.3mm），搭接边宽度≥5mm，铆接后表面平整。

公差分配：整体结构的公差需合理分配到每个拆分零件上，单个零件的尺寸公差通常为整体公差的 1/2-2/3，避免因单个零件公差过大导致整体装配超差。例如，整体机箱的长度公差 ±0.5mm，拆分后的侧板长度公差可设为 ±0.2mm，顶板 / 底板长度公差 ±0.2mm。

四、常见拆分误区与解决方法

拆分过多导致装配繁琐：

误区：将简单结构拆分为多个细小零件，增加焊接 / 螺栓连接工序，降低生产效率且影响强度。

解决：合并功能相近或加工工艺相同的零件，例如，将机箱的左右侧板与背板合并为一个 “U 型” 零件，通过一次折弯成型，减少拆分数量。

拆分过少导致加工困难：

误区：大型复杂零件未拆分，无法通过激光切割、折弯等设备加工，或加工后变形严重。

解决：按加工设备的最大加工范围拆分，例如，激光切割机的最大切割尺寸为 3m×1.5m，超过该尺寸的钣金件需拆分为多个单元，确保单个零件尺寸在设备加工范围内。

拆分面无定位结构，装配错位：

误区：拆分后零件仅靠焊接或螺栓连接定位，无专门的定位基准，导致组装后孔位错位、轮廓不齐。

解决：在拆分面增加止口、定位孔等结构，例如，机柜的门板与门框拆分时，门板设计凸边，门框设计凹槽，配合定位孔，确保门板安装后上下左右对齐。

拼接处强度不足，易变形：

误区：拆分后拼接处无补强结构，长期使用后出现变形、松动。

解决：在拼接处增加角码、加强筋或翻边，例如，设备底座拆分后，在拼接处焊接三角角码（厚度≥3mm），提升承重强度；薄板零件拼接处设计翻边，增加搭接面积和刚度。

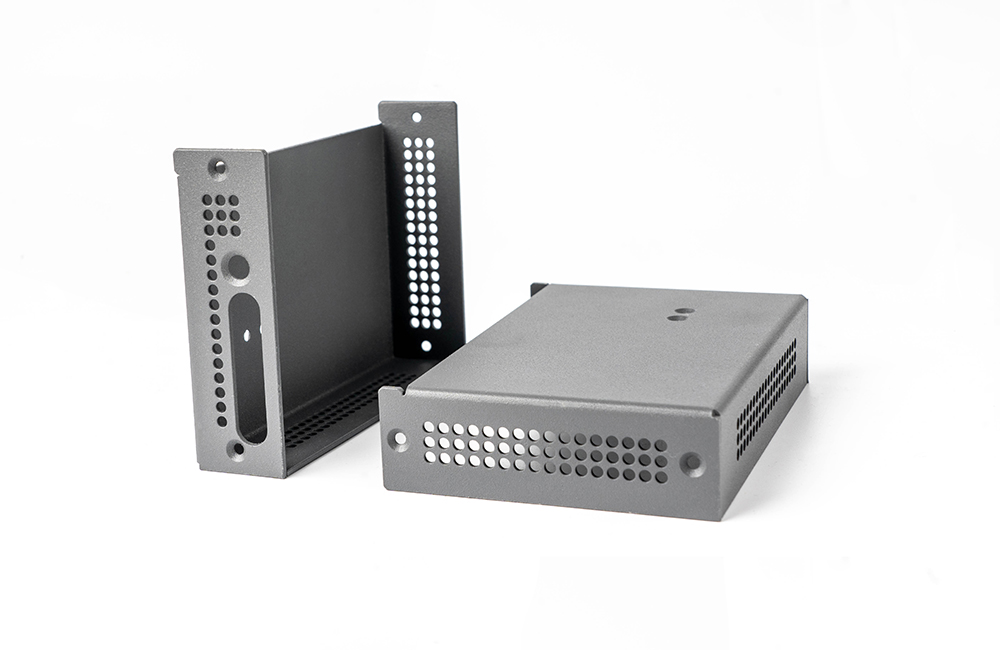

五、典型案例：机箱的钣金拆分

以常见的工业机箱（尺寸 600×400×800mm）为例，拆分流程如下：

整体结构分析：机箱为长方体结构，包含框架、前面板、后面板、左右侧板、顶板、底板、内部支架，需满足承重、防护、装配便捷性要求。

拆分方案：

框架模块：拆分为 4 根立柱（方管或折弯成型的角钢，厚度 3mm）+ 上下横梁（折弯成型，厚度 2mm），通过焊接组装为框架，保证整体刚度。

面板模块：前面板（带操作孔和门）、后面板（带散热孔和接线孔）单独拆分，采用螺栓连接与框架固定，方便拆卸维修；面板边缘设计翻边（高度 5mm），提升刚度。

侧板模块：左右侧板单独拆分，折弯成型后通过螺栓与框架连接，侧板内侧设计加强筋（条状凸起，高度 8mm），增强抗变形能力。

顶板 / 底板模块：单独拆分，底板设计防滑凸点和安装孔（固定设备），顶板设计通风孔，通过螺栓与框架连接；顶板与侧板、前面板的拼接处设计止口定位。

内部支架模块：根据设备安装需求，拆分多个独立支架（折弯成型），通过螺栓固定在框架上，支架预留定位孔，确保设备安装精度。

关键细节：

所有拆分零件的基准面统一（以框架立柱的内侧为基准），确保孔位和轮廓的位置精度。

焊接处预留坡口和间隙，螺栓连接的搭接边宽度≥10mm，孔位公差 H7。

拼接处增加角码和加强筋，保证机箱整体强度，避免运输和使用过程中变形。

六、总结

钣金拆分的核心是 “平衡加工可行性与装配精度”，需结合加工设备、工艺能力、装配逻辑和成本预算综合判断。拆分前需充分分析整体结构的功能、强度要求，拆分时优先保证单个零件的加工便捷性和标准化，同时通过定位结构、公差分配和补强设计，确保组装后整体性能符合要求。对于复杂钣金件，建议先通过三维建模进行虚拟拆分和装配验证，排查干涉、尺寸偏差等问题，再落地生产，避免因拆分不合理导致返工。
