钣金平光注意事项

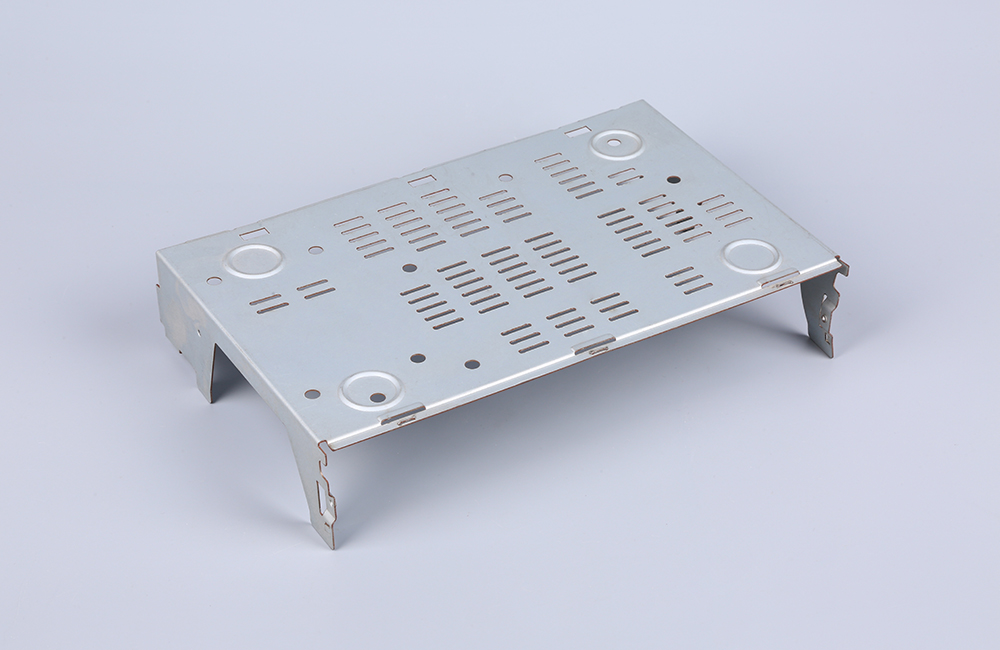

钣金平光，是钣金件表面后处理的一种工艺，核心目标是让钣金表面达到平整、光滑、无反光或低反光的均匀哑光效果，兼顾外观美观度和实用性，广泛应用于机箱机柜、设备外壳、家电面板等对表面质感要求高的钣金产品。

一、工艺核心特点

外观效果：表面无明显颗粒感、流挂、划痕，光泽度低（通常光泽值≤30°），呈现细腻均匀的哑光质感，不同角度观察无明显反光差异。

工艺定位：属于喷涂后处理的细分工艺，需在钣金打磨、磷化、底漆等前处理完成后进行，是提升产品颜值的关键工序。

实用优势：相比高光表面，平光表面不易显划痕、指纹，日常维护更方便，且能适配多数工业、家居场景的审美需求。

二、钣金平光的完整工艺流程

前处理（基础关键）去毛刺 / 打磨：先用角磨机、砂纸去除钣金件的焊缝、铆接凸起、尖角毛刺，再用 240~400 目砂纸精细打磨表面，保证无明显凹凸。除油除锈：通过酸洗或喷淋脱脂剂，清除钣金表面的油污、锈迹、氧化层，避免影响涂层附着力。磷化 / 钝化：冷轧钢板做磷化处理，不锈钢、铝板做钝化处理，形成一层保护膜，提升底漆与板材的结合力，防止后期掉漆。烘干：将处理后的钣金件放入烘箱，温度 80~100℃，烘干 15~20 分钟，确保表面无水渍、残留药剂。

底漆喷涂（承上启下）选用与面漆匹配的环氧底漆，喷涂厚度控制在 15~20μm，目的是隔绝空气、防止板材生锈，同时为面漆提供平整的附着基底。底漆喷涂后需静置流平 5~10 分钟，再放入烘箱烘烤（温度 120~140℃，时间 20~30 分钟），确保底漆完全固化。

平光面漆喷涂（核心工序）涂料选择：专用的平光粉末涂料或平光油漆，涂料中添加消光剂，控制光泽度；粉末涂料更环保，适合量产，油漆适合小批量定制。喷涂参数：粉末喷涂电压 60~80kV，喷枪距离工件 15~20cm；油漆喷涂需稀释至合适粘度，喷枪压力 0.3~0.5MPa，薄喷 2~3 遍，避免流挂。流平烘烤：每遍喷涂后静置 5~10 分钟流平，最后一次喷涂后，烘箱温度 180~200℃，烘烤 20~30 分钟（粉末涂料）；油漆则按说明书控制烘烤温度和时间。

后处理（细节优化）烘烤冷却后，用干净棉布擦拭表面，去除轻微粉尘；若有细小流挂、颗粒，可用 800~1000 目砂纸轻轻打磨，再用抛光蜡抛光。对组装孔位、边角处做局部检查，确保无露底、掉漆现象。

三、常见工艺缺陷及解决办法

表面光泽不均成因：涂料搅拌不均、喷涂厚度不一致、烘烤温度波动大。解决：喷涂前充分搅拌涂料；保持喷枪移动速度均匀，控制单遍喷涂厚度；烘烤时确保烘箱温度稳定，避免局部过热或过冷。

表面颗粒感重成因：喷涂环境粉尘多、喷枪堵塞、涂料杂质多。解决：在无尘车间进行喷涂；定期清理喷枪喷嘴；使用前过滤涂料，去除杂质。

流挂、针孔成因：喷涂过厚、流平时间不足、涂料粘度不当。解决：采用 “薄喷多遍” 的方式；延长流平时间；调整涂料粘度（油漆适当稀释，粉末涂料控制静电电压）。

涂层附着力差、掉漆成因：前处理不彻底、底漆未固化完全、面漆与底漆不匹配。解决：严格执行除油除锈、磷化钝化工序；确保底漆完全固化后再喷面漆；选用配套的底漆和面漆。

四、工艺适用场景与材料匹配

适用材料：冷轧钢板、镀锌板、铝板、不锈钢板均可做平光处理，其中冷轧钢板、镀锌板效果最佳，不锈钢板需先做钝化处理，否则涂层易脱落。

适用产品：机箱机柜、医疗设备外壳、智能家居面板、办公家具钣金件等，不适合高光装饰需求的产品。
