什么是五轴cnc加工

五轴CNC加工，全称五轴联动计算机数控加工，是数控加工中精度最高、柔性最强的高端工艺，指机床通过5个独立运动轴的协同联动，驱动刀具或工件从任意角度对复杂曲面、异形结构进行切削加工。

一、核心轴定义（区别于普通三轴）

基础三轴（所有 CNC 都具备）X 轴：左右直线移动Y 轴：前后直线移动Z 轴：上下直线移动三轴仅能实现刀具在三维直角坐标系内的直线切削，适合加工平面、台阶、简单孔等规则结构。

五轴新增的两个旋转轴旋转轴的配置分两种主流形式，目的都是让刀具能倾斜到任意角度：A 轴 + C 轴：A 轴（绕 X 轴旋转）、C 轴（绕 Z 轴旋转），多搭载在工作台，带动工件旋转倾斜；B 轴 + C 轴：B 轴（绕 Y 轴旋转）、C 轴（绕 Z 轴旋转），多搭载在主轴头，带动刀具旋转倾斜。这两个旋转轴与基础三轴联动，实现刀具姿态的全角度调整。

二、核心特点（优势与短板）

核心优势

一次装夹完成全加工：复杂零件（如叶轮、模具型腔、异形支架）无需多次装夹，避免装夹误差，精度大幅提升（可达 ±0.005mm）。

可加工复杂曲面 / 异形件：能切削三轴机床无法触及的倒扣面、深腔、斜孔、复杂曲面，比如航空发动机叶轮、汽车模具型芯、医疗植入器械。

提升加工效率：减少装夹、换刀次数，节省工序衔接时间；刀具可始终以最佳切削角度加工，降低切削阻力，减少刀具磨损。

降低零件变形风险：对薄壁、细长类零件，可通过调整刀具角度，减小切削力，避免加工变形。

核心短板

设备成本高：五轴 CNC 机床价格是三轴机床的 3~10 倍，维护成本也更高。

编程难度大：需专用 CAM 软件（如 UG、Mastercam）进行五轴联动编程，要考虑刀具避让、过切检查、轴联动限制，对编程人员技能要求极高。

加工门槛高：对机床刚性、刀具精度、工装夹具的要求远高于三轴加工，适合高端精密件，不适合简单零件加工。

三、适用场景

五轴 CNC 加工是高端制造的核心工艺，主要用于以下领域：

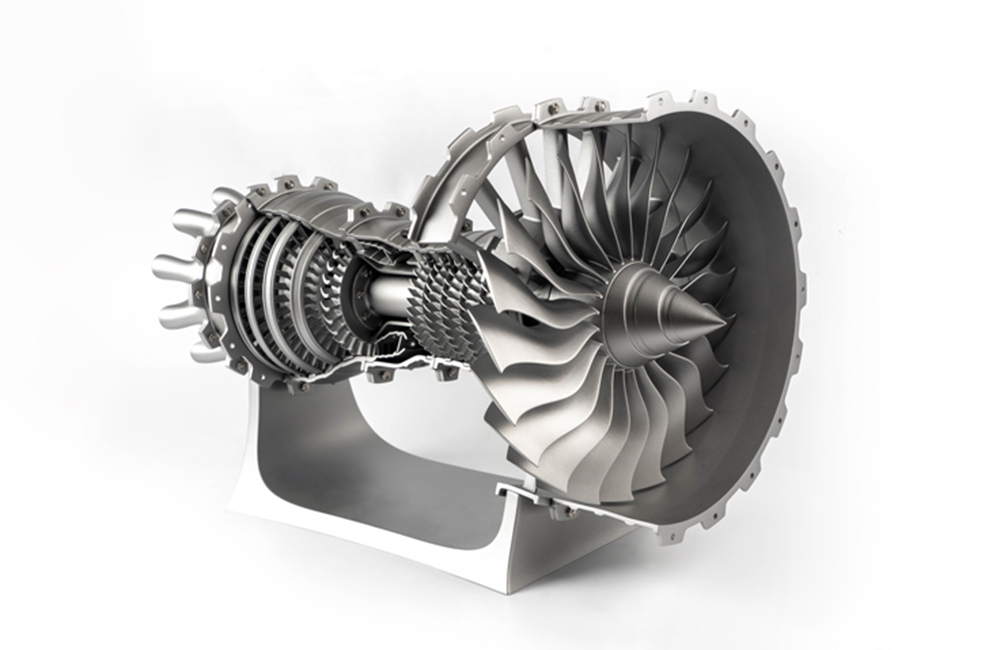

航空航天：叶轮、叶片、发动机缸体、飞行器框架等复杂结构件；

模具制造：汽车覆盖件模具、注塑模具的型腔、型芯，尤其是带倒扣和复杂曲面的模具；

医疗设备：人工关节、骨科植入器械、牙科种植体等高精度异形件；

汽车工业：涡轮增压器叶轮、变速箱齿轮、轻量化车架异形件；

精密仪器：光学设备支架、机器人关节、军工精密零件。

四、五轴联动 vs 五轴定位（关键区别）

很多人会混淆两者，核心差异在于轴的联动性：

五轴联动：5 个轴同时运动，刀具在切削过程中可实时调整角度，适合加工连续复杂曲面（如叶轮叶片）；

五轴定位（3+2 轴加工）：先通过两个旋转轴调整工件 / 刀具角度并锁定，再用三轴切削，适合加工多个不同角度的平面 / 孔（如箱体类零件的多面钻孔），成本低于五轴联动，精度略低。
