曲面转钣金注意事项

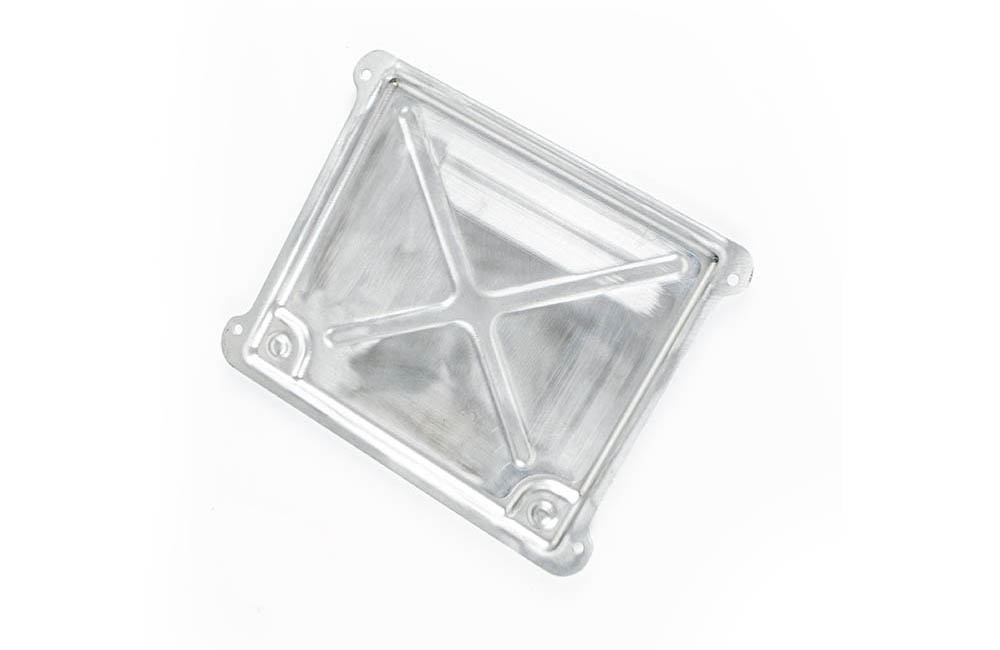

曲面转钣金是将三维曲面模型转化为可展开、可折弯的钣金零件的工艺，核心是将连续的曲面拆解为多段可展平面 / 规则曲面的拼接结构，再通过折弯、焊接或铆接成型。这类工艺常用于制作设备外壳、通风管道、汽车覆盖件等具有曲面外形的钣金产品，需要兼顾外观精度与加工可行性。

一、 曲面转钣金的核心前提

并非所有曲面都能直接转化为钣金件，只有可展曲面才能通过单一的折弯或卷制工艺成型，无需拼接；不可展曲面则必须通过 “分块 + 拼接” 的方式处理。

可展曲面：指能无拉伸、无褶皱地展开为平面的曲面，常见类型包括

柱面（如圆柱面、椭圆柱面）：可沿母线方向展开为矩形；

锥面（如圆锥面、棱锥面）：可展开为扇形或环形的一部分；

切线曲面：由一条直线的运动轨迹形成，展开后无变形。

不可展曲面：如球面、抛物面、双曲面等，这类曲面无法直接展开为平面，强行展开会导致材料拉伸或撕裂，必须分块制作后拼接。

二、 曲面转钣金的两种核心方法

1.  直接转化法（适用于可展曲面）

针对柱面、锥面等可展曲面，可通过卷制或折弯直接成型，无需拼接，是最常用的高效工艺。

工艺步骤

曲面分析与展开计算：确定曲面的母线、轴线等关键参数，通过平行线法、放射线法计算展开尺寸，得到二维展开图；也可直接用钣金软件（如 SolidWorks、UG NX）的 “曲面展开” 功能，自动生成展开图。

下料切割：根据展开图，用激光切割机、等离子切割机等设备切割出平面板材。

卷制 / 折弯成型

圆柱面、椭圆柱面：用卷板机将板材渐进式卷制成型，通过调整卷板机的辊轴间距，控制曲面半径，成型后点焊固定接口；

圆锥面：可先用折弯机折出多段折线（近似替代锥面），或用专用锥面卷板机直接卷制。

接口处理：对于闭合曲面（如圆筒），将接口处焊接或铆接，再打磨平整，保证曲面光滑过渡。

2.  分块拼接法（适用于不可展曲面）

针对球面、复杂自由曲面等不可展曲面，需将曲面分割为多个小的可展曲面片段，分别加工后拼接成型。

工艺步骤

曲面分块设计：将不可展曲面划分为多个近似可展的小块（如球面可分为多个瓜瓣形、扇形小块），分块时需保证小块的曲面曲率尽可能均匀，同时预留拼接余量（一般为板材厚度的 1~2 倍）。

单块加工：对每个小块单独进行展开计算、下料、折弯 / 卷制成型，得到与分块曲面匹配的钣金件。

拼接组装：按曲面轮廓将各小块依次定位，通过点焊固定，再进行满焊或铆接；焊接后需打磨焊缝，必要时进行钣金整形，保证整体曲面的平整度。

表面处理：对拼接后的曲面进行抛光、喷涂等处理，掩盖拼接痕迹，提升外观质量。

三、 软件中曲面转钣金的操作流程（以 SolidWorks 为例）

导入或绘制曲面模型：确保曲面模型无破面、无重叠，曲率连续。

曲面可展性检查：使用软件的 “检查曲面可展性” 功能，判断曲面是否可直接展开；若为不可展曲面，需先进行分块。

曲面转化为钣金

可展曲面：选择 “插入→钣金→曲面到钣金”，指定曲面的固定边、厚度，软件自动生成钣金零件，并同步生成展开图；

不可展曲面：先用 “分割曲面” 工具将曲面分块，再对每个小块执行 “曲面到钣金” 操作，最后通过 “装配体” 功能拼接成整体。

展开图验证与导出：检查展开图的尺寸精度，调整折弯系数、圆角半径等参数，确保展开后板材尺寸准确，导出 DXF 格式文件用于下料。

四、 曲面转钣金的关键注意事项

材料选择：优先选用塑性好的材料，如冷轧钢 SPCC、铝合金 6061、黄铜等，这类材料折弯 / 卷制时不易开裂；避免使用高硬度、低塑性的材料（如不锈钢 316L、淬火钢），若必须使用，需提前预热处理。

壁厚控制：曲面钣金件的壁厚不宜过厚（建议 T≤3mm），厚板成型时易出现回弹、变形，且卷制 / 折弯难度大幅增加。

回弹补偿：曲面成型后会存在一定的回弹，导致实际尺寸与设计尺寸偏差，需在设计时预留回弹补偿量（根据材料和曲面半径调整，一般为 0.5%~2% 的半径偏差）。

拼接工艺优化：分块拼接时，焊缝位置应避开曲面的主要受力区和外观关键区；焊接时采用点焊打底、分段焊接的方式，减少焊接变形。
