钣金拐角折弯注意事项

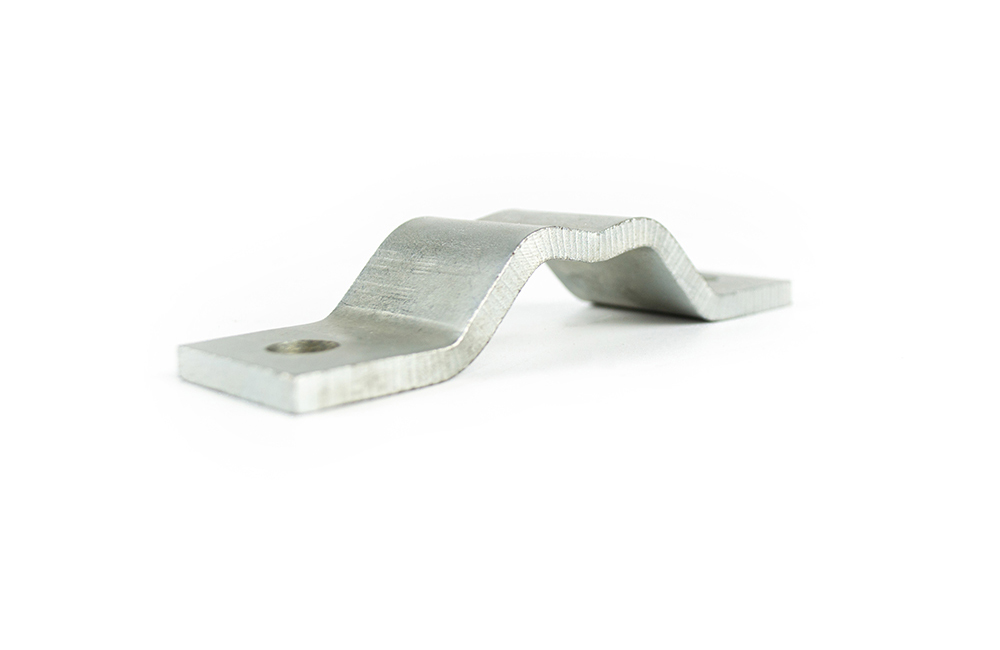

钣金拐角折弯是指在钣金件的棱角位置，通过折弯机或专用模具完成90° 或多角度的折角成型，常见于箱体、支架、外壳等零件的边角加工。拐角折弯的核心是保证拐角处的角度精度、尺寸一致性，同时避免出现开裂、起皱、变形等缺陷，需结合拐角类型、材料特性和工艺参数综合设计。

一、 钣金拐角折弯的常见类型

直角拐角折弯（90°）

这是最基础的拐角类型，分为外直角和内直角。外直角折弯后，板材外侧棱角分明，内侧为折弯圆角；内直角多用于箱体的内部隔断，折弯后内侧贴合，外侧留有圆角。直角拐角的折弯难点在于拐角处的应力集中，尤其是锐角过渡的拐角，容易出现外侧拉伸开裂。

钝角 / 锐角拐角折弯

钝角拐角（＞90°）折弯力小，成型难度低，板材变形均匀，不易出现缺陷；锐角拐角（＜90°）需要更大的折弯力，板材外侧拉伸程度加剧，对材料塑性和模具精度要求更高，通常需要多次折弯或专用锐角模具成型。

封闭拐角折弯

指两个相邻折弯边完全贴合的封闭结构，常见于方形箱体的边角。封闭拐角需预留折弯余量，避免折弯后板材重叠干涉，同时需控制折弯顺序，一般先折一个边，再折另一个边，保证贴合精度。

二、 拐角折弯的核心工艺要点

拐角圆角设计

拐角处的折弯内圆角半径直接决定成型可行性，需根据材料类型和厚度调整，不能设计成尖锐直角：

低碳钢、铝合金等塑性好的材料：拐角内圆角半径建议≥1~1.5 倍板材厚度（T），比如 1mm 厚 SPCC 板，圆角半径≥1mm；

不锈钢、高强度钢等塑性差的材料：拐角内圆角半径建议≥2~3 倍板材厚度，比如 1mm 厚 304 不锈钢板，圆角半径≥2mm；

若设计要求尖角外观，可在折弯后对拐角进行打磨抛光，而非直接折弯尖角。

折弯顺序与刀路规划

多拐角零件的折弯顺序遵循 “先外后内、先简单后复杂” 的原则：

对于带孔、槽的拐角零件，先折远离孔槽的边，再折靠近孔槽的边，避免折弯力导致孔槽变形；

封闭拐角零件，先折短边，再折长边，保证长边能完全贴合短边，减少装配间隙；

多角度拐角零件，需按角度大小依次折弯，避免后道折弯工序干涉前道折弯的成型面。

模具选型与间隙控制

拐角折弯优先选用弯刀模具或异形模具，避免标准直刀在拐角处出现 “啃边” 现象，导致板材边缘压伤或变形；

模具间隙需略大于板材厚度，一般取1.05~1.1 倍T，间隙过小会挤压板材，加剧拐角减薄；间隙过大会导致折弯角度回弹，精度下降；

不锈钢等易粘模材料，模具表面需做镀硬铬处理，减少摩擦，同时涂抹专用折弯润滑油，避免划伤板材表面。

应力集中的缓解措施

对于复杂拐角或厚板拐角，可在折弯前预冲工艺缺口（也叫 “止裂槽”），分散拐角处的应力，避免开裂：

工艺缺口的形状：优先选矩形或半圆形，缺口宽度≥1.5 倍 T，深度≥折弯内圆角半径 + 0.5T；

缺口位置：位于两个折弯边的交界处，与折弯线平齐，避免偏离导致拐角变形。

三、 拐角折弯的常见缺陷与解决方法

拐角外侧开裂

原因：圆角半径过小、材料塑性差、折弯方向与轧制纹理平行、压边力过大。解决：增大拐角内圆角半径；更换塑性更好的材料；调整折弯方向与轧制纹理垂直；降低压边力，或对材料进行退火处理恢复塑性。

拐角处起皱

原因：模具间隙过大、压边力不足、板材厚度偏薄。解决：减小模具间隙至合理范围；增大压边力，防止板材在折弯时滑移起皱；适当增加板材厚度，提升刚性。

折弯角度回弹

原因：材料弹性模量高、圆角半径过大、模具角度未做回弹补偿。解决：在模具设计时预留回弹补偿量（一般为 1°~3°）；减小拐角圆角半径；采用 “过折弯” 工艺，先折至小于目标角度，再回弹至设计角度。

拐角尺寸偏差

原因：折弯顺序不合理、定位基准偏移、刀具磨损。解决：优化折弯顺序，统一定位基准；定期校准折弯机的定位精度；更换磨损的模具刀具。

四、 不同材料的拐角折弯参数参考

低碳钢（SPCC/Q235）：拐角内圆角 R≥1T，模具间隙 1.05T，无需预热，直接折弯；

铝合金（6061）：拐角内圆角 R≥1.5T，模具间隙 1.1T，折弯时涂抹酒精类润滑剂，避免粘模；

不锈钢（304）：拐角内圆角 R≥2T，模具间隙 1.1T，采用低速折弯，避免冷作硬化加剧开裂；

高强度钢：拐角内圆角 R≥3T，模具间隙 1.15T，折弯前需退火处理，降低材料硬度。
