椭圆钣金加工注意事项

椭圆钣金加工是针对椭圆形状的钣金件展开、切割、折弯、成型的工艺组合，其核心难点在于椭圆轮廓的精准展开计算和曲面或弧面的均匀成型，常见于椭圆法兰、椭圆罩壳、椭圆通风口等产品，需结合切割、折弯、滚圆、焊接等多道工序完成，具体工艺流程和技术要点如下：

一、 前期准备：椭圆钣金的展开计算

椭圆钣金件分为平面椭圆件和曲面椭圆件（如椭圆筒、椭圆锥），展开计算是保证尺寸精度的关键：

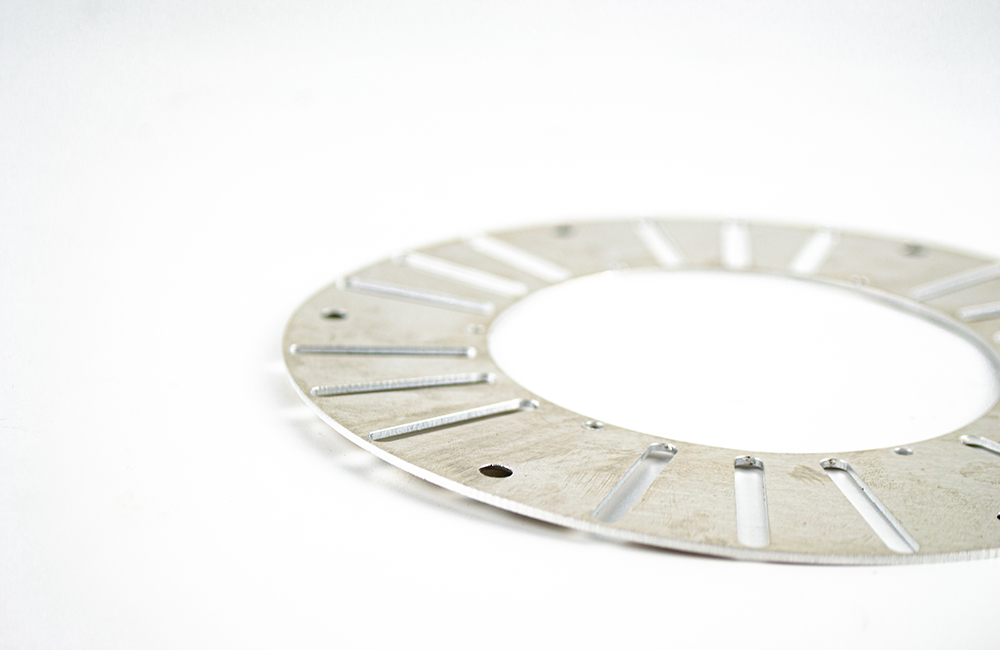

平面椭圆件：如椭圆平板、椭圆法兰，直接按设计的长轴、短轴尺寸绘制二维轮廓即可，无需复杂展开，重点是保证轮廓切割精度。

曲面椭圆件：如椭圆筒、椭圆锥台，需通过近似展开法计算展开料尺寸。以椭圆筒为例，其展开图为柳叶状或扇形拼接状，计算时需先确定椭圆的周长（椭圆周长公式为近似公式：L≈π[1.5(a+b)−ab​]，a为长半轴，b为短半轴），再结合筒身高度确定展开料的长度和宽度；对于椭圆锥台，需按圆锥台展开原理，以椭圆的焦点为基准，通过放样法确定展开轮廓的扇形半径和夹角，批量生产时可借助 SolidWorks 等软件的钣金展开功能，直接生成精准的展开图，避免人工计算误差。

二、 核心加工工序

切割下料椭圆轮廓的切割是第一步，需根据板材厚度和精度要求选择切割方式： 薄板（t≤3mm）：优先选用激光切割，能精准切割复杂椭圆轮廓，切口光滑无毛刺，公差可控制在 ±0.1~0.2mm，适合批量生产；也可选用等离子切割，但切口粗糙度稍高，需后续打磨。 厚板（t>3mm）：激光切割效率下降，可选用等离子切割或火焰切割，切割后需对椭圆边缘进行打磨、去渣，保证轮廓规整。切割时需注意：在椭圆件的拼接处预留焊接坡口（如 V 型坡口），坡口角度根据板厚确定，一般为 30°~45°，便于后续焊接成型。

成型加工椭圆钣金的成型分为折弯成型和滚圆成型，需根据工件结构选择： 折弯成型：适用于椭圆弧边的折弯件（如椭圆框、带折边的椭圆法兰）。折弯时需注意椭圆弧的曲率变化，采用分段折弯法，通过调整折弯机的上模压力和下模 V 槽规格，逐段对椭圆弧边进行折弯，每段折弯角度需均匀过渡，避免出现折痕或弧度突变；对于椭圆的直边与弧边衔接处，需预留工艺圆角（一般≥板厚 t），防止折弯时应力集中导致开裂。 滚圆成型：适用于椭圆筒、椭圆锥等曲面件。需使用三辊滚圆机，部分高精度场景需定制椭圆专用滚模。操作时，先将切割好的展开料预热（针对不锈钢等延展性较差的材料），再将板材放入滚圆机，通过调整上下辊的间距和转速，使板材均匀受力，逐步滚压成椭圆曲面；滚圆过程中需多次用样板（椭圆弧度规）检测成型效果，及时调整辊轴位置，保证椭圆的长轴、短轴尺寸符合设计要求；对于大尺寸椭圆筒，可采用多段拼接滚圆，先滚压出多个椭圆弧段，再通过焊接拼接成完整椭圆筒。

拼接与焊接大部分曲面椭圆钣金件无法一次成型，需通过拼接焊接完成： 焊接前需将各段椭圆弧的对接边校平对齐，预留 0.5~1mm 的焊接间隙； 薄板优先选用氩弧焊，焊接变形小，焊缝美观；厚板可选用二氧化碳气体保护焊，焊接效率高； 焊接后需对焊缝进行打磨抛光，使椭圆曲面过渡平滑，同时消除焊接应力，防止后续变形。

整形与精加工成型和焊接后，椭圆件可能存在尺寸偏差或局部变形，需进行整形处理： 用椭圆样板全面检测长轴、短轴及各部位弧度，对偏差部位采用手工锤击或液压整形机进行校正； 对椭圆边缘进行倒角、去毛刺处理，若有装配需求，需在椭圆法兰上精准钻孔，钻孔时需以椭圆的中心或对称轴为基准，保证孔位分布均匀。

三、 关键技术要点与注意事项

材料选择：优先选用延展性好的材料，如低碳钢、铝合金，便于折弯和滚圆成型；不锈钢材料需选用奥氏体不锈钢（如 304），避免铁素体不锈钢因延展性差导致成型开裂。

减少变形：曲面椭圆件加工时，滚圆和焊接是变形的主要来源，可通过对称焊接法（从中间向两端对称施焊）、焊接后低温退火等方式，降低焊接变形；滚圆时控制辊轴压力，避免板材出现厚度不均。

精度控制：批量生产时，需制作专用工装夹具，如椭圆定位模、焊接夹具，保证每一件产品的尺寸一致性；切割和展开时，需预留加工余量（一般为 0.5~1mm），用于后续整形和精加工。

特殊结构处理：若椭圆件带有折边或翻边，需先完成椭圆主体成型，再进行折边 / 翻边工序，折边时需调整折弯机的模具，使翻边高度均匀一致，避免椭圆轮廓变形。
