钣金放样简单介绍

钣金放样是钣金加工的核心前置工序，简单来说就是将三维的钣金构件（如弯头、三通、天圆地方、弧形罩体等），通过几何计算和作图，展开成能直接在金属板材上切割的二维平面展开图，后续板材经折弯、卷圆、焊接等工序，就能还原成设计的三维钣金件，放样的精度直接决定钣金件的成型质量和装配适配性，是钣金加工中 “从图纸到板材” 的关键一步。

钣金放样主要分手工放样和计算机放样两类，手工放样是基础，适合简单构件或现场快速加工；计算机放样是主流，适合复杂构件、批量生产，精度和效率更高，下面分核心要点详细说明：

一、钣金放样的核心原则

所有放样都围绕 “展开后平面板材的长度，等于三维构件对应部位的实际展开长度（弧长、折线长），且板材厚度方向的工艺补偿需计入” 展开，核心要考虑 2 个关键：

板厚处理：钣金有厚度（尤其是≥1.5mm 的板材），折弯 / 卷圆时板材会有 “内侧压缩、外侧拉伸”，放样时需以板材中性层（厚度中间层） 为计算基准，避免展开图尺寸偏大 / 偏小；

工艺余量：需预留焊接缝、折弯压边、咬口的余量，比如对接焊接的构件，放样时要在拼接处预留 5~10mm 的焊接余量，折弯件预留折弯压边量。

二、主流的钣金放样方式（手工 + 计算机）

（一）手工放样（传统方式，基础必备）

依靠几何作图、三角函数、圆周长 / 弧长公式计算，适合简单的规则钣金构件（如 90° 弯头、等径三通、圆柱筒、简单弧形板），工具仅需卷尺、划针、角尺、圆规、放样平台（钢板 / 木板），核心方法有 3 种：

平行线法：最常用，适合柱面类钣金件（如圆柱筒、斜圆柱、等径弯头、弧形罩体的直边部分），原理是通过作构件的平行线，求出各素线的实际长度，再按尺寸展开成平面；

放射线法：适合锥面类钣金件（如圆锥筒、天圆地方的锥形部分、偏心锥、漏斗），原理是以锥顶为放射中心，将锥面分成若干个小的三角形，计算每个三角形的边长，再放射状展开成平面；

三角形法：万能方法，适合复杂不规则钣金件（如天圆地方、偏心三通、异形曲面、组合式钣金件），原理是将复杂的三维曲面 / 折面，分解成若干个首尾相连的三角形，通过计算每个三角形的三边实际长度，再依次拼接成平面展开图，是手工放样处理复杂构件的核心方法。

手工放样的优势是灵活、无需设备，适合现场维修、小批量简单件；缺点是效率低、对技工经验要求高，复杂构件易出现误差。

（二）计算机放样（工业主流方式）

借助专业软件完成放样，替代手工计算和作图，是目前工厂的主要选择，核心分 2 类软件，适配不同加工需求：

专业钣金放样软件：入门简单、针对性强，无需复杂建模，输入钣金构件的关键参数（如弯头的口径、角度、节数，天圆地方的圆口直径、方口边长、高度），软件会自动计算、生成二维展开图，还能直接标注尺寸、预留工艺余量，比如钢构 CAD、钣金展开大师、金林钣金等，适合钣金加工厂的一线技工；

CAD 建模软件：适合复杂异形钣金件、需与整体产品建模联动的场景，先在软件中建立钣金件的三维模型（按实际板厚、折弯半径设置参数），再通过软件的钣金展开功能，自动生成二维展开图，主流软件有AutoCAD（需钣金插件）、SolidWorks、UG、Pro/E，其中 SolidWorks 的钣金模块最易用，展开后可直接导出 DXF/DWG 格式，对接激光切割、等离子切割设备，实现 “放样 - 切割” 无缝衔接。

计算机放样的优势是精度高（误差≤0.1mm）、效率快、可重复编辑，还能直接对接后续的数控切割设备，适合复杂构件和批量生产；缺点是需要基础的软件操作能力，设备有一定投入。

三、钣金放样的通用流程（适用于大部分构件）

无论手工还是计算机放样，整体流程一致，仅计算 / 作图环节不同，核心步骤为：

识读图纸：明确钣金件的三维尺寸（口径、高度、角度、弧度）、板材厚度、材质、后续工艺（焊接 / 折弯 / 咬口）、装配要求；

确定基准：定出中性层、放样基准线（如构件的中心线、底边），明确是否需要预留工艺余量；

计算 / 建模：手工放样通过公式计算各部位展开长度（弧长、边长、三角形边长）；计算机放样输入参数或建立三维钣金模型；

绘制展开图：手工在放样平台按计算结果作图；计算机软件自动生成二维展开图，标注尺寸、工艺余量；

校核验证：对展开图进行尺寸复核，复杂构件可做 1:1 的小样试切，验证展开图精度，避免批量板材浪费；

导出 / 拓印：计算机放样导出切割文件对接数控设备；手工放样将展开图拓印到金属板材上，准备切割。

四、常见钣金构件的放样重点

不同类型的钣金件，放样方法的选择和重点不同，核心常见构件的要点：

弧形钣金件（如弧形罩、卷圆筒、弯头）：用平行线法，重点计算弧长（弧长 =π× 直径 × 角度 / 360），计入板厚的中性层弧长，卷圆件预留对接焊接余量；

天圆地方 / 漏斗（锥面 + 平面组合）：用三角形法，将圆口和方口之间的曲面分解成若干个三角形，计算每个三角形的边长，重点保证圆口展开后的弧长与分解后的折线总长一致；

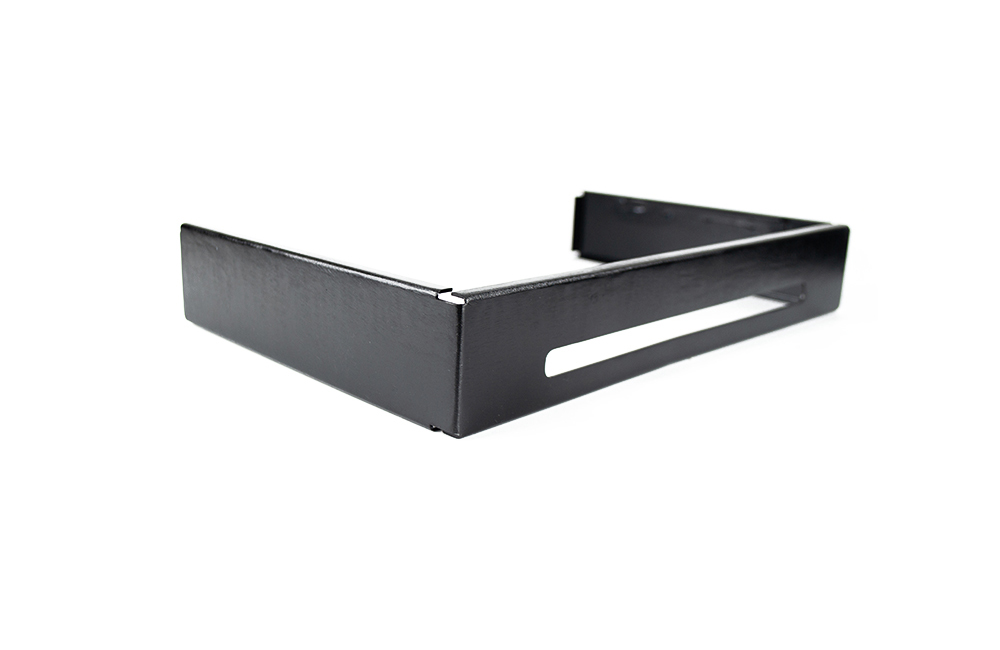

折弯钣金件（如带折边的弧形板、直角罩体）：无需复杂展开，重点按中性层计算折弯展开长度，公式为：展开长度 = 直边长度之和 + 折弯系数（不同板厚、折弯半径的折弯系数有标准表，可直接查用）；

三通 / 异径管：等径三通用平行线法，异径三通用三角形法，重点保证各接口的尺寸匹配，预留焊接余量。

五、钣金放样的行业实操要点

薄板材（≤1mm）可忽略板厚处理，直接按构件外轮廓放样，简化计算；厚板材（≥3mm）必须严格按中性层计算，否则成型后尺寸偏差会很大；

卷圆类弧形钣金件，放样后板材卷圆时，需考虑卷圆机的 “回弹量”，放样时可适当微调弧长，补偿回弹；

计算机放样生成的展开图，需先检查是否有重叠、尺寸标注是否完整，再导出到切割设备，避免切割失误；

批量生产的钣金件，放样后需制作样板（铁皮 / 塑料板），后续直接用样板在板材上划线，替代重复放样，提高效率。

简单来说，钣金放样的核心就是 “把三维变二维，把复杂拆简单，把工艺留足，把精度算准”，手工放样是钣金技工的基础技能，而计算机放样是现在工业生产的标配，两者结合能适配所有钣金加工的放样需求。
