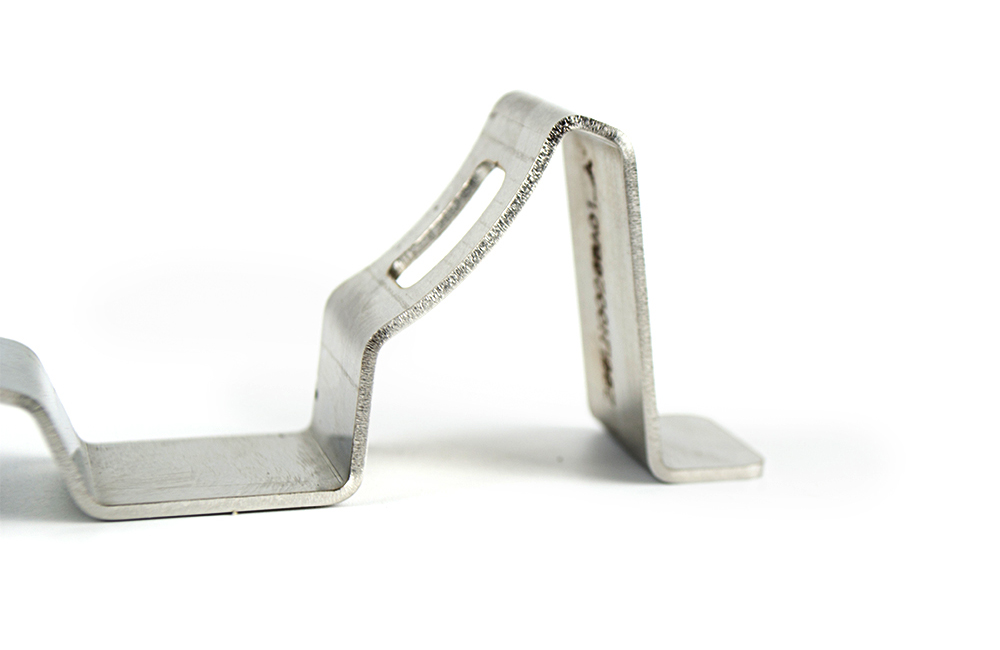

钣金建模的注意事项

钣金建模核心是按 “钣金工艺逻辑” 设计，而非普通实体建模，核心原则：可折弯、可冲压、少焊接、避干涉，适配 SolidWorks（钣金模块最常用）、UG/NX、Creo 等主流软件，其中 SolidWorks 钣金模块对新手友好、适配民用 / 工业钣金件（机箱、机柜、小五金件等），以下是通用精简建模流程（以 SolidWorks 为例）+核心工艺避坑要点，覆盖从基础到实战的关键步骤，新手也能落地：

一、SolidWorks 钣金核心建模流程（通用款，适配 90% 钣金件）

按从基础到成型的工艺顺序建模，贴合实际加工，减少后续修改返工，步骤不可逆（改序易导致无法展开 / 加工）：

基础法兰：先画2D 草图（钣金展开的基础轮廓，无多余圆角 / 特征），用「基础法兰 / 薄片」生成钣金主体，直接设置钣金厚度（按实际选 0.5~3mm 通用值）、折弯半径（关键：≥钣金厚度，如 1mm 板选 R1~R1.5，避免折弯开裂）、折弯系数 / 扣除（按材质预设，冷轧钢默认折弯系数即可）。

附加特征：在基础法兰上做延伸 / 拼接，用「边线法兰」「斜接法兰」做折弯边（如机箱的翻边、折边），用「褶边」做小卷边（如防护件的包边，防割手），所有折弯特征的折弯半径统一，避免加工换模具。

冲压 / 切除：做孔、槽、卡扣等特征，用「简单孔 / 异形孔向导」开料（孔边距≥2 倍钣金厚度，如 1mm 板孔边距≥2mm，防止冲裁变形）；用「冲压工具」做凸包、沉头、百叶窗（SolidWorks 自带钣金库，直接调用），冲压深度 / 高度适配钣金厚度（凸包高度≤3 倍厚度）。

闭合 / 连接：需拼接的钣金用「边角剪裁」「闭合角」做接缝（减少焊接量），拼接处留0.1~0.2mm 间隙（适配折弯回弹，避免卡合干涉）。

成型工具：复杂特征（如卡扣、卡槽、加强筋）直接调用 SolidWorks钣金成型工具库（可自定义保存常用成型件），比手动建模快且贴合冲压工艺。

展开 / 检查：建模完成后用「展开」命令生成展开图（加工下料用），检查展开后是否有重叠、尺寸偏差，若无法展开，大概率是折弯半径过小 / 特征干涉，需返回修改。

出图：保存钣金件三维模型 + 展开图，出工程图时标注折弯尺寸、折弯半径、孔位坐标、展开尺寸，无需标注折弯后的内 / 外尺寸（加工厂按展开图下料）。

二、建模关键工艺要求（比操作更重要，错了直接无法加工）

折弯相关：所有折弯半径 **≥钣金厚度 t**（薄料 t≤1mm 可等径，厚料 t≥3mm 需 R≥1.5t）；折弯处禁止有孔 / 槽（孔距折弯边≥2t + 折弯半径，如 t1mm+R1，孔边距≥3mm），避免折弯时孔变形。

冲裁相关：孔最小直径 **≥钣金厚度 t**（t1mm 最小孔 1mm，t2mm 最小孔 2mm）；细长槽宽度≥t，槽长≤10 倍宽度，防止冲裁时刀具断裂。

圆角相关：所有尖角处（草图、特征）均做圆角 R0.5~1mm（薄料）/R1~2mm（厚料），一是避免加工时刀具崩口，二是防止钣金锐边割手，三是减少折弯应力集中。

加强筋相关：薄钣金（t≤1mm）需加加强筋提升强度，筋高≤3t，筋宽≥t，筋间距≥5t，用「拉伸凸台」做（贴合冲压工艺），避免筋过高导致钣金翘曲。

展开相关：建模时不做焊接特征（焊接在加工环节做，建模仅做单件）；所有特征均为 “钣金特征”（勿用实体特征拼接），否则无法自动展开。

三、不同钣金件建模侧重点（贴合实际场景）

机箱 / 机柜：优先用「基础法兰 + 边线法兰」做主体，翻边留5~10mm（用于拼接 / 固定），孔位对称分布，折弯半径统一（如 R1.5），重点保证展开尺寸精准。

小五金件 / 卡扣件：用「成型工具」做卡扣 / 卡槽，冲压特征一次成型，减少后续加工，折弯处做小圆角，重点保证卡合间隙（0.1~0.2mm）。

承重钣金 / 机架：厚料（t3~6mm）为主，加加强筋 / 折弯边提升承重，折弯处 R≥1.5t，孔位加沉头 / 凸台（防止螺丝松动），重点保证结构稳定性。

四、新手最易踩的坑（直接规避，节省时间）

用实体建模做钣金，再转钣金特征：易导致无法展开、折弯参数错乱，直接从「基础法兰」开始建模。

折弯半径小于钣金厚度：加工时折弯开裂，建模时直接把折弯半径设为≥t。

孔位离折弯边过近：折弯后孔变形，按 “孔边距≥2t+R” 标注。

草图留尖角：加工刀具崩口，建模第一步就给所有尖角倒圆角。

随意设置折弯系数：展开尺寸偏差大，按材质预设（冷轧钢 / 不锈钢直接用软件默认值，铝件需调大折弯系数）。

补充：简易建模技巧（提升效率）

常用钣金件（如方盒、支架）做模板，保存厚度、折弯半径、圆角等参数，后续直接调用修改。

复杂成型特征（如特殊卡扣）自定义成型工具，存入 SolidWorks 库，建模时直接拖拽使用，无需重复绘制。

建模时按加工下料方向画草图，展开图无需二次旋转，方便加工厂直接使用。
