钣金加工手板简介

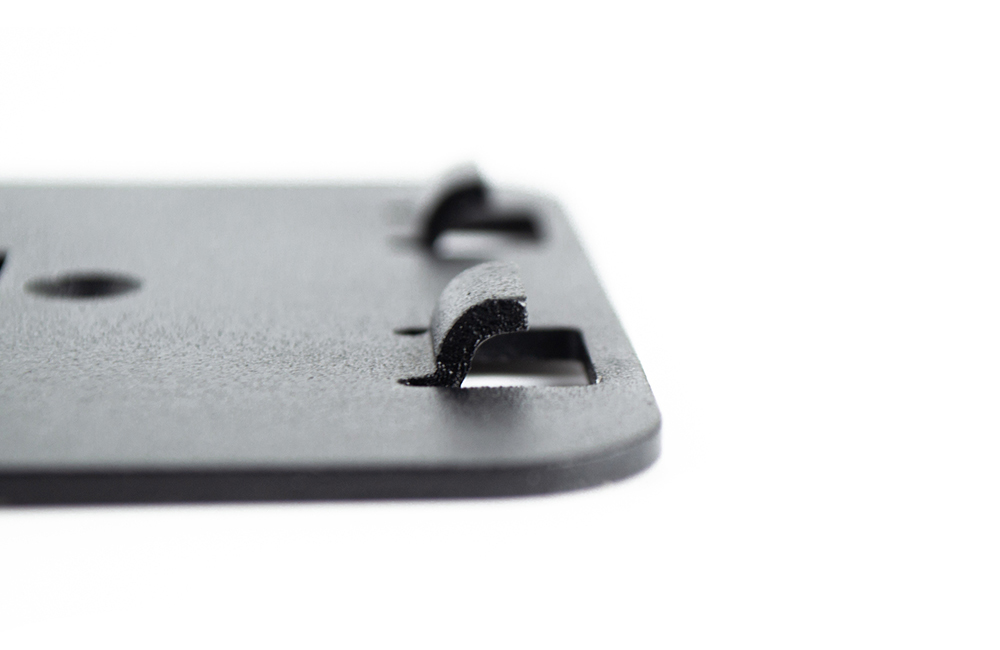

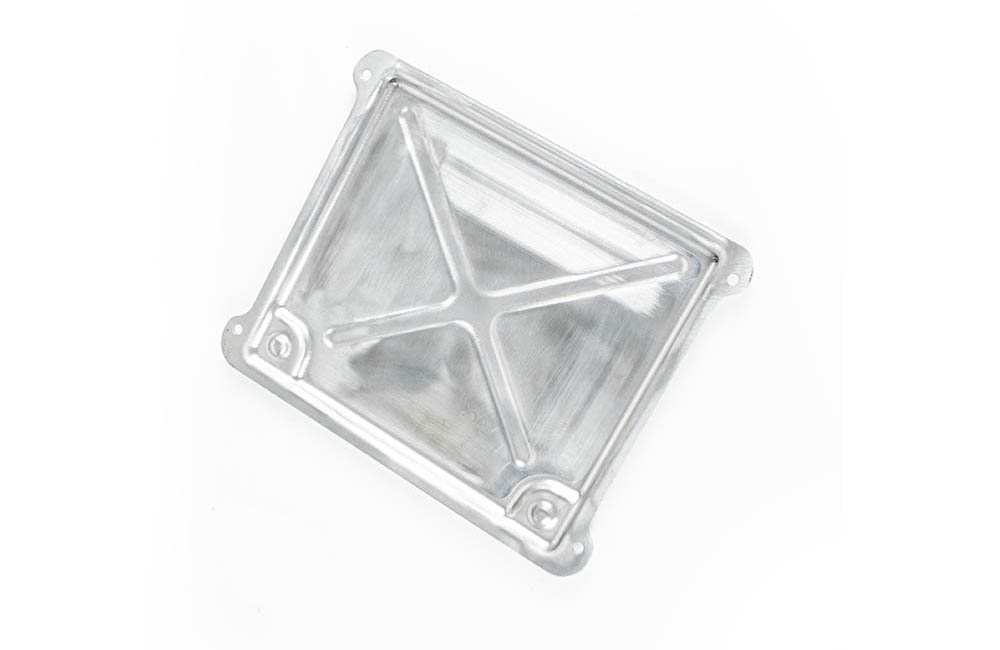

钣金加工手板是钣金工艺制作的产品原型，核心用于验证钣金件的设计合理性、装配适配性和工艺可行性，区别于CNC、3D打印手板，完全贴合量产时的钣金折弯、冲压、切割工艺，能精准还原量产钣金件的结构、尺寸和装配效果，是机箱机柜、设备外壳、五金支架、钣金挂钩等钣金类产品研发打样的核心方式，小批量 1~10 件打样适配性极强。

一、钣金加工手板的核心特点（对比 3D 打印 / CNC 手板，优势突出）

工艺还原度 100%：完全采用量产同款钣金工艺（激光切割 / 数控冲床下料、折弯机折弯、点焊 / 铆接），材料也和量产一致（冷轧钢、不锈钢、铝板），能真实反映量产时的尺寸偏差、折弯回弹、装配间隙等问题，这是 3D 打印 / CNC 手板无法做到的。

结构强度与量产一致：钣金手板为板材折弯 / 拼接成型，保留钣金件的固有刚性，能做承重、抗冲击等功能测试，而 3D 打印钣金手板（多为塑料 / 树脂）仅能验证外观，无法测试结构强度。

材料适配量产：直接使用量产常用的钣金材料，厚度 0.5~3mm 通用区间，可同步做表面处理（喷塑、镀锌、拉丝），能直观看到成品的表面质感和外观效果。

打样灵活：无需开模，激光切割 + 折弯的组合可快速适配设计修改，改图后几小时就能重新下料加工，对比冲压量产的开模周期，打样效率大幅提升，成本也更低。

短板：仅能加工钣金工艺可实现的结构（折弯、冲压简单成型），无法加工复杂异形曲面、深腔等结构，这类需搭配 CNC 手板补充验证。

二、钣金加工手板的核心制作流程（贴合打样需求，精简高效）

全程适配小批量打样，无需定制工装 / 模具，72 小时内可完成从图纸到成品的全流程，步骤如下：

图纸确认：核对钣金件成品图 + 展开图，明确材料（冷轧钢 / 不锈钢 / 铝板）、厚度、折弯半径、孔位尺寸、表面处理，重点确认折弯回弹补偿（如设计 90° 折弯，工艺标注 88~89°），避免尺寸偏差。

下料切割：优先用激光切割（打样首选，精度 ±0.1mm，切割速度快，无模具成本），将展开图导入激光切割机，对钣金板材进行精准下料，同时完成孔、槽、圆角的切割，替代数控冲床（冲床适合大批量，打样效率低）。

折弯成型：用数控折弯机，按图纸的折弯顺序和角度折弯，折弯前在折弯处做防刮伤处理（贴保护膜），避免板材表面划伤；复杂多折弯件，按 “从内到外、从下到上” 的顺序折弯，防止干涉。

拼接连接：需拼接的钣金件，采用点焊（小批量打样，焊接点少且易打磨）或铆接（可拆卸，方便装配测试），焊接后打磨焊点至平整，避免影响装配和外观。

修边处理：所有切割、折弯、焊接的边缘，用砂轮机 / 锉刀去毛刺、倒钝（尖角倒 R0.5~1mm），防止割手，同时修正轻微的尺寸偏差，保证装配顺畅。

表面处理：按设计要求做表面处理，打样常用类型：

装配测试：将钣金手板与配套零件（如螺丝、卡扣、其他金属 / 塑料件）进行装配，验证孔位对齐度、装配间隙、结构稳定性，发现问题后及时返修改图。

三、钣金加工手板的常见适用场景

凡是量产采用钣金工艺的产品，研发阶段均需制作钣金加工手板，核心场景如下：

设备类：机箱、机柜、配电箱、工业设备外壳 / 支架；

五金类：钣金挂钩、置物架、固定支架、钣金卡扣；

家电类：冰箱 / 洗衣机金属框架、小家电金属外壳；

汽配类：汽车钣金小支架、内饰金属件；

其他：办公家具金属配件、展示架钣金件。

四、打样关键避坑点（避免返工，提升手板精度）

图纸必带展开图：仅给成品图，加工厂需自行展开，易出现尺寸偏差，打样时必须提供精准的展开图，标注折弯系数。

统一折弯半径：同一手板的折弯半径尽量统一（如均为 R1.5mm），避免折弯机频繁换模具，提升加工效率，同时减少偏差。

孔位远离折弯边：孔距折弯边≥2 倍钣金厚度 + 折弯半径，防止折弯时孔变形，影响装配。

表面处理提前沟通：冷轧钢未做防锈处理的手板，需在加工后 24 小时内做喷塑 / 喷漆，否则易生锈；不锈钢 / 铝板可先做装配测试，再做表面处理，避免测试时划伤。

预留装配间隙：与其他零件配合的部位，预留 0.1~0.2mm 的装配间隙，避免过紧无法装配、过松影响稳定性。

五、钣金加工手板 vs 3D 打印钣金手板（打样场景选择）

两款手板互补，按需选择即可，核心区别和场景适配：

钣金加工手板：金属材质，工艺 / 强度 / 材料与量产一致，适合结构验证、装配测试、功能测试，是钣金件打样的核心选择；

3D 打印钣金手板：塑料 / 树脂材质，仅还原外观和基本尺寸，适合早期外观验证、团队沟通展示，无法做强度和装配测试，打样成本更低，速度更快。

简单来说，钣金产品研发的早期外观验证可用 3D 打印，后期结构、装配、功能测试必须用钣金加工手板，才能精准还原量产状态，避免设计问题流到量产阶段。
