数控齿轮cnc加工注意事项

数控齿轮 CNC 加工主打中小模数齿轮（模数≤6）、非标异形齿轮、小批量 / 定制齿轮加工，依托 CNC 加工中心铣削成型，无需定制滚齿 / 插齿专用刀具，核心优势是适配非标齿形、集成结构齿轮的小批量生产，常规加工齿形精度可达 8~9 级，满足通用啮合需求；区别于传统专用设备，更适合定制化、小批量场景，以下围绕工艺适配、加工流程、精度控制展开，覆盖直齿 / 斜齿 / 伞齿核心类型，落地性极强。

一、核心适配场景与工艺限制

CNC 并非齿轮加工主流工艺，大批量标准齿轮仍优先滚齿 / 插齿 / 磨齿，其核心适配场景为：

中小模数齿轮，模数≤6 为宜，大模数齿轮加工效率低、精度难保证；

非标异形齿轮，如非圆齿轮、变位齿轮，或带键槽 / 法兰 / 内孔的集成式齿轮；

小批量生产（单件～50 件）或齿轮修配，无需投入专用刀具 / 模具，降低成本；

无专用齿轮加工设备时的应急加工，可快速出件。

工艺限制：CNC 铣削齿面精度低于专用设备，高精度啮合需求（6~7 级）需后续精磨处理；加工效率远低于滚齿 / 插齿，不适合大批量标准齿轮生产。

二、三大齿轮类型核心加工方式

按直齿、斜齿、伞齿分类，加工核心差异在刀具选择、设备联动、走刀路径，均基于 CNC 铣削功能，无需额外改装设备，新手可直接套用。

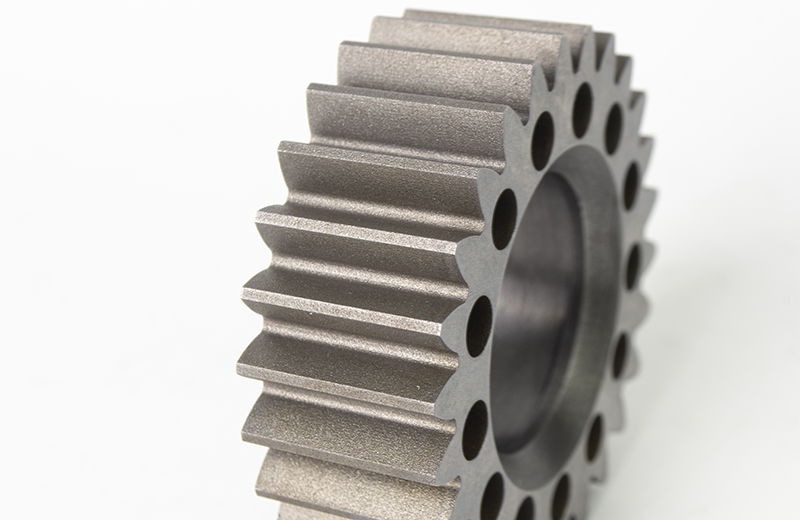

1. 直齿圆柱齿轮（最易加工，入门首选）

采用成形铣削或展成铣削，小批量用成形铣削（直接配齿轮成形铣刀），非标齿形用展成铣削（圆弧插补走刀包络渐开线齿形）；工件装夹在分度盘 / 四轴转台上，一次装夹完成齿坯、键槽、齿形加工，分度盘精准分度保证齿距均匀；铣削时从齿根向齿顶走刀，避免扎刀，齿根处留 0.1~0.2mm 清根余量，后续用球头刀清理。

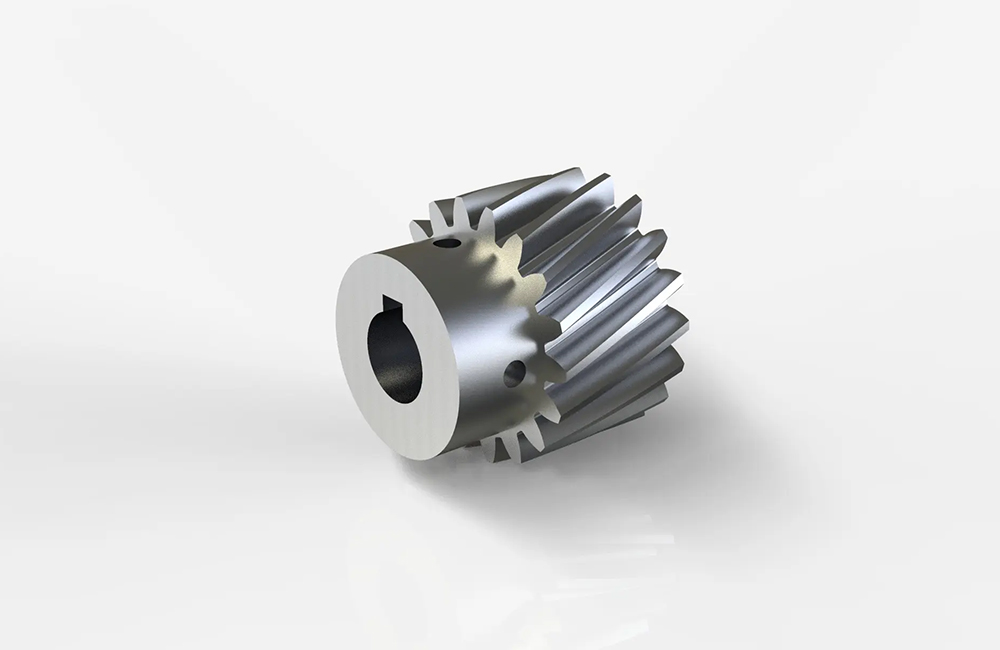

2. 斜齿圆柱齿轮（四轴 CNC 必备）

依托四轴联动（X/Y/Z + 旋转轴），通过螺旋插补走刀实现，刀具沿齿轮螺旋角做复合运动，包络出斜齿齿形；需选用螺旋刃铣刀，匹配齿轮螺旋角，装夹时保证工件轴线与旋转轴同轴，严控旋转轴与直线轴的联动速度，避免齿面出现台阶纹；加工前需校准四轴间隙，提升联动精度。

3. 伞齿轮（锥齿轮，分度盘 / 五轴适配）

采用分度展成铣削，工件装夹在可摆角的分度盘上，按伞齿轮锥角调整摆角，每次分度后铣削一个齿槽，通过刀具轨迹包络锥齿曲面；选用成形锥齿铣刀，保证刀具轴线与伞齿轮节锥面平行，齿槽深度从大端到小端按锥度比例渐变；铣削时控制走刀路径，避免小端齿面过切，做好齿根清根处理。

三、前置核心准备：齿坯 + 刀具 + 装夹

这三步是齿轮加工精度的基础，任一环节偏差都会导致齿形加工失误，需严格把控。

1. 齿坯加工要求

齿坯需提前精车，保证基准面精度，否则后续齿形偏差大：外圆、端面跳动公差≤0.01~0.02mm；装夹基准面（内孔 / 外圆 / 端面）平整无毛刺，表面粗糙度 Ra≤3.2μm；带键槽的齿轮，键槽对称度≤0.02mm，与齿形分度精准匹配。

2. 刀具选择（按类型 / 模数匹配，核心保刚性、防过切）

全程用硬质合金铣刀，无需专用齿轮刀具，按加工环节适配：

齿坯加工：普通硬质合金立铣刀 / 车刀，完成外圆、端面、键槽 / 孔位；

直齿铣削：齿轮成形铣刀（按模数 / 齿数选），或整体硬质合金立铣刀（展成铣削用，刃径匹配齿槽宽度）；

斜齿 / 伞齿铣削：硬质合金螺旋刃立铣刀 / 球头刀，球头刀刃径按模数匹配（R≈模数 / 2），适配曲面齿形包络；

清根加工：小刃径球头刀，清理齿根圆角（常规齿根圆角半径为 0.38× 模数），释放啮合应力。

核心：刀具刃口必须锋利，模数越小刀具刃径越小，需缩短悬伸长度提升刚性，避免颤振。

3. 装夹方式（核心保同轴度 + 分度精度）

装夹的关键是精准分度和同轴度，常用两种方式，按需选择：

分度盘 + 三爪卡盘：适配中小尺寸齿轮，三爪卡盘夹齿坯外圆 / 内孔，百分表校准同轴度，分度盘实现精准分度，适合直齿 / 小批量斜齿；

四轴转台 + 软爪：适配大尺寸 / 高精度齿轮，软爪贴合齿坯基准面，装夹力适中，四轴转台实现旋转 / 分度联动，同轴度和分度精度更高，适合斜齿 / 伞齿；

通用要点：加轴向定位防止工件窜动，薄壁齿轮需加辅助支撑，避免装夹变形。

四、通用加工流程（以四轴加工直齿为例，直接套用）

以模数 3、齿数 20 的直齿齿轮为基准，全程一次装夹完成，所有中小模数齿轮均可按此步骤操作：

装夹校准：齿坯装夹在四轴转台软爪上，百分表校准外圆和端面跳动，确保≤0.01mm；

齿坯精加工：用立铣刀 / 车刀加工外圆、端面、内孔 / 键槽，至图纸最终尺寸，保证基准面无偏差；

编程调试：导入齿轮加工程序（含齿形走刀、分度参数），空走刀检查刀具轨迹，避免与齿坯干涉，校准分度角度；

粗铣齿形：用立铣刀粗铣所有齿槽，去除大部分余量，留 0.15~0.2mm 精加工余量，铣削后清理齿槽铁屑；

精铣齿形：换齿轮成形铣刀 / 球头刀，精铣齿形至图纸尺寸，严控齿厚、齿距偏差，切削液直冲切削区降温排屑；

齿根清根：用小刃径球头刀清理齿根圆角，保证圆角半径符合设计要求；

去毛刺 / 初检：用锉刀去除齿面、齿顶毛刺，用齿厚卡尺 / 公法线千分尺检测核心尺寸，确认无超差。

五、切削参数与编程核心要点

1. 通用切削参数（模数 2~6，硬质合金铣刀，立式 CNC）

遵循高速低切深、小进给原则，按材质调整，斜齿 / 伞齿加工进给需下调 20%，模数越小转速适当提高、进给降低：

钢制齿轮（45#/20CrMnTi）：粗铣 S1500~2500r/min，F500~800mm/min，切深 0.3~0.5mm；精铣 S3000~4000r/min，F300~500mm/min，切深 0.1~0.2mm；

铝合金齿轮（6061/7075）：粗铣 S3000~5000r/min，F1000~1500mm/min，切深 0.5~1mm；精铣 S6000~8000r/min，F800~1200mm/min，切深 0.1mm。

2. 编程要点（G 代码为主，防过切 / 干涉）

手工编程 + 自动编程结合，非标齿形用 UG/Mastercam 自动编程，核心要点牢记：

用 G10/G54 设定工件坐标系，对刀精准，避免原点偏差；

分度用 G16 极坐标编程或 M19 分度指令，分度角度偏差≤0.005°；

齿形展成铣削用 G02/G03 圆弧插补，插补段数越多，齿形精度越高；

斜齿加工用 G01 螺旋插补，联动旋转轴与直线轴，保证螺旋角精准；

必须添加 G41/G42 刀具半径补偿，精加工前试切校准补偿值，防止齿形过切 / 欠切。

六、精度控制与后处理

1. 核心精度控制（8~9 级，常规啮合需求）

无需专业齿轮检测设备，车间常规工具即可检测，重点控制三大偏差：

齿距偏差：相邻齿距偏差≤0.03~0.05mm，累计齿距偏差≤0.1~0.15mm；

齿厚偏差：用公法线千分尺检测，偏差控制在 ±0.02~0.04mm，保证啮合侧隙；

齿形偏差：目视 + 手摸检查齿面，无台阶纹、过切、崩边，表面粗糙度 Ra≤3.2~6.3μm；修正要点：精度超差时，优先校准分度盘和刀具半径补偿，再调整切削参数。

2. 后处理工序（必做，提升齿轮使用寿命）

CNC 铣削后齿面有轻微刀纹，简单后处理可大幅提升耐磨性和啮合顺滑度：

精修去毛刺：用细锉刀、油石轻磨齿面、齿根、齿顶毛刺，避免打磨过度影响齿厚；

表面淬火：钢制齿轮做渗碳淬火 / 高频淬火，齿面硬度达 HRC58~62，提升耐磨性；铝合金齿轮无需淬火，可做阳极氧化防氧化；

润滑处理：装配前在齿面涂抹润滑脂，减少啮合摩擦和噪音。

七、核心避坑点（车间高频出错点，直接规避）

齿坯基准精度低，外圆 / 端面跳动超差，导致齿形偏差、啮合异响，精车后必须用百分表校准，跳动严控≤0.02mm；

刀具刚性不足，小刃径刀具加工大模数齿轮，引发铣削颤振、齿面粗糙，模数≥4 时选用大柄径铣刀，缩短悬伸长度；

分度盘未校准，分度偏差导致齿距不均、啮合卡滞，加工前校准分度盘，每次分度后复检；

齿根未清根或圆角过小，啮合时齿根应力集中易断裂，必须按 0.38× 模数加工齿根圆角，做好清根；

切削参数不合理，低速大切深导致刀具崩刀、齿坯变形，全程遵循高速低切深原则，按材质和模数调整；

未加刀具半径补偿或补偿值不准，导致齿形过切 / 欠切，编程必加 G41/G42，精加工前试切校准；

装夹力过大，导致齿坯变形，薄壁齿轮需用软爪 + 辅助支撑，装夹力以工件不窜动为宜。

八、CNC 加工与传统专用设备加工核心差异

CNC 加工中心用通用铣刀加工，无需专用刀具，适配小批量、非标、集成结构齿轮，加工灵活但效率低，齿形精度 8~9 级；传统滚齿 / 插齿 / 磨齿专用设备需定制滚刀 / 插刀，刀具成本高，适合大批量标准齿轮，加工效率高，齿形精度可达 6~8 级，磨齿更可至 4~5 级高精度。

核心总结

数控齿轮 CNC 加工的核心是适配小批量、非标场景，以铣削替代专用滚切 / 插切，加工重点在齿坯基准精度、分度精度、刀具刚性三大环节；中小模数直齿 / 斜齿 / 伞齿均可通过 CNC 完成，遵循高速低切深、精准分度的原则，即可保证 8~9 级齿形精度，满足常规啮合需求；若为大批量标准齿轮，仍优先传统专用设备，兼顾效率和高精度。
