钣金绘制注意事项

钣金绘制核心是按加工工艺设计，兼顾可折弯 / 可切割 / 易装配，分二维 CAD 绘制（加工厂主流，直接下料）和三维 SolidWorks 钣金模块绘制（设计 + 出图一体化），核心原则是标注清晰、工艺可行、基准统一，无需复杂操作，新手按步骤即可完成，绘制成果直接对接激光切割、折弯、冲压加工。

一、核心绘制原则（先定原则，避免加工返工，所有绘制均遵循）

工艺优先：只画钣金工艺可实现的结构，无尖角（所有尖角倒圆角 R≥0.5t，t 为钣金厚度）、孔距折弯边≥2t + 折弯半径，避免无法加工；

主标折弯后尺寸：二维图按折弯后成品形态绘制，单独附展开图（下料用）；三维图直接用钣金模块建模，自动生成展开图；

基准唯一：所有尺寸、孔位均以一个基准面 / 基准边标注，避免基准混乱导致加工偏差；

标注简洁：同一尺寸仅标一次，非配合面 / 非外观面不标高精度公差，按工厂默认精度即可，减少绘制工作量。

二、二维 CAD 钣金绘制（加工厂最常用，直接导出 DXF 下料，核心是成品图 + 展开图）

适配 AutoCAD / 中望 CAD，是车间加工的核心图纸形式，分成品图绘制和展开图绘制，两步完成，无需复杂命令。

1. 成品图绘制（折弯后形态，工厂看尺寸、定工艺的依据）

选视图：优先用主视图 + 俯视图，复杂件加局部放大图（如冲压凸包、孔位），对称件标注 “对称”，省略一半尺寸，无需多余视图；

绘轮廓：用粗实线画折弯后成品的可见轮廓，不可见轮廓（如隐藏孔）用细虚线，仅标关键隐藏特征，避免虚线过多；

标核心尺寸：先标外形总尺寸（长 × 宽 × 高），再标折弯特征尺寸（折弯边宽度、折弯高度，标外尺寸，行业通用），最后标孔位 / 槽位尺寸（用坐标标注，如 “孔 φ4.5 距 A 基准 20mm，距 B 基准 15mm”）；

标工艺参数：在图纸空白处统一标注 “钣金厚度 t=××mm，所有折弯 R=××mm，所有尖角 R1mm”，无需逐个标注；

加技术要求：单独列栏，写清材料、加工、表面处理要求，如 “材料 Q235，t=1.5mm；激光切割，折弯角度偏差 ±1°；所有边缘去毛刺，表面喷塑黑色哑光”。

2. 展开图绘制（下料专用，核心是按折弯系数计算展开尺寸）

计算展开尺寸：折弯处按折弯系数 / 折弯扣除计算，公式为 “展开长度 = 直边长度之和 + 折弯系数”（冷轧钢 t1~3mm，折弯 R1.5~3mm，折弯系数取 0.5~1.5t 即可，新手直接套用）；

绘轮廓：按计算的展开尺寸，用粗实线画整体下料轮廓，孔位 / 槽位按成品图的坐标位置平移绘制，保证与成品图一致；

标注要求：仅标整体下料尺寸 + 孔位展开坐标，无需标折弯尺寸，图纸上方标注 “展开图 下料用”，与成品图一一对应；

导出格式：绘制完成后，导出DXF 格式（加工厂激光切割 / 数控冲床直接识别，无需重新描图）。

二维绘制小技巧

用 “块命令” 制作孔位、圆角、折弯边模板，直接调用，避免重复绘制；

轮廓线、尺寸线、文字分图层，图纸整洁，加工厂易读取。

三、SolidWorks 钣金模块绘制（设计 + 出图一体化，自动展开，适合复杂钣金件）

无需先画实体再转换，直接用钣金模块从基础建模，自动生成折弯特征、展开图，后续可直接导出工程图和 DXF 下料，效率远高于二维绘制，核心步骤 5 个，适配所有常规钣金件（机箱、支架、外壳）。

基础法兰建模：选择基准面，用草图绘制钣金基础外形（如方形、异形），点击 “基础法兰”，设置钣金厚度、折弯半径，生成第一个钣金面；

添加折弯特征：用边线法兰 / 斜接法兰，选择基础法兰的边缘，设置折弯边宽度、折弯角度，生成折弯面，软件自动计算折弯系数；

添加孔位 / 成型特征：用 “简单孔 / 异形孔” 命令开孔，用 “冲压凸包 / 沉头孔” 命令做钣金成型特征，所有特征直接在钣金面上绘制，无需额外调整；

生成展开图：点击 “展开” 命令，软件自动生成完整展开图，可检查是否有干涉，需修改时直接编辑草图，展开图同步更新；

导出工程图 / DXF：用 “工程图” 命令，选择钣金模型，自动生成成品工程图，标注尺寸后，直接导出展开图为 DXF 格式，发给加工厂即可。

四、钣金绘制核心细节标注（加工厂必看，缺一不可，避免漏标导致返工）

折弯标注：折弯边标外尺寸，折弯角度标实际成型角度（如设计 90°，标 88~89°，补偿回弹），统一标注折弯半径，不逐个标；

孔 / 槽标注：圆孔标 “φ+ 直径”，长槽标 “槽宽 × 槽长”，均用坐标基准标注，孔距折弯边 / 板材边缘需标注最小距离（如 “孔距折弯边≥6mm”）；

冲压特征标注：凸包标 “直径 × 高度”，沉头孔标 “沉头直径 × 深度 + 底孔直径”（如 “沉头 φ8× 深 1.5mm，底孔 φ4.5”），用局部放大图标注，清晰明了；

卷边 / 翻边标注：卷边标 “卷边宽度 × 卷边半径”，翻边标 “翻边高度 × 翻边角度”，直接标在对应特征旁。

五、不同钣金结构绘制要点（适配常见钣金件，直接套用）

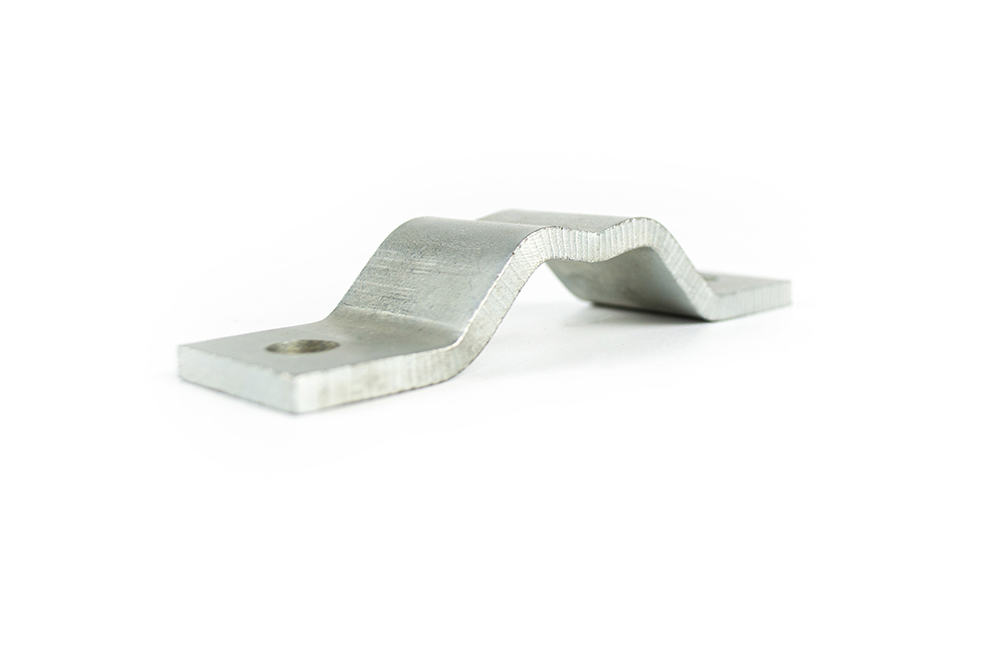

简易支架 / 挂钩：二维图单视图即可，标清外形、折弯边、孔位，展开图按折弯系数简单计算，三维图用基础法兰 + 边线法兰快速建模；

机箱 / 机柜外壳：二维图用主视 + 俯视 + 左视，标清各面尺寸、拼接孔位，展开图按各面拆分绘制，三维图用钣金模块做整体建模，添加角撑板 / 铆接孔；

带冲压特征的钣金件：冲压凸包、百叶窗用局部放大图标注尺寸，二维图需标注 “冲压成型，无毛刺”，三维图用钣金模块的 “成型工具” 直接调用，无需手动绘制；

弧形钣金件：成品图标注圆弧半径 R（外弧）+ 弧形折弯范围，展开图按弧形折弯的展开公式计算（展开长度 = 圆弧中径 × 圆心角 / 180×π），三维图用 “折弯机圆弧折弯” 特征建模。

六、绘制避坑点（新手最易出错，直接规避，无需专业知识）

漏画展开图：仅画成品图，加工厂需自行展开，易出现尺寸偏差，绘制时必须成品图 + 展开图配套；

标注尖角无圆角：钣金工艺无法切尖角，所有尖角必须标注圆角，默认 R1mm 即可；

孔位用相对标注：如 “孔距左边 10mm，距上边 15mm”，基准混乱，必须用 “基准 + 坐标” 标注；

折弯尺寸标内尺寸：行业通用标外尺寸，标内尺寸会导致加工厂折弯偏差，直接改外尺寸即可；

漏标工艺参数：未标钣金厚度、折弯半径，加工厂按默认加工，易不符合设计要求，统一标注在图纸空白处。

核心总结

钣金绘制的核心是“贴合加工工艺，让加工厂能快速看懂、直接下料”，新手优先学二维 CAD 绘制（对接加工最直接），复杂钣金件用SolidWorks 钣金模块（自动展开，效率高）；无论哪种方式，都要保证成品图 + 展开图配套，工艺参数标注清晰，基准唯一，无需画复杂视图、标多余尺寸，简洁、可行就是最好的钣金图纸。
