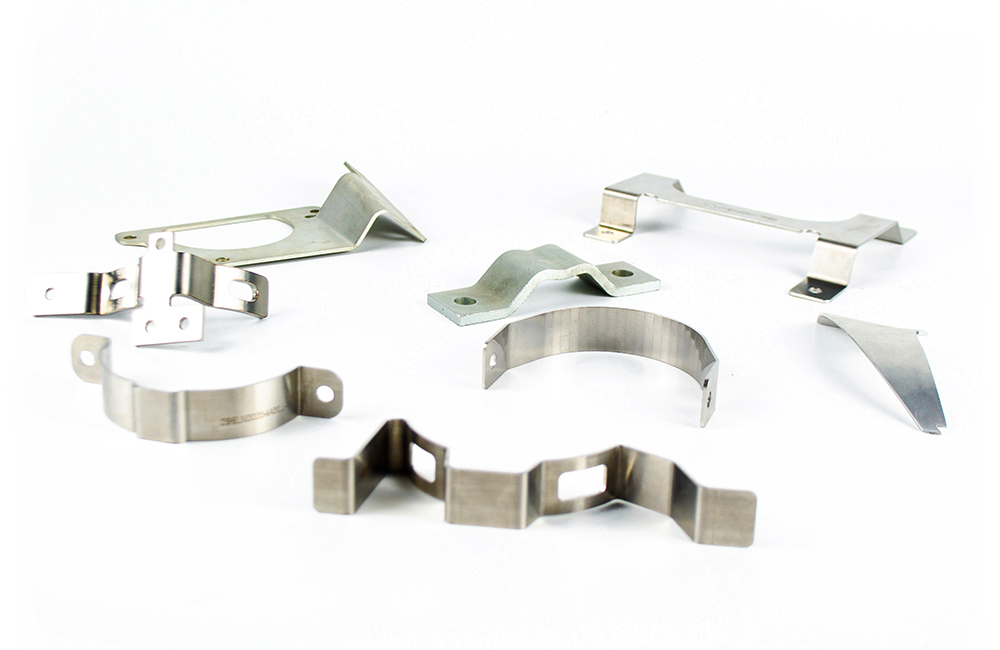

钣金翻边简介

翻边，就是把钣金上孔边或边缘向上 / 向下竖起一圈边，用来加强、攻丝、装配、美观，是精密钣金最常用的成形工艺。

一、翻边主要分两种

1. 孔翻边（最常用）

在预冲孔的边缘，向上翻出一个竖边。

作用：

增加螺纹连接强度（配合压铆、攻丝）

加强孔口，防止开裂

让孔更规整、美观

2. 外缘翻边

把零件外轮廓边向上 / 向下翻。

作用：

增加刚性

防割手

做加强边、装配边

二、孔翻边关键参数（直接记）

预冲孔直径 d越小，翻边高度越高，但越容易裂。

翻边后孔径 D

翻边高度 H一般：H ≤ 1.5t ~ 2t太高必裂。

翻边圆角 RR 越大越不容易裂，常规 R ≥ 0.5t。

三、哪些材料能翻边

冷轧板、镀锌板：最好翻，不易裂

铝板：延展性好，也好翻

不锈钢：容易裂，R 要放大，高度不能太高

四、翻边常见问题 & 解决

孔口开裂 预冲孔太小 圆角太小 材料太硬→ 放大预孔、放大 R、分步翻。

翻边歪、不垂直 模具间隙不对 受力不均→ 调整模具间隙、保证居中。

高度不够 预冲孔太大→ 缩小预冲孔，重新调试。

五、ProE / CREO 里怎么做翻边

钣金模块 → 形状 → 冲孔→翻边

选翻边面

画翻边轮廓（圆 / 异形）

设置高度、圆角、角度

确定即可

六、一句话记住

翻边 = 给孔 / 边缘竖个边

目的 = 加强 + 好攻丝 + 好装配

关键 = 高度别太高、圆角别太小、预孔别太小
