钣金镀镍简介

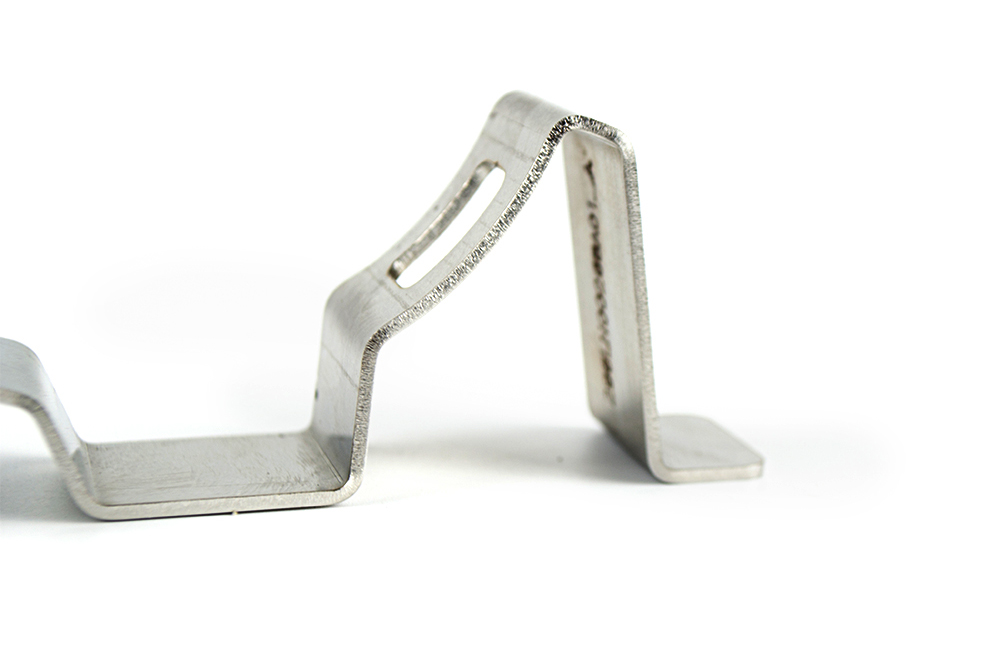

钣金镀镍是将镍层沉积在钣金表面的电化学或化学表面处理，核心价值是耐蚀、耐磨、导电与平整外观，适合室内精密件、电子导电件及需后续喷涂 / 焊接的中间层。

核心工艺与选型

电镀镍（主流）：需通电，分暗镍（做底层、耐蚀好）与亮镍（镜面外观、免抛光）；适合一般结构件与装饰件。

化学镀镍（无电解）：无边缘效应，镀层均匀性极佳，适合有盲孔、凹槽或微米级公差的精密钣金；成本更高、工期更长。

典型工艺流程（电镀）

前处理（关键）：机械清理→除油→酸洗活化→纯水漂洗，确保镀层附着力。

电镀：挂具入槽，控温与电流密度，按要求镀暗镍或亮镍。

后处理：多级水洗→干燥；可选钝化、除氢（高强钢）或涂油防锈。

关键参数与厚度

常用厚度：6–25 μm（装饰 / 通用）；精密导电件3–8 μm；重载耐磨件50 μm 以上。

硬度：电镀镍HV 300–500，化学镀镍（中磷）HV 400–600，均优于镀锌。

盐雾：普通亮镍约48–96 小时；暗镍或多层镍可达500 小时以上（需配套封闭）。

与镀锌、镀铬的选型对比

镀锌：成本最低，户外耐蚀好（牺牲保护）；但硬度低、导电性差，适合户外粗件。

镀镍：导电优、耐磨好、可焊性佳，表面平整；无牺牲保护，破损处易锈蚀，适合室内精密 / 导电场景。

镀铬：硬度最高（HV 600–1000）、极耐磨；成本高、镀层脆，适合滑动件或镍层上的装饰面。

钣金设计与加工要点

结构：避免深盲孔（电镀难覆盖）；复杂内腔优先选化学镀镍。

公差：预留镀层厚度余量（单侧3–15 μm），精密件选化学镀镍以保公差。

焊接与喷涂：镀镍可焊性好；作为喷涂底层需做微粗化处理提升附着力。

成本：镀镍价格比镀锌高30%–50%，化学镀镍更高。

常见缺陷与对策

结合力差：前处理不到位→加强除油与活化，严控清洗水质。

镀层不均 / 烧焦：电流或挂具设计问题→优化挂具与电流密度，复杂件选化学镀镍。

针孔麻点：镀液有杂质或除气不良→加强过滤与除气，添加润湿剂。

适用场景

电子设备：机箱接地片、电池弹片（高导电 + 防氧化）。

精密机械：传感器支架、仪器外壳（尺寸稳定 + 美观）。

厨卫与食品机械：需食品级认证的化学镀镍件（耐蚀 + 安全）。

中间层：镀铬前的打底层，提升结合力与耐蚀性。
