钣金加工手板减重孔

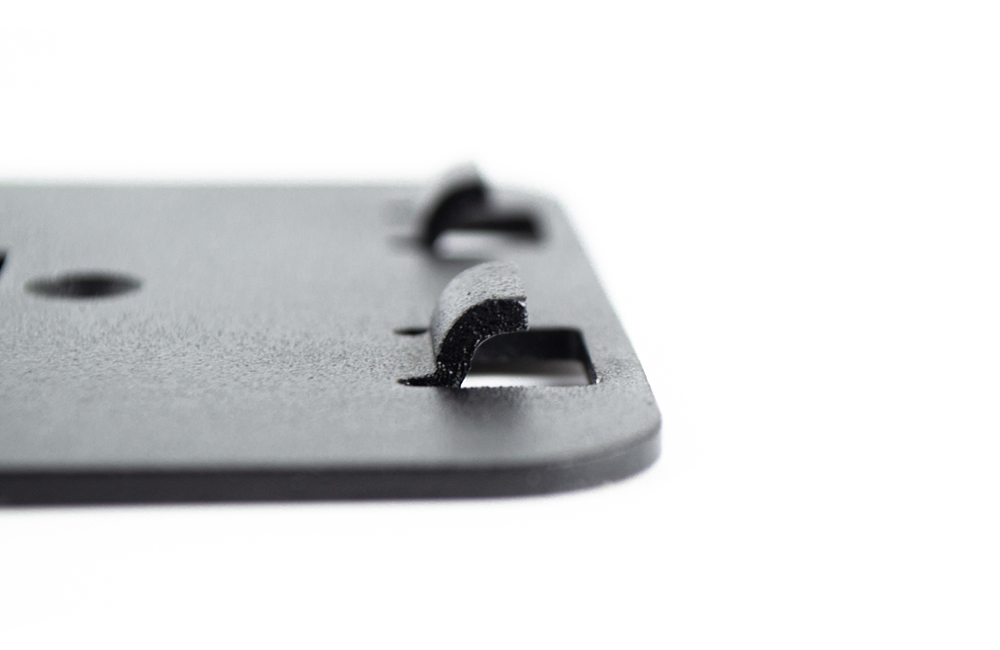

钣金手板减重孔是在钣金件非关键受力区开设的孔，核心是减重、优化应力、方便装配，同时要兼顾强度与可加工性。

一、核心作用

减重降本：移除非必要材料，减轻手板重量，节省材料与加工成本。

优化应力：让应力分布更均匀，减少局部应力集中，提升结构稳定性。

辅助工艺：可兼作定位、装配、散热或穿线孔，简化后续工序。

改善变形：为热胀冷缩留空间，降低折弯 / 成形时的变形风险。

二、设计核心规则（手板优先）

1. 孔型与尺寸

优先圆形孔（易加工、应力集中小）；矩形 / 腰形孔需做圆角过渡（R≥0.5t）。

最小孔径：≥1.0× 板厚 t（激光 / 冲裁）；手板常用Φ5–12mm。

孔深：钣金为薄板，无深孔问题；避免孔径过小导致加工困难。

2. 孔边距（关键防变形）

孔到零件边缘：≥1.5–2.0×t。

孔到折弯线：≥2.0–3.0×t + 折弯半径（手板建议≥3t）。

孔与孔间距：≥1.5–2.0×t。

示例：t=2mm → 孔边距≥4mm，孔距折弯≥6mm。

3. 布局原则

避开焊缝、折弯区、受力筋、安装面等关键部位。

均匀阵列、对称布置，避免局部削弱过大。

孔列尽量平行于折弯方向，减少成形变形。

4. 孔边处理（手板必做）

所有孔口做倒角 C0.5–1mm或圆角 R0.5–1mm，去毛刺、降应力集中。

受力区可加翻边 / 加强筋补偿强度。

三、手板加工方式

激光切割：精度高、无模具、适合复杂孔型与小批量，手板首选。

数控冲孔：效率高、适合标准圆孔，需匹配刀模。

铣削 / 钻削：适合大孔、厚板或特殊孔型，成本较高。

四、常见问题与避坑

孔太靠近折弯 → 折弯时孔被拉长 / 变形 → 加大孔到折弯的距离。

孔边距不足 → 边缘撕裂、强度不足 → 遵守最小边距规则。

孔型尖角 → 应力集中易裂 → 必须圆角过渡。

开孔过多 / 过大 → 刚度不足 → 平衡减重与强度，必要时加筋。

五、手板设计示例（t=2mm）

孔径：Φ6–8mm

孔边距：≥4mm

孔距折弯：≥6mm

孔间距：≥4mm

孔口：C0.7 倒角

布局：均匀阵列，避开折弯与安装区
