钣金手板孔边距简介

关于钣金手板的孔边距，这确实是一个直接影响零件强度和加工可行性的关键参数。简单来说，孔边距就是指孔的中心线（或孔壁）到零件边缘（或折弯线）的最短距离。

如果这个距离留得太小，无论是冲裁还是折弯，都极易导致边缘撕裂、孔位变形，甚至在后续使用中从根部断裂。具体的设计准则，主要看是哪种情况：

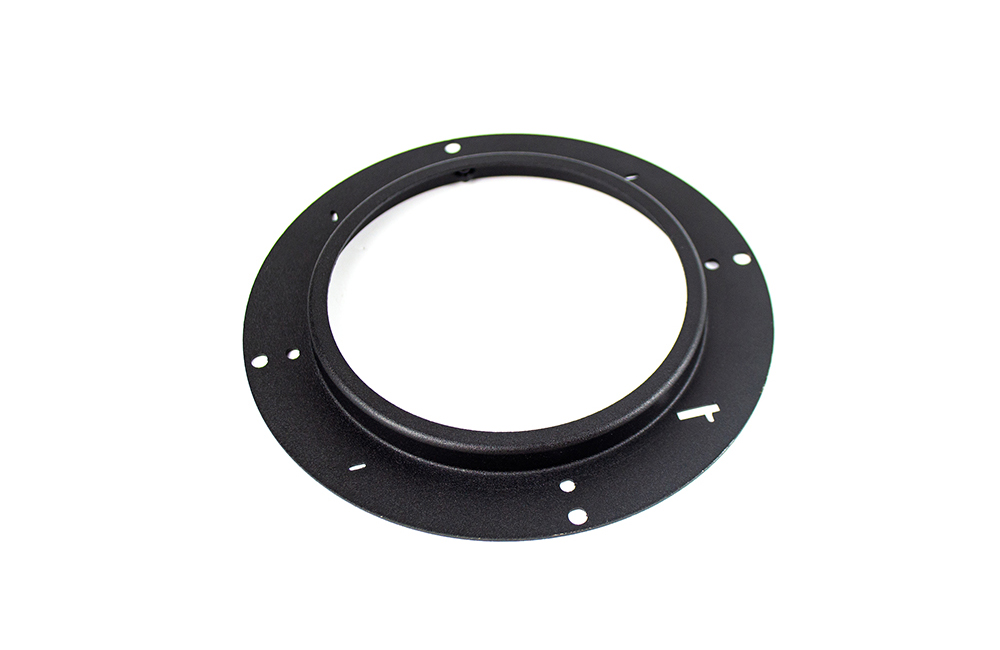

情况一：孔到零件外形边缘（平板上的孔）

这是最基础的边距要求，主要取决于孔边缘与零件外形的相对方向。

核心原则：为了防止冲裁时材料被挤裂，孔壁到零件边缘必须留出足够的安全距离。

具体参数：当孔边缘与零件外形边缘不平行时：最小距离应不小于材料厚度（tt）。当孔边缘与零件外形边缘平行时：最小距离应不小于 1.5t。

简化规则：为了保险起见，很多设计规范会直接建议，所有孔或槽的边距至少取 1.5t（如1.5mm厚的板，边距至少留2.25mm）。

情况二：孔到折弯边（折弯线附近的孔）

这是设计中最容易出问题的地方。如果孔离折弯线太近，折弯时孔会被拉扯变形。

核心原则：必须让孔的位置避开折弯变形区。通常建议在折弯成型后再进行冲孔，但如果必须预先冲孔，就需要确保孔在折弯变形区之外。

具体参数：孔壁到折弯线的距离（XX）需要仔细计算。经验公式：对于常见的圆孔，最小距离 XX 通常要求 X≥2t+RX≥2t+R（RR 为折弯半径）。

例如，2.0mm厚的板，折弯半径0.5mm，那么孔壁到折弯线至少需要 2∗2+0.5=4.5mm。

快速参考：也有资料给出了按板厚的简化参考值：板厚 t≤2.5mmt≤2.5mm 时，X≥2tX≥2t板厚 t>2.5mmt>2.5mm 时，X≥3tX≥3t

特殊情况与设计技巧

如果空间受限，实在无法满足上述距离，也有补救办法：

考虑材料特性：铝合金、黄铜等软材料延展性好，边距可以适当减小（如1.2t）；而不锈钢、高碳钢等硬质材料则需要更保守的边距（如2t以上）。

改变工艺顺序：先折弯、后冲孔。这是从根本上解决折弯拉孔问题的办法，但需要确保折弯后冲孔定位可行。

增加工艺缺口：如果孔必须在折弯线上，可以在折弯线上预先开一个小的应力释放槽或工艺孔，将变形引导至非关键区域。
