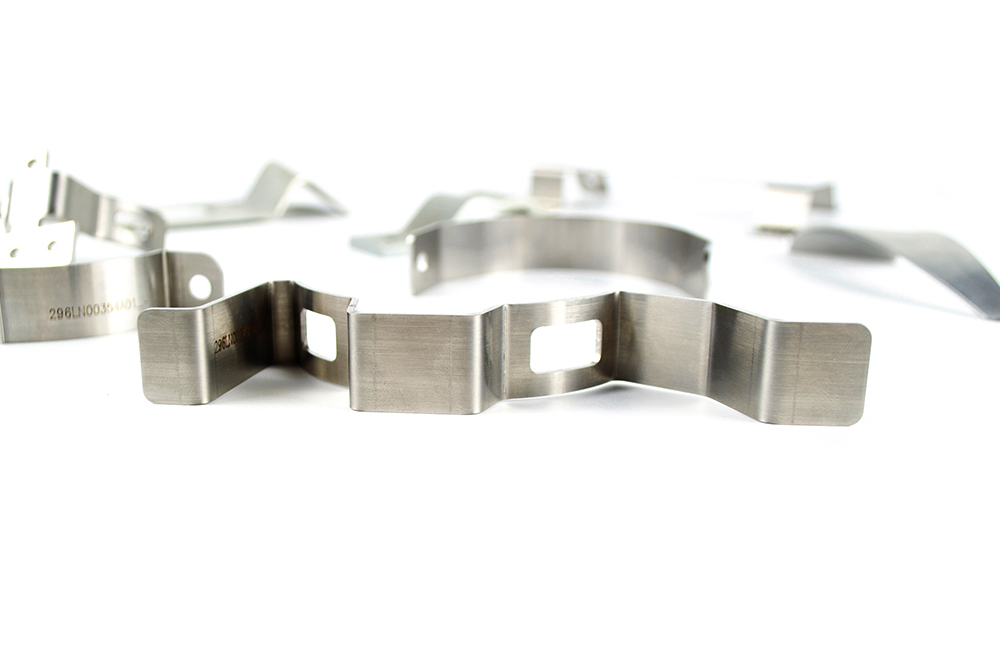

钣金手板拉丝简介

钣金手板拉丝，是一种通过机械摩擦在金属表面形成细腻纹理的表面处理工艺。它能让手板件获得独特的金属质感，掩盖细微瑕疵，同时提升整体的视觉和触觉品质。

什么是拉丝工艺？

简单来说，拉丝就是用砂带、砂轮等工具在金属表面反复摩擦，形成一组组平行、均匀的微观纹路。这不仅能去除零件表面的轻微刀痕、氧化层等缺陷，更重要的是，它能赋予金属一种非镜面、带有柔和光泽的哑光质感，非常具有装饰性。我们常在一些家电面板、数码产品外壳、汽车内饰件上看到这种效果。

手板拉丝的典型流程

手板的拉丝处理是一个需要细心和技巧的步骤，通常遵循以下流程：

前期准备与检验：首先，要检查待加工的钣金件是否平整，尤其是薄板或带网孔的板件，如果有变形必须先校平。同时，要彻底清除工件表面的保护膜、油污或胶渍。

粗拉：这是基础步骤，通常使用较粗的180#砂带（一般会用旧的砂带，因为新的太锋利，容易留下过深的痕迹）进行初步磨削。操作时需控制好压力，使砂带均匀接触工件表面，反复多次，直到工件原有的缺陷被去除，丝纹开始清晰显现。

细拉：粗拉之后，换上更细的320#或400#砂带进行精加工。这一步的目的是让纹理更细致、均匀，表面手感更顺滑。最终完成的表面应无划痕、无烧焦痕迹，并且施工面与相邻面的过渡要自然平直。

纹路类型与材料适配

拉丝可以产生不同的视觉效果，主要分为几种：

直纹：最常见的连续长条纹路，有方向性，看起来清爽利落。通常通过平压式砂带拉丝机获得。

乱纹/雪花纹：没有固定方向的短细纹路，看起来像雪花，柔和雅致。通常通过宽砂带拉丝机获得。

旋纹：圆形的纹路，多用于圆形工件的装饰。

不同金属材料适配拉丝工艺的情况也不同：

不锈钢：最理想的拉丝材料，拉丝后无需额外防锈，耐候性强。

铝合金：非常适合拉丝，且拉丝后常与阳极氧化工艺结合，可以做出色彩丰富且耐磨的表面，是3C产品的常见工艺。

冷轧钢板：可以拉丝，但必须在拉丝后尽快进行防锈处理（如喷漆、电镀），否则极易生锈。

特别注意事项

在做钣金手板拉丝时，有几个关键点需要特别留意：

拉丝的时机非常重要：这是一个核心原则。拉丝处理通常应该在钣金折弯、焊接等成型工艺之前进行。因为拉丝是在平整的板材上操作，如果等零件折弯成型后再拉丝，不仅操作困难，还容易导致角落和折弯处的纹理不均甚至漏拉。

控制拉丝深度：拉丝去除的金属层非常薄，通常要求小于0.1mm。过度打磨会削弱零件强度或影响尺寸精度。

避免“烧焦”：如果拉丝时压力过大或砂带过粗，摩擦生热可能导致金属表面出现焦痕。一旦出现，需立即用黑油棒或少量柴油涂抹在砂带上，再轻轻拉一遍来去除。

注意纹理方向：对于有多个面的复杂零件，如果几个面都需要拉丝，要确保它们的纹理方向一致，否则会显得杂乱，影响最终的外观效果。
