钣金手板压模注意事项

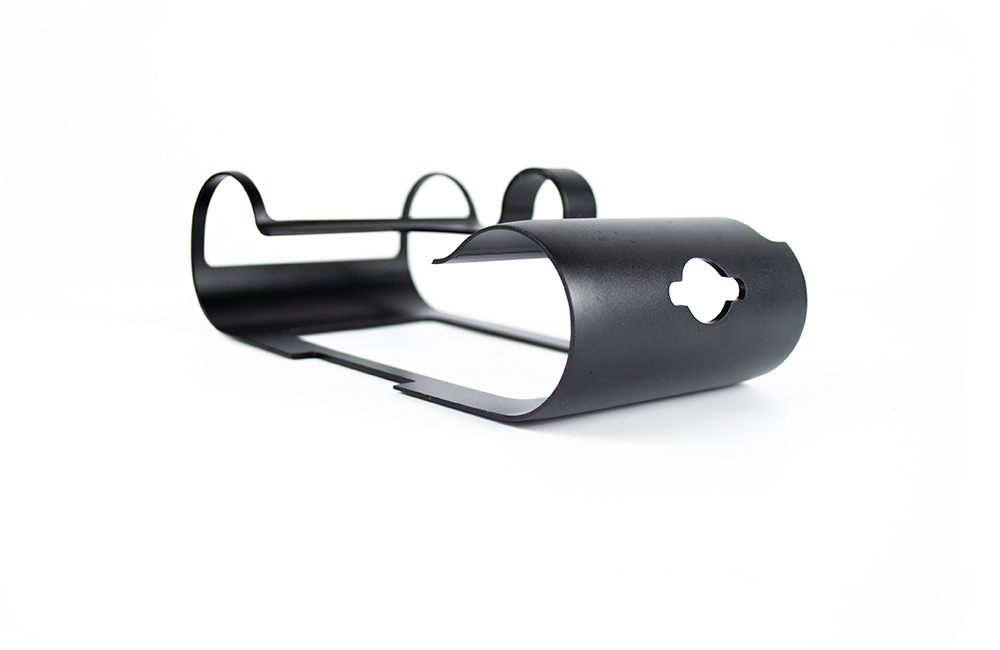

钣金手板压模，核心在于用相对低成本、短周期的简易模具，去实现小批量钣金零件的生产，以此验证产品的冲压工艺、结构和装配可行性。它与量产冲压使用的昂贵且寿命长的钢模有本质区别。

在手板制作中，主要涉及两种压模类型。一种是简易模具，行业内也常称为软模，它的开发周期大约在7到15天，成本相对较低，非常适合1到50件左右的小批量试产，或者用来验证零件的冲压成型性，比如观察材料在拉伸时的流动、回弹情况。这种模具常用的材料是锌合金或者高强度树脂。另一种是精密冲压模具，也就是硬模，它精度高、寿命长，但成本和周期都太高了，在手板阶段除非是为了给后续量产模具做非常关键的预验证，否则极少使用。

接下来看看用手板压模制作一个零件的典型流程，这是一个环环相扣的精细过程。

首先是前期设计与准备。你需要提供准确的3D图纸，并选定材料，常用的有冷轧钢板SPCC、铝合金6061或者不锈钢304等，同时要确定板材的厚度，通常在0.5毫米到3.0毫米之间。图纸上最好能提供展开图，并明确折弯系数，这对后续加工的准确性至关重要。

然后是核心环节，简易模具的设计与制作。根据你的零件形状，工程师会设计并制作出一套锌合金模或树脂模。模具做好后，必须上机调试，一个关键步骤是调整模具间隙，这个间隙通常设定为板厚的5%到10%，以确保冲压出的零件边缘光洁、尺寸精准。

模具调试完毕，就进入冲压加工阶段。首先将板材裁剪成合适的尺寸，然后放在压力机上，利用模具进行冲压。这个过程中可能包含多道工序，比如落料，就是切出零件的外形；折弯，让板材形成角度；还有拉伸，用来成型带有深腔的复杂结构。冲压出首件后，必须进行严格检验，检查零件有无开裂、起皱或毛刺等缺陷，关键尺寸的公差通常要求控制在正负0.1毫米以内。

冲压完成还不算结束，还需要进行后处理与组装。先用专业工具去除冲压留下的毛刺，然后根据设计要求进行表面处理，比如电镀、喷涂或者拉丝，这既能起到防锈作用，也能提升外观质感。最后，将冲压件与其他零件装配在一起，进行装配测试，验证配合间隙和整体功能是否满足设计要求。

那么，如何选择工艺，核心的考量因素其实是数量。

如果你只需要单件，比如1件，那么CNC加工或者直接用折弯机进行钣金加工是更灵活的选择，它们不需要任何模具费，能最快地拿到实物进行验证。当数量上升到小批量，比如2到50件，那么使用简易模具冲压的优势就体现出来了。虽然前期有模具费，但分摊到每个零件上的成本会远低于CNC加工，更重要的是，它能真实模拟量产的冲压工艺，发现潜在问题。如果数量继续增加到中批量，比如50到1000件以上，那么简易模具冲压仍然是性价比较高的选择；当然，如果后续有明确的大批量生产计划，也可以考虑直接开发量产钢模，但这需要更审慎的评估。

在整个过程中，有几个关键点需要特别留意。图纸方面，提供准确的3D模型和标注清晰的2D图纸是基础，图纸上必须明确尺寸公差、折弯半径和展开尺寸。设计方面也要注意避坑，比如，零件上的孔位要尽量远离折弯边，至少要留出两倍料厚加上折弯半径的距离，否则折弯时很容易把孔拉变形。同时，同一零件上的折弯半径最好能统一，这样可以减少模具调整次数，提升效率。折弯的角度也不能太小，例如冷轧钢板的最小折弯半径建议不小于一倍料厚，而不锈钢则需要留出更大余量，建议不小于1.5倍料厚。材料方面，如果你选用了冷轧钢板，加工后一定要尽快安排防锈处理，比如喷塑或电镀，否则在空气中暴露很快就会生锈。而不锈钢或铝板则可以稍微从容一些，先装配测试再做表面处理。最后，所有金属板材在冲压后都会发生回弹，导致折弯角度和尺寸有偏差，这需要在设计模具时就进行补偿，比如想要折弯90度，模具的角度可能会做成88或89度，以此来抵消回弹的影响。
