solidworks钣金手板技巧

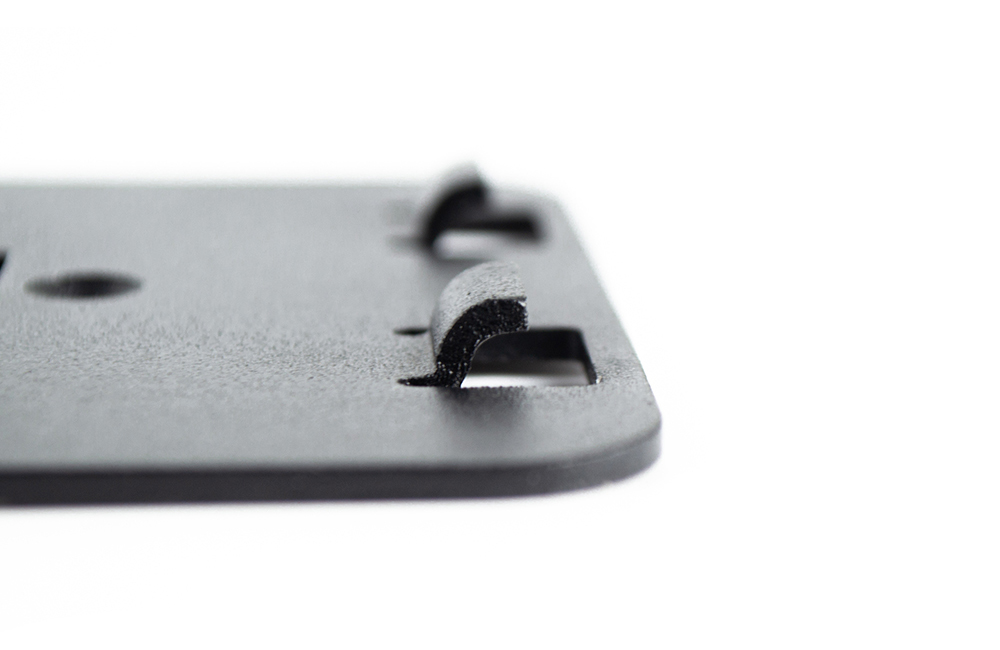

核心工艺参数自查要点

无论用哪种方法，最终设计都要落在具体的工艺参数上。以下几个关键数据是设计的硬指标，建议养成核对习惯：

1. 折弯半径

核心要求：折弯处的内侧圆角半径（R角）通常建议大于或等于材料厚度（t）。

具体经验：薄板（如1mm以下）可取R=t；厚板（如3mm以上）建议取R=1.5t甚至更大。

原因：半径过小，板材外侧在拉伸时容易应力集中甚至开裂。

2. 孔边距

核心要求：板面上任何孔、槽的边缘，到最近折弯起点的直线距离，应保证至少为“2倍板厚 + 折弯半径”。

原因：距离太近，折弯时模具的拉扯力会把孔拉变形，导致手板精度不达标。

3. 最小孔径

核心要求：在钣金件上直接冲压出的圆孔，其直径不应小于板厚。

原因：冲孔相当于用模具在板上“切”下一个圆。如果孔太小（比如0.5mm的孔用在2mm板上），冲头本身太细，冲压瞬间极易崩断。

4. 尖角处理

核心要求：在设计和草图绘制时，避免出现任何锋利的90度内角，务必用“圆角”命令处理所有尖角（一般倒R0.5~2mm的小圆角）。

原因：尖角不仅是应力集中的源头（手板在受力时容易从此处撕裂），还会割伤操作人员的手。

5. 加强筋高度

核心要求：如果需要通过压筋来增加强度，加强筋的凸起高度不宜超过板厚的3倍。

原因：筋压得太高，材料延展性跟不上，会导致顶部拉裂或板材整体扭曲变形。
