钣金环形折弯简介

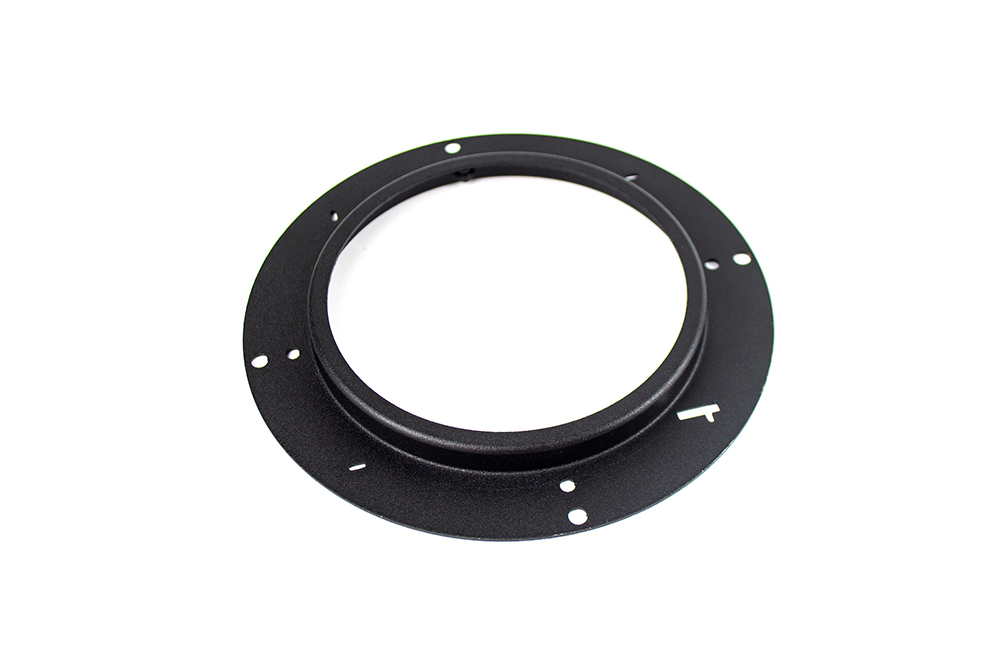

在钣金手板制作中，“环形折弯”通常不是指在折弯机上一步到位折出一个完整的圆环，而是指将板材弯曲成弧形、半圆或接近闭环形状的工艺，最终通过焊接或其他连接方式形成一个完整的环形结构。这种工艺常用于制作圆环法兰、管道抱箍、圆形设备外壳等。

环形折弯与普通的V形折弯最大的不同在于，它追求的是大半径的圆弧成形，而不是锐利的角度，因此对材料的塑性、模具的选择和受力控制有特殊要求。

常见的环形折弯工艺方法

根据环形半径的大小、板材厚度以及设备条件，主要有以下几种实现方式：

折弯机分段成形（手板常用）这是手板制作中最灵活的方法。在没有专用卷板机的情况下，利用数控折弯机，通过计算将圆弧分成若干段小角度的折弯（比如每刀折2-3度），逐步逼近所需的圆弧。这种方法的关键在于精确的计算和编程，需要确保每一刀的进给量和定位精度一致，否则圆弧会不圆滑，出现棱角。折弯机分段成形适合中小尺寸、对圆度要求不是极端苛刻的环形件。

卷板机滚圆（专业大批量）当环形直径较大或批量较大时，使用三辊或四辊卷板机是更高效的选择。板材通过上下滚轴的连续挤压，产生均匀的塑性变形，直接滚成所需的圆形。这种方法成形的圆弧非常光顺，效率也高，但需要专用的卷板设备。

特殊模具一次成形（针对特定截面）如果环形件的截面形状复杂（例如带有翻边、槽型等），通常会设计专用的上下模，在压力机上一次冲压成形。这种方法的精度和一致性最高，但模具成本也最高，主要用于量产。

关键技术要点与挑战

无论采用哪种方法，要做出高质量的环形折弯，有几个核心要点需要特别注意：

回弹是最大挑战：金属板材在弯曲后都会有一定的回弹，环形折弯由于是弧形，回弹更难预测。通常需要通过反复试验，将折弯角度适当“过弯”来补偿回弹量。对于不锈钢等硬材料，甚至可能需要预留回弹角或使用特定角度的模具（如88°下模）。

材料选择至关重要：材料的塑性直接决定了折弯成败。低碳钢（如SPCC、Q235）、铝合金（如5052）等塑性好的材料更容易成形。而高碳钢、某些硬状态的不锈钢在折弯时极易在受拉的外侧产生裂纹。如果必须使用硬材料，可能需要先进行退火处理，或者选择加热折弯的工艺。

开裂和起皱的预防：开裂通常发生在圆弧的外侧，原因可能是弯曲半径相对于板厚来说太小（一般建议内半径R ≥ 0.5~1倍板厚），或者材料的轧制方向与折弯线平行，这是应该避免的。起皱则多发生在圆弧内侧，特别是薄板在压缩力作用下容易失稳，可以通过增加支撑或采用更稳定的工艺来解决。

精准的展开尺寸计算：要得到准确的环形尺寸，必须精确计算下料长度。这需要用到中性层的概念——在弯曲过程中，材料外侧受拉伸长，内侧受压缩短，只有中间某一层（中性层）的长度不变。计算展开长度时，需要根据材料、板厚和弯曲半径找到中性层的位置（通常用K因子表示），才能算出准确的料长。

环形折弯的工艺细节很大程度上取决于你具体的零件形状（是简单的圆环还是带其他结构）、材料、板厚以及精度要求。
