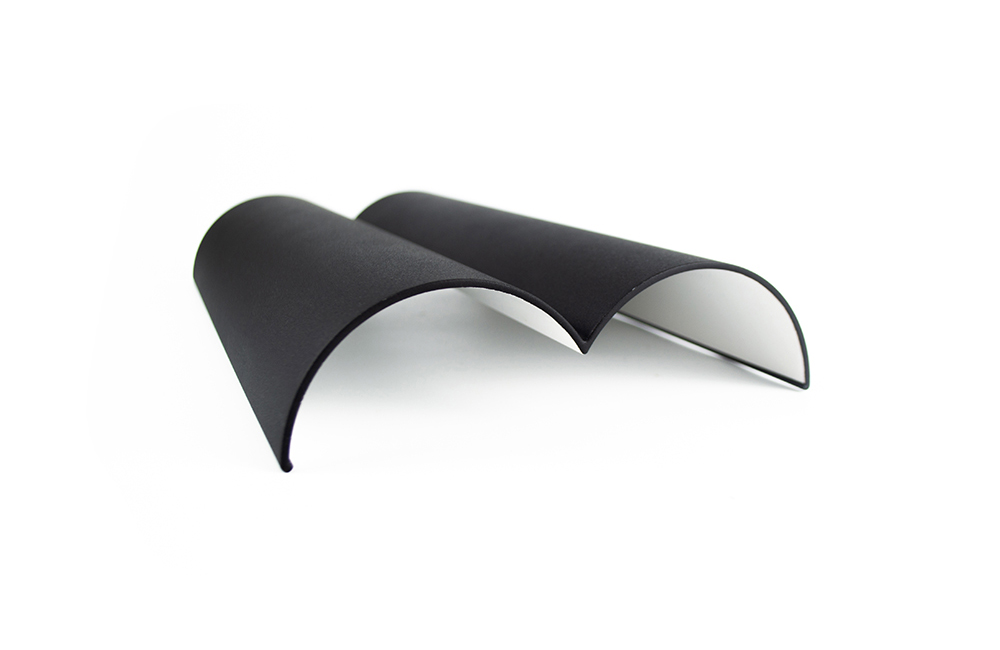

钣金手板圆弧折弯方式

一、三种主流加工方式

第一种，用折弯机搭配圆弧模具加工。
这种方式最适合加工小半径的圆弧，比如半径在板材厚度50倍以内的那种。它也是手板阶段的首选，因为精度高，弧度均匀。具体操作时，需要根据你设计的弧度定制一套专用的上下模具。这里有个很重要的操作细节：如果板材比较厚，超过3毫米，千万不能想着一次压到位，那样容易把板材压裂。正确的做法是分两到三次逐步加压，让材料慢慢成型，释放内应力。

第二种，用滚圆机滚弯。
如果你的零件是大型的圆弧，或者要卷成一个完整的圆筒，比如圆柱形的设备外壳，那就该用滚圆机了。它通过三个辊轮滚动，把板材逐步卷成弧形，效率很高，曲面也很平滑。不过，用滚圆机有个必须注意的地方：在滚圆之前，一定要先用模具或压力把板材的两头压弯。否则，板材两端各有一段是滚不到的，会留下直边，导致零件直接报废。

第三种，用数控折弯机进行分段折弯。
有时候，你只是偶尔需要一个大圆弧，不想去定制专用的圆弧模具。这时可以利用普通的V型槽模具，通过编程让折弯机在多个位置进行小角度的递增折弯，用很多段微小的折痕拼接出一个大致的圆弧。这种方法的优点是无需新增模具成本。它的弧面光滑程度取决于折弯的步距，步距越小，弧面越平滑，但加工时间也越长，需要平衡好精度和效率。

二、核心工艺参数与避坑指南

不管你选哪种方法，下面这几个原则是通用的，直接关系到零件能不能做出来、做好看。

首先，要关注最小折弯半径。
这是最关键的参数，半径如果太小，板材的外侧就会被拉裂。不同材料能承受的最小内半径不一样：

铝板（比如6061）延展性好，最小半径可以做到板厚的0.8到1倍。

冷轧钢（比如Q235），最小半径通常是板厚的1倍左右。

不锈钢（比如304）比较硬，最小半径需要达到板厚的1.5到2倍。

设计的时候，这个半径宁可留大一点，也不要冒险取最小值。

其次，设计时要避开孔位。
折弯会产生很大的拉应力。如果零件上有孔或者槽，离折弯线太近，折弯时就会被拉变形。安全距离一般是：孔边到折弯起点的距离，至少要大于等于3倍板厚再加上折弯半径。最好的做法是，在圆弧折弯的区域里不要设计任何孔或槽。如果实在没办法，可以先把零件折弯好，再用激光去开孔，但这样会增加工序和成本。

最后，注意模具匹配和表面保护。

薄板可以尝试一次成型，厚板一定要分次压弯。

如果做的是不锈钢或者表面有涂层的板材，为了防止模具在材料表面留下划痕，可以在中间贴一层PE保护膜，或者添加专用的润滑液。

总结一下就是：小圆弧找折弯机配圆弧模，大圆弧找滚圆机，没模具时用数控折弯机分段赶圆。设计时务必核对最小半径，并让孔位远离折弯区。
