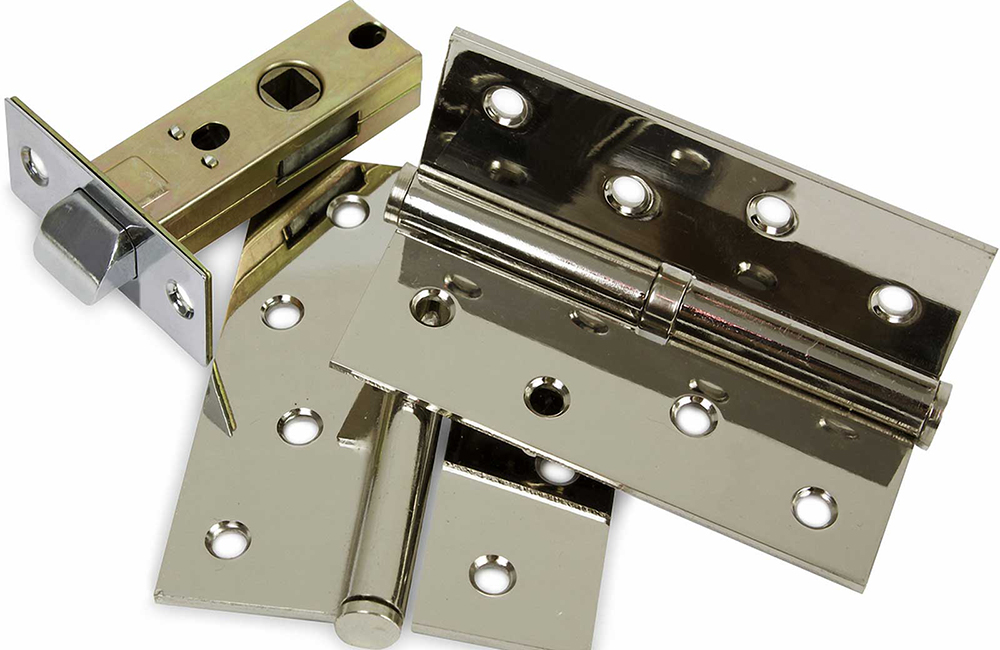

钣金铰链手板模型过程

制作一个钣金铰链手板模型，核心在于用制造量产件的工艺（如切割、折弯）来快速、低成本地做出少数几个样品，用来验证设计是否合理、装配是否顺畅。整个过程大致可以分为以下几个步骤：

第一步：前期设计与选型

这是确保手板成功的基础，需要在电脑上把活做细。

精确的图纸设计：使用SolidWorks、CAD等软件建立三维模型。设计时就要考虑好板材厚度、折弯角度、轴孔配合的间隙，以及各个部件（如铰链主体、轴销、限位片）之间是否会运动干涉。

合理选择材料：根据铰链的用途和强度要求来选材。常用材料包括：不锈钢（如304）：耐腐蚀、强度高，适合户外或承重要求高的场景。

铝合金（如6061）：重量轻、易加工，适合对减重有要求的场合。冷轧钢板（SPCC）：成本低、折弯性能好，适合内部结构件。板材厚度：小型铰链通常选0.5-2mm的薄板，重型铰链则需要更厚的板材。

第二步：核心加工工艺

这一步是将图纸转化为实物的关键，通过几种工艺的灵活组合来完成。

下料（切割）：用激光切割在金属平板上切出铰链的展开形状和所有孔位。这是手板打样的首选，精度高（可达±0.1mm）、速度快，无需开模。

折弯成型：使用数控折弯机，将切好的平板按照图纸折弯成立体形状。折弯时需要考虑金属的"回弹"特性（比如要折90°，可能实际需要折到88-89°），并遵循"先小边后大边"的顺序，避免工具干涉。

轴销与孔位加工：钻孔：铰链的轴孔需要精加工，公差通常控制在±0.05mm以内，以保证转动顺畅。车削轴销：用圆钢在车床上加工出轴销，保证表面光洁度。

连接与组装：如果铰链由多个零件组成，可以用点焊或氩弧焊（变形小、美观）进行固定，然后打磨平整焊缝。之后将轴销插入孔中进行装配测试，检查开合是否灵活，间隙是否合适（通常在0.1-0.2mm）。

第三步：表面处理与后处理

让手板不仅好用，还要好看，同时为后续工作做准备。

修整与打磨：对所有切割和折弯的边缘进行去毛刺、倒钝处理，防止割手，也为后续的表面处理打好基底。

表面处理：根据需要选择，常见的有：喷漆/喷塑：改变颜色，提供保护层。阳极氧化：适用于铝合金，能生成坚硬、耐磨且色彩丰富的氧化膜，提升耐腐蚀性。拉丝/抛光：获得特定的金属质感。

第四步：检测验证与迭代

手板的最终目的就是为了发现问题、进行优化。

精度与功能检测：尺寸测量：用游标卡尺等工具检查关键尺寸，确保符合图纸公差。装配测试：将做好的铰链手板安装到实际的产品结构中，验证孔位是否对齐、安装是否方便、有无干涉。功能测试：模拟真实使用，反复开合铰链，检查其灵活度、承重能力和耐久性。

设计迭代：根据测试中发现的问题（如"开合太紧"、"孔位有偏差"），修改三维模型，然后重新打样验证，直到满足所有设计要求。

几个帮你避免返工的小建议

图纸提供展开图：给加工厂最好同时提供3D成品图和准确的展开图，并注明折弯系数，能有效避免尺寸偏差。

预留装配间隙：在与其它零件配合的地方，留出0.1-0.2mm的间隙，可以避免装配时过紧或过松。

孔位别太靠边：设计孔位时，让孔与折弯边的距离大于2倍板厚+折弯半径，可以防止折弯时孔被拉变形。
