非标件手板钣金是什么意思

“非标件手板钣金”指的是非标准零件的手板模型，且采用钣金工艺制作。这是产品研发初期非常关键的一环。

我来帮你拆解一下这个概念，并说明其制作流程和注意事项。

一、概念拆解

非标件：指没有国家标准或行业标准规定的形状、尺寸、公差等参数的零件。相比螺栓、轴承等标准件，非标件是根据特定产品需求独立设计的。

手板：也叫样件或原型。在产品开模或量产前，按照设计图纸制作的少量实物模型，用于验证外观、结构、装配可行性和功能。

钣金：针对金属薄板的一种冷加工工艺，包括剪、冲、折、焊、铆等。相比CNC切削（从整块材料上切削）或3D打印，钣金工艺更接近真实量产工艺。

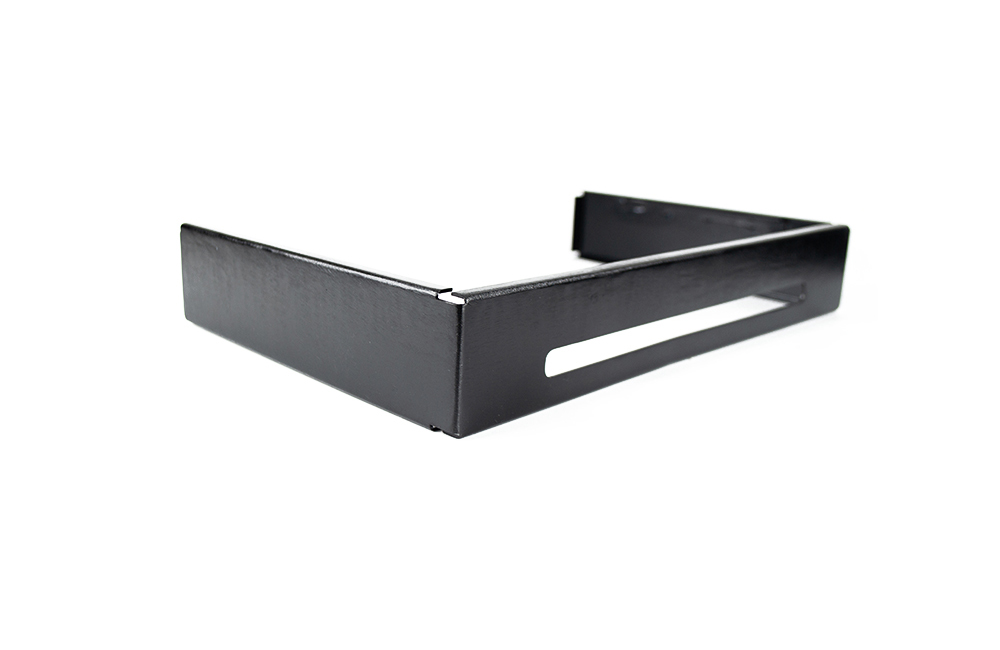

因此，非标件手板钣金特指：用钣金工艺制作的、用于验证的非标金属零件样件。

二、常见应用场景

这类手板常见于以下行业的产品研发阶段：

机箱/机柜：服务器机箱、电源外壳、工业控制柜、仪器仪表外壳。

汽车/交通工具：车身覆盖件、支架、电池盒、散热器护罩。

医疗器械：设备外壳、手术台附件、推车钣金件。

新能源与自动化：光伏逆变器外壳、机器人本体钣金件、自动化设备防护罩。

三、制作流程

标准的非标钣金手板加工流程通常如下：

图纸审核：确认3D图档（如SolidWorks、UG、Pro/E设计的STEP或IGS格式），评估是否适合钣金工艺。重点检查折弯半径、孔边距、干涉等问题，并考虑是否预留了合理的展开系数（K因子）。

编程与展开：工程师将3D模型展开为2D平面图，生成激光切割或数控冲床的加工程序。

下料：选用合适的材料（如SECC镀锌钢板、SGCC热镀锌钢板、SPCC冷轧钢板、SUS304不锈钢、AL6061铝合金等），通过激光切割或数控冲床完成下料。

成型：通过数控折弯机进行折弯。对于手板件，有时还需通过简易模具进行拉伸、冲凸包等工序。

钳工与整形：进行攻牙、倒角、压铆（压螺母/螺柱）、点焊等操作。手板阶段常有少量焊接工序，完成后需要打磨焊疤。

表面处理：根据需求进行拉丝、喷砂、烤漆（通常为静电喷涂）、氧化（针对铝件）、丝印等处理。

组装与检验：将多部件组装，检验尺寸精度、平面度、折弯角度及装配效果。

四、手板钣金与量产钣金的区别

模具方面：手板钣金一般不用正式模具，最多用简易简易模或软模，前期投入小；量产钣金则需要开钢模或连续模，模具费用高，但分摊到每个零件上的成本很低。

成本与周期：手板钣金单件价格高，但胜在速度快，通常3到7天就能拿到样件；量产钣金前期周期长（开模30到60天很常见），一旦模具完成，后续生产快且单价极低。

精度与工艺：手板钣金的公差一般在±0.1mm到±0.3mm左右，能满足功能验证需求；量产钣金通过模具保证，精度更稳定，可以做到±0.05mm以内。同时，量产可以完成深拉伸、复杂折弯等成型工艺，手板阶段遇到这类结构往往需要拆分或简化。

表面处理：手板阶段通常采用喷漆、烤漆、氧化、拉丝等方式，生产灵活但批次间可能略有差异；量产阶段会使用喷涂流水线、电镀等成熟工艺，一致性更好。

五、寻找供应商时的注意事项

如果你需要制作此类手板，可以关注以下几点：

询问“是否支持激光切割与数控折弯”：这是手板钣金的基础设备，大多数加工厂都具备。

关注“表面处理能力”：手板件往往不需要开喷塑流水线，但需要工厂能提供喷漆、烤漆或外包氧化服务。

确认“焊接与打磨工艺”：手板件常涉及拼接，好的打磨师傅能保证焊疤平整，接近最终产品效果。

沟通“工期”：手板钣金的瓶颈通常不在切割，而在折弯排期和表面处理。东莞齐乐手板厂，专注制造业3d打印，cnc加工，硅胶复模手板，为工业制造客户提供新产品设计研发的精准验证展示手板模型。
