钣金手板钻床的作用

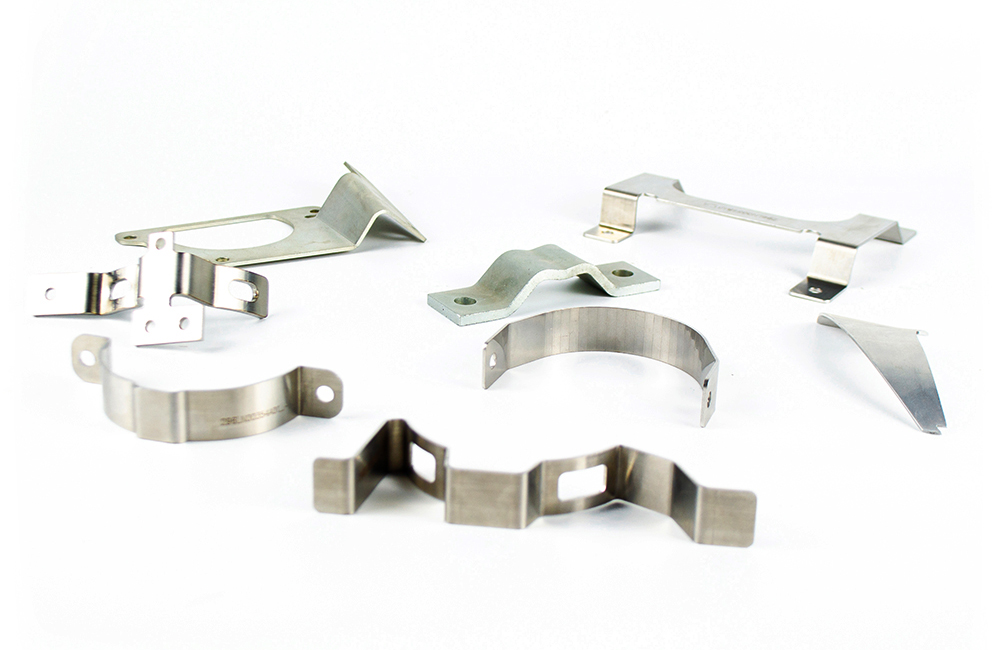

在钣金手板制作过程中，钻床（尤其是台钻和立式钻床）是完成钻孔、攻丝、铰孔、沉头等工序的核心设备。由于钣金件通常具有薄壁、易变形、孔位精度要求高的特点，钻床加工需要特别注意工装夹具、刀具选择和操作手法。

以下是钣金手板钻床加工的关键要点：

一、钻床类型选择

对于钣金手板加工，最常用的是台钻和立式钻床。

台钻适合加工厚度在5mm以下、孔径在13mm以内的薄板手板，占地小、操作灵活，适合小批量、多品种的手板生产。立式钻床则适用于较厚的钣金件（如5mm以上）或需要较大孔径的加工，主轴刚性好、进给稳定，适合精度要求较高的孔加工。

如果手板上有大量螺纹孔需要加工，可以考虑使用攻丝机配合钻床使用，提高攻丝效率和螺纹质量。

二、装夹方式：防止变形和移位

钣金件钻孔最大的风险是工件翘曲和旋转伤人，因此装夹至关重要。

对于平面度要求高的大面积薄板，应采用平口钳加垫块的方式，让工件完全贴合钳口底面，避免悬空导致钻孔时向下凹陷变形。对于形状不规则的钣金件，可使用压板将工件直接固定在钻床工作台上，压点尽量靠近钻孔位置。

对于批量加工或需要精确定位的手板，建议制作简易钻孔夹具，利用钣金件上已有的定位孔或外形轮廓进行限位，既能提高效率，又能保证孔位一致性。

关键提醒：绝对禁止用手直接握持钣金件进行钻孔！薄板在钻头钻穿的瞬间很容易被带起旋转，造成严重工伤。

三、钻头选用与修磨

钣金手板常用的材料包括铝合金、不锈钢、冷轧板等，不同材料对钻头的要求不同。

普通麻花钻是通用选择，适合大多数钣金材料。但对于薄板（厚度小于2mm），标准麻花钻的螺旋角较大，钻穿时容易产生“钻头抓取”现象，将工件带起旋转。此时建议将钻头修磨成薄板群钻形式，即磨短横刃、减小顶角（约90°-100°），使钻头在钻穿瞬间能“切”出一个圆孔而非“拉”起工件。

阶梯钻（台阶钻）是钣金钻孔的利器，尤其适合加工薄板上的过孔或沉头孔。它可以在一次进给中完成钻孔和倒角，孔壁光滑、无毛刺，效率高且质量好。

中心钻用于精确定位。在正式钻孔前，先用中心钻打一个浅定位孔，可以有效防止大钻头在斜面上打滑跑偏，尤其重要。

四、钻孔参数与操作技巧

转速选择：钻头直径越小，转速越高。以钻头直径5mm为例，加工铝合金时转速约2000-3000转/分钟，加工不锈钢时约800-1200转/分钟。原则是小钻头高转速、大钻头低转速。

进给控制：钣金钻孔的关键在于钻穿瞬间要减速。当钻头即将钻穿工件底部时，应手动减小进给压力，让钻头“切”穿而非“冲”穿，这样可以显著减少毛刺和工件变形。

冷却润滑：加工不锈钢或较厚的铝板时，必须使用切削液或切削油进行冷却润滑。对于薄板快速钻孔，也可以使用风冷或手动刷油。润滑能延长钻头寿命、降低切削力、减少毛刺。

去毛刺：钻孔完成后，应及时用倒角器或大直径钻头手动将孔口毛刺去除。对于背面毛刺，可以在钻孔时在工件下方垫一块废旧木板或铝板，使毛刺“钻”入垫板中，减少背面毛刺高度。

五、螺纹孔的钻削与攻丝

钣金手板上经常需要加工螺纹孔，用于装配连接。对于厚度足够的钣金（通常大于1.5倍螺纹直径），可以直接在材料上钻孔攻丝。

攻丝前必须选择正确的底孔直径。以M3螺纹为例，底孔直径约2.5mm；M4底孔约3.3mm；M5底孔约4.2mm。底孔过小会导致丝锥折断，底孔过大则螺纹强度不足。

攻丝时建议使用机用丝锥配合攻丝夹头，并确保丝锥与工件表面垂直。对于通孔，可以使用螺旋槽丝锥，排屑顺畅；对于盲孔，使用螺尖丝锥或手动攻丝，注意及时退屑。攻丝过程中必须加注攻丝油或切削液，尤其是加工不锈钢时，这一步不可或缺。

对于薄板（厚度小于1.2mm）或对螺纹强度有要求的部位，建议采用压铆螺母或拉铆螺母，而不是直接在板上攻丝。这种方式不仅螺纹强度更高，而且无需考虑底孔深度问题，是钣金手板常用的螺纹解决方案。

六、常见问题与解决

孔位偏移：通常是划线不准或钻头打滑导致。解决方法是先用中心钻打定位孔，或者在钻孔前用样冲在孔位中心敲一个凹坑引导钻头。

孔口毛刺过大：钻头不够锋利、进给速度过快，或钻穿时未减速。解决方法是修磨钻头、控制钻穿时的进给速度，并在钻孔后增加去毛刺工序。

工件变形或翘曲：装夹不牢或垫块不平整。解决方法是确保工件完全贴合垫块，压点靠近钻孔位置；对于极薄板（<0.8mm），可以考虑在钻床上使用“下模支撑”结构，即在工作台上放置一块有通孔的垫板，让钻头钻穿后进入垫板孔中，减少对工件的冲击。

丝锥折断：底孔直径偏小、攻丝时未加润滑、丝锥未垂直或攻到底后未及时反转退刀。解决方法是严格按照标准选择底孔直径，攻丝时保持垂直并充分润滑，盲孔攻丝时注意清理切屑。

总结

钣金手板的钻床加工，核心要点可以归纳为：

装夹要牢——防止变形和旋转伤人

钻头要利——薄板使用阶梯钻或修磨群钻

参数要对——小钻头高转速，钻穿时减速

去毛刺要勤——孔口正反面都要处理

螺纹孔优先考虑压铆——比直接攻丝更可靠
