钣金手板在制作过程中,由于工艺链长(涉及激光切割、折弯、焊接、打磨、表面处理等多个环节),很容易出现各类缺陷。这些缺陷如果不加控制,会直接影响手板的装配精度和外观效果。
以下是钣金手板制作中最常见的几类缺陷、成因分析及解决办法:
1. 边缘毛刺严重
现象:切割边缘残留硬质挂渣或毛刺,不仅影响安全,还会导致后续折弯时定位不准或焊接不牢。
成因:激光切割参数不当(功率不足、速度过快、焦点位置偏差),或辅助气体压力不足。
解决:调整激光切割参数,确保切割面光滑;对于不锈钢或铝板,使用氮气切割可有效减少毛刺;必要时增加去毛刺工序(如振动研磨、人工打磨)。
2. 热影响区过大或变形
现象:切割边缘有明显的烧灼变色,薄板件切割后发生翘曲。
成因:激光功率过高、切割速度过慢,导致热量过度积累。
解决:优化切割路径,采用“微连接”工艺固定工件防止翘曲;对于薄板(<1mm),可使用光纤激光器配合高速切割减少热输入。
1. 折弯裂纹
现象:折弯圆角处出现细小裂纹,严重时直接断裂。
成因:材料硬度偏高或延伸率不足;折弯内圆角过小(小于材料板厚);折弯方向与材料轧制方向平行。
解决:选用延伸率好的材料(如铝板选6061-O态而非T6态);折弯内圆角至少取1倍板厚;折弯线尽量垂直于材料轧制方向;必要时进行退火处理。
2. 回弹过大导致角度不准
现象:折弯后实际角度大于预期角度,手板装配时出现缝隙。
成因:材料的弹性模量较低(如铝、不锈钢),或折弯机补偿不足。
解决:根据材料特性,通过试折弯确定补偿量;使用带角度测量系统的数控折弯机;对于高回弹材料,可采用“过折弯”或增加压印工艺。
3. 压痕与划伤
现象:折弯处表面有明显的模具压痕或划伤,影响外观。
成因:折弯模具未做防护,或材料表面硬度较低。
解决:在折弯下模上加贴保护膜或使用聚氨酯垫片;对于外观要求高的手板,可采用“无痕折弯”模具,或在折弯后再进行表面处理遮盖。

1. 焊接变形
现象:焊接后工件发生扭曲、翘曲,平面度超差。
成因:焊接热量输入不均,或未采取有效的固定措施。
解决:采用点焊或分段跳焊代替连续焊,减少热量积累;焊接前使用工装夹具固定;对于薄板,可采用激光焊接替代氩弧焊,热影响区小、变形小。
2. 焊瘤、咬边与气孔
现象:焊缝不平整、边缘有凹陷或内部有小孔。
成因:焊接电流、速度不匹配,或母材表面有油污、氧化皮。
解决:焊接前彻底清洁焊接区域;调整焊接参数;对于外观手板,焊接后需进行打磨、刮腻子处理,确保表面平整。
3. 焊点过深或烧穿
现象:点焊位置背面有明显凸起,甚至烧穿。
成因:焊接电流过大、压力不足或板材过薄。
解决:对于薄板(<1mm)点焊,需使用小电流、短时间参数,并严格控制电极头压力和状态。
1. 打磨痕迹明显
现象:表面处理后仍能看见粗砂纸留下的划痕,影响美观。
成因:打磨工序跳号太大,没有从粗到细逐级过渡。
解决:遵循“粗磨→中磨→细磨”的流程,每一级砂纸去除上一级痕迹;对于要求镜面效果的,需使用油石或抛光轮进行精细抛光。
2. 表面处理后起皮或脱落
现象:喷漆或阳极氧化后,表面涂层出现起皮、气泡或脱落。
成因:前处理不彻底,表面残留油污或氧化皮;或者打磨时未将焊接氧化层完全去除。
解决:表面处理前必须彻底除油(超声波清洗)和喷砂粗化;对于焊接区域,必须打磨至露出金属光泽后方可进行表面处理。
3. 棱角塌陷
现象:锐利的棱边在打磨后变得圆钝,失去原有的锋利感。
成因:打磨过度,尤其手工打磨时在边缘处用力过大。
解决:打磨时使用平直垫块辅助,避免直接用手捏砂纸在棱边处打磨;对于需要保持锐角的部位,可采用保护措施或预留余量。

1. 孔位偏移或螺纹滑牙
现象:装配时螺丝孔对不上,或螺纹强度不足导致滑牙。
成因:折弯展开图计算错误,导致折弯后孔位偏移;或攻丝时底孔尺寸偏大、深度不足。

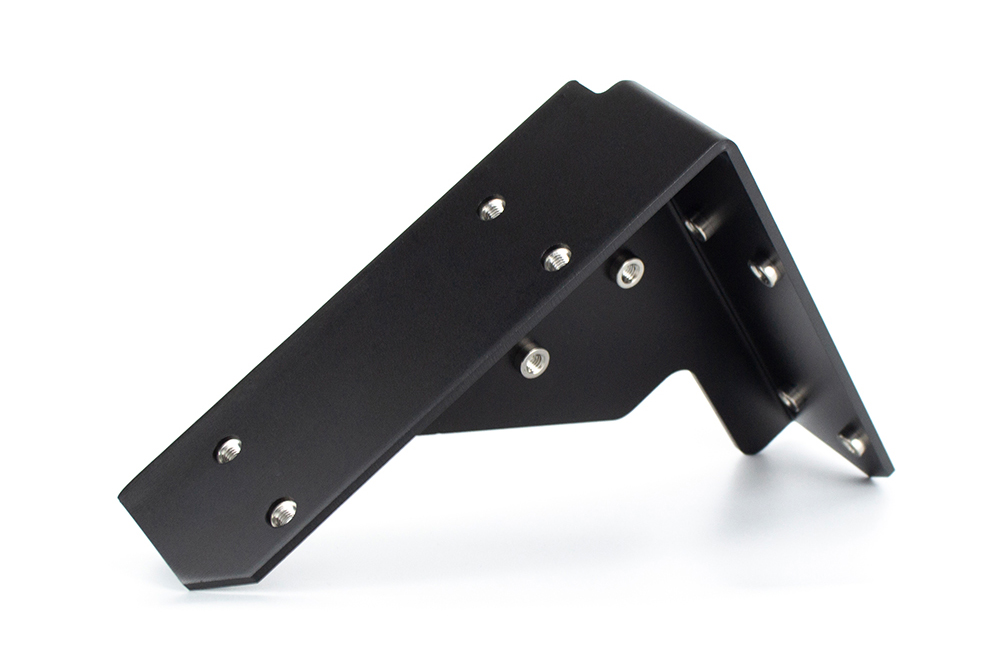

解决:折弯前进行展开尺寸精确计算,必要时预留试折弯验证;对于重要螺纹孔,建议采用压铆螺母或螺纹套,比直接攻丝更可靠。
2. 毛刺未清导致装配干涉
现象:组装时发现零件边缘毛刺相互干涉,无法紧密贴合。
成因:下料或钻孔后的毛刺未完全去除就进入折弯或装配工序。
解决:在折弯前增加去毛刺工序;对于内部结构件,要求所有边角倒钝。
在设计阶段:合理设计折弯圆角(不小于板厚)、避免过于复杂的折弯结构、预留焊接定位基准。
在工艺阶段:制定清晰的工艺路线,明确每道工序的质量标准,尤其是折弯展开图必须经过验证。
在操作阶段:激光切割后及时去毛刺;折弯前确认模具无压痕;焊接前固定工装并清洁表面;打磨遵循逐级过渡原则。
在检验阶段:重点检查折弯角度、孔位精度、焊接区域平整度,以及表面处理前的清洁度。
