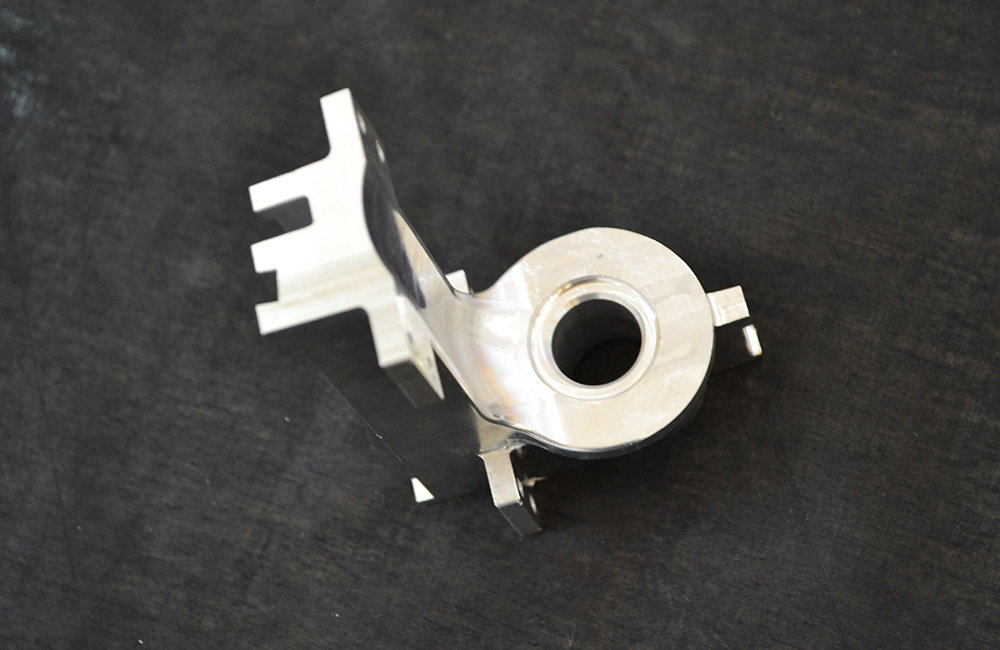

数控冲孔加工详细介绍

数控冲孔加工是钣金加工中的核心工序之一，指在数控冲床（NCT，Numerically Controlled Turret Punch Press）上，通过预先编制好的程序，控制冲头按设定路径对金属板材进行冲裁、成形等一系列加工的过程。

与激光切割、等离子切割等热加工方式不同，数控冲孔属于冷加工，依靠冲击力实现材料的分离或变形。它在大批量、多品种的钣金生产中扮演着不可替代的角色。

一、数控冲孔的基本原理

数控冲床的工作方式类似于一台“智能冲压机”。其核心部件是一个转塔，上面安装了多种不同形状和功能的模具（如圆孔、方孔、异形孔、百叶窗、敲落孔、翻边模等）。

加工时，板材由夹钳夹持，在X轴和Y轴方向移动，而转塔选择相应的模具，在Z轴方向进行冲压。通过程序控制，可以在板材上的任意位置冲出所需的形状。现代数控冲床的冲压频率可以达到每分钟数百次甚至上千次，效率非常高。

二、数控冲孔的主要特点

数控冲孔之所以在钣金加工中广泛应用，源于它独特的优势。

高效率是它最突出的特点之一。对于需要大量孔位（如通风孔、筛板、机柜散热孔）的零件，数控冲床可以通过步冲（连续、重叠的小步距冲压）的方式，以极高的速度完成数百甚至数千个孔的加工，速度远超激光切割。

多功能性也很重要。数控冲床不仅能冲孔，还能完成多种成形工艺。例如，它可以压出加强筋（包括你之前问的三角筋）、翻边攻丝、打百叶窗、打凸包、敲落孔、刻印字码等。一台设备集成了冲孔和成形两种能力，减少了工序流转。

成本优势在批量生产中体现得很明显。冲压加工属于冷变形，材料利用率高，且不需要辅助气体（如激光切割用的氮气、氧气），运行成本相对较低。对于中等批量（几百到几千件）的产品，数控冲孔的单件成本通常低于激光切割。

精度稳定也是它的优点。数控冲床依靠模具定位，重复定位精度高，同一批零件的一致性很好，尺寸稳定性强。

三、数控冲孔与激光切割的对比

在钣金下料和孔加工中，数控冲孔和激光切割是两种最主要的工艺，它们各有侧重，互为补充。

从加工原理来看，数控冲孔是机械冲裁，靠模具剪切力分离材料；激光切割是热熔切割，靠高能光束熔化或气化材料。

在厚度范围上，数控冲孔通常适合加工薄板，一般厚度在0.5mm到6.0mm之间，厚板冲裁对设备吨位和模具寿命影响较大；激光切割则可以加工从薄板到厚板（甚至20mm以上）的广泛范围。

加工速度方面，数控冲孔在密集孔加工时极快，但步冲轮廓（如复杂外形的切割）速度较慢；激光切割在切割复杂外形时速度快，但加工密集小孔时效率低于冲孔。

成形能力是数控冲孔的一大优势，它可以完成百叶窗、凸包、翻边、敲落孔等多种成形工艺；激光切割只能切割，不能成形。

表面质量上，冲孔断面会有约10%~20%的剪切带和毛刺，需要后处理（如去毛刺）；激光切割断面光滑，但薄板容易有热影响区，且切割小孔时可能产生锥度。

成本结构也不同。数控冲孔需要模具投入，模具成本随孔型增多而增加，但运行成本低，适合批量生产；激光切割无需模具，柔性高，适合小批量、多品种或打样，但设备折旧和气体消耗成本较高。

简单来说，批量大、孔多、有成形需求的零件，数控冲孔是首选；形状复杂、厚度大、小批量的零件，激光切割更合适。

四、数控冲孔的工艺要点

1. 模具配置

数控冲床的转塔通常有20到60个工位，如何配置模具直接影响加工效率和成本。

常用的标准模具有圆孔模（各种直径）、方孔/矩形孔模、腰形孔模、单刀（用于切边和步冲轮廓）等。成形模具则包括百叶窗模、凸包模、翻边模、敲落孔模、压印模等。

为了提高效率，有些企业会使用多子模，即在同一个模座中集成多个小模具（如多个小圆孔或方孔），一次冲压可以同时冲出多个孔，适用于密集筛板类零件。

2. 步冲与切边

当需要的孔尺寸大于现有模具时，可以通过步冲来实现——模具以较小的步距（通常为模具尺寸的30%~70%）连续冲压，逐步“走”出大孔或异形轮廓。步冲也可以用来切割板材的外形轮廓，但速度较慢，且边缘会留下细小的锯齿痕迹，需要后续打磨或精修。

3. 最小孔边距与最小孔径

冲孔时，孔边到板材边缘的距离不能太小，否则容易导致边缘变形或撕裂。通常最小孔边距不应小于板厚，对于厚板或高强度材料，建议不小于1.5倍板厚。

最小孔径则受限于模具强度和板材厚度。一般经验是，冲孔直径不应小于板厚，对于较厚的板材（3mm以上），最小孔径通常建议不小于1.5倍板厚。小于这个范围的微孔，激光切割更有优势。

4. 成形工艺的注意事项

冲床上的成形加工（如凸包、百叶窗）属于冷变形，需要特别注意材料是否会产生裂纹。

凸包：高度一般不超过板厚的3~5倍，过高容易拉裂，且需要多次成形。

百叶窗：需要预留足够的展开长度，否则容易撕裂或成形不到位。

翻边攻丝：先冲底孔，再翻边，最后攻丝。翻边高度需根据螺纹规格计算，确保攻丝后螺纹有效长度足够。

成形模具对板材的冲击较大，且成形区域会变薄，设计时需要预留足够的变形空间，避免成形时与相邻结构发生干涉。

5. 板材尺寸与夹钳位置

数控冲床的加工范围受限于机床的行程和夹钳的夹持能力。夹钳夹持板材的边缘，加工时板材移动，夹钳位置不能有孔或成形特征，否则夹钳无法夹紧。因此在排版时，需要在夹钳区域预留足够的“夹钳位”，或者通过多次夹钳移位（重定位）来实现大尺寸板材的加工，但重定位会影响精度和效率。

五、数控冲孔的常见应用

数控冲孔广泛应用于需要大量孔位或成形特征的钣金零件。

在电气行业，配电柜、控制柜、机箱机柜的通风孔、安装孔、敲落孔、百叶窗散热孔等，基本都是通过数控冲孔完成的。

在通信行业，基站机柜、滤波器壳体、屏蔽盒等，需要大量精密孔位和翻边攻丝结构，数控冲孔是主力工艺。

在家电行业，空调室外机的侧板、背板，冰箱压缩机仓盖板，烤箱外壳等，既有大量通风孔，也有各种加强筋和成形特征。

在汽车零部件领域，发动机隔热罩、支架、座椅结构件等，中厚板（2.0~4.0mm）的孔加工和成形也大量使用数控冲孔。

在建筑装饰行业，金属吊顶板、幕墙铝板、护栏穿孔板等，需要美观的排列孔图案（如圆孔、方孔、菱形孔），数控冲孔可以高效完成。

六、数控冲孔的局限性

数控冲孔并非万能，它也有一些明显的局限性。

噪音和振动是难以避免的问题。冲压过程中会产生较大的噪音（通常85~100分贝），需要配备隔音罩或操作人员佩戴防护耳罩。同时，冲压振动可能影响周边精密设备的运行。

板材表面损伤的风险较高。板材在移动过程中与工作台、滚轮、夹钳接触，表面容易产生划伤。对于表面要求高的不锈钢板或铝板，通常需要贴保护膜或选择带毛刷工作台的冲床。

模具成本是需要考虑的因素。每增加一种孔型，就需要投入一套模具。对于小批量、多品种的生产，模具成本可能难以摊销。但常用规格的圆孔、方孔模具属于标准件，成本相对可控。

边缘质量不如激光切割。冲孔断面有剪切带和毛刺，对于需要精密配合或高外观要求的零件，需要增加去毛刺工序。

厚度限制也比较明显。一般数控冲床适合加工6mm以下的板材，超过6mm需要超大吨位设备，且模具寿命会大幅下降。对于厚板，激光切割或等离子切割是更合理的选择。

七、总结

数控冲孔加工是一种高效、多功能、成本可控的钣金冷加工工艺。它的核心价值体现在三个方面：

高效冲孔：密集孔加工速度远快于激光切割，适合通风板、筛板类零件；

成形能力：一台设备可以同时完成冲孔、切边、压筋、翻边、百叶窗等多种工艺，减少工序流转；

批量经济性：在中大批量生产中，单件成本优势明显，且精度稳定。

选择数控冲孔还是激光切割，主要取决于三个因素：批量大小、孔的数量和密度、是否需要成形工艺。对于批量大、孔多、有成形要求的零件，数控冲孔是更优的选择；对于形状复杂、小批量、厚板或高外观要求的零件，激光切割更具优势。
