数控加工零配件的过程

数控加工零配件是指通过数控加工工艺制造的各类机械零部件，涵盖从简单的轴类、板类零件到复杂的壳体、支架、模具等。与钣金加工（以薄板为原料、通过冲剪折弯成形）不同，数控加工属于减材制造，以块状毛坯（棒材、板材、锻件、铸件）为对象，通过刀具逐层去除材料，获得所需的形状、尺寸和精度。

数控加工零配件是现代制造业的基础，广泛应用于航空航天、汽车、医疗、电子、模具、自动化设备等几乎所有工业领域。它的核心优势在于高精度、高复杂度、材料适应性强、批量灵活——既可以加工单件高精度的样件，也可以批量生产数千件精密零件。

一、数控加工的主要方式

数控加工涵盖多种工艺类型，根据零件特征和精度要求选择不同的加工方式。

数控车削是加工回转体零件的主要方式。工件旋转，刀具沿轴向和径向移动，适合加工轴类、盘类、套类零件。数控车床可以完成外圆、内孔、端面、槽、螺纹等特征加工。现代车削中心还具备铣削功能，可以实现车铣复合加工，一次装夹完成复杂零件。

数控铣削是应用最广泛的加工方式，刀具旋转，工件在X、Y、Z方向移动，适合加工平面、沟槽、型腔、曲面、孔系等。三轴铣床可以加工大多数常规零件，五轴铣床则可以加工叶轮、螺旋桨、模具型腔等复杂曲面，一次装夹完成多面加工，避免多次装夹带来的精度损失。

数控钻攻专门用于孔加工和螺纹加工，常见于电子消费品外壳、通讯器材、精密零件等需要大量小孔和螺纹的场合。钻攻中心具有高速换刀和快速定位的特点，加工效率高。

数控磨削用于高精度表面加工，可以获得极高的尺寸精度（IT5级以上）和表面质量（Ra0.2μm以下）。适用于精密轴类、轴承、模具、刀具等需要高表面质量的零件。

电火花加工适用于高硬度材料或复杂型腔的加工，通过放电腐蚀材料，不受材料硬度限制。常用于模具制造中的型腔、型芯、窄槽、深孔等特征。

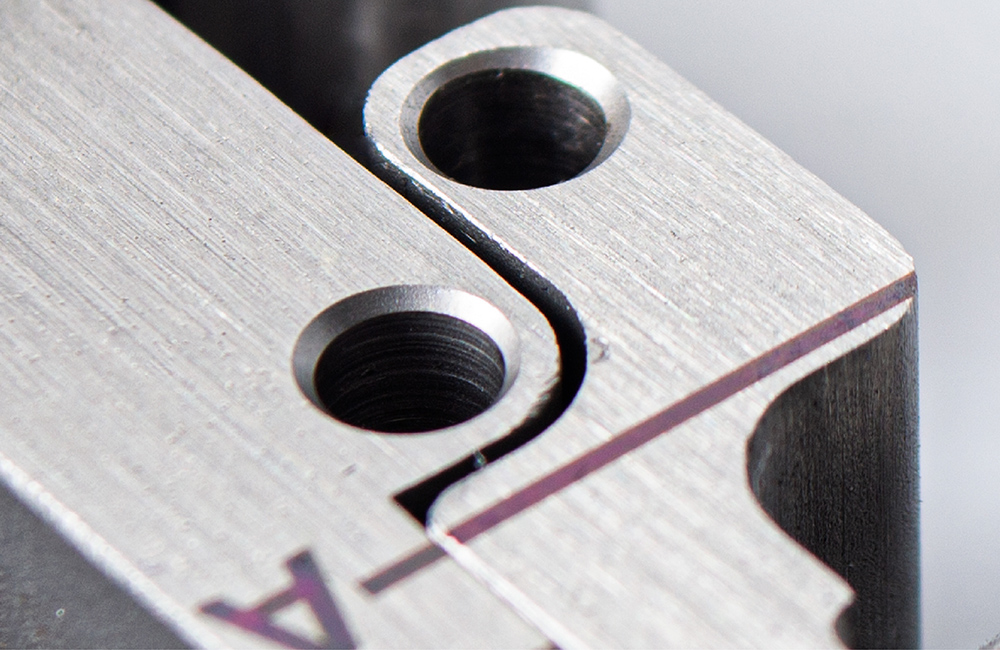

线切割通过电极丝放电切割导电材料，可以加工薄板、异形孔、冲压模具凸模凹模等。适合高精度二维轮廓和锥度形状的加工。

二、数控加工零配件的常见类型

数控加工的零件种类极为丰富，根据形状特征和应用领域可以分为几大类。

轴类零件是典型的回转体零件，如电机轴、传动轴、丝杠、活塞杆、齿轮轴等。这类零件通常采用数控车削加工，配合磨削获得高精度的配合面。材料多为45#钢、40Cr、不锈钢、铝合金等。轴类零件的关键特征包括外圆尺寸精度、同轴度、圆度、键槽和螺纹。

盘套类零件包括法兰盘、轴承座、齿轮、带轮、壳体端盖等。这类零件既有回转特征（外圆、内孔、端面），也有非回转特征（孔系、槽、凸台）。通常采用车铣复合加工或车削后转铣削的方式完成。关键要求包括端面与轴线的垂直度、孔系的位置精度、配合面的尺寸精度。

板类零件与钣金件不同，数控加工的板类零件通常是厚板（6mm以上）或需要高精度平面的零件，如机床工作台、安装基板、夹具底板、阀块等。主要采用数控铣削加工，关键要求包括平面度、平行度、孔系的位置精度。材料多为铝合金、铸铁、钢等。

壳体类零件包括变速箱壳体、发动机缸体、泵体、阀体、仪器外壳等。这类零件形状复杂，通常由铸件或锻件毛坯经数控铣削加工而成，需要加工多个平面、孔系、螺纹、密封槽等特征。关键要求包括各安装面的平行度和垂直度、轴承孔的同轴度、密封面的平面度和表面质量。

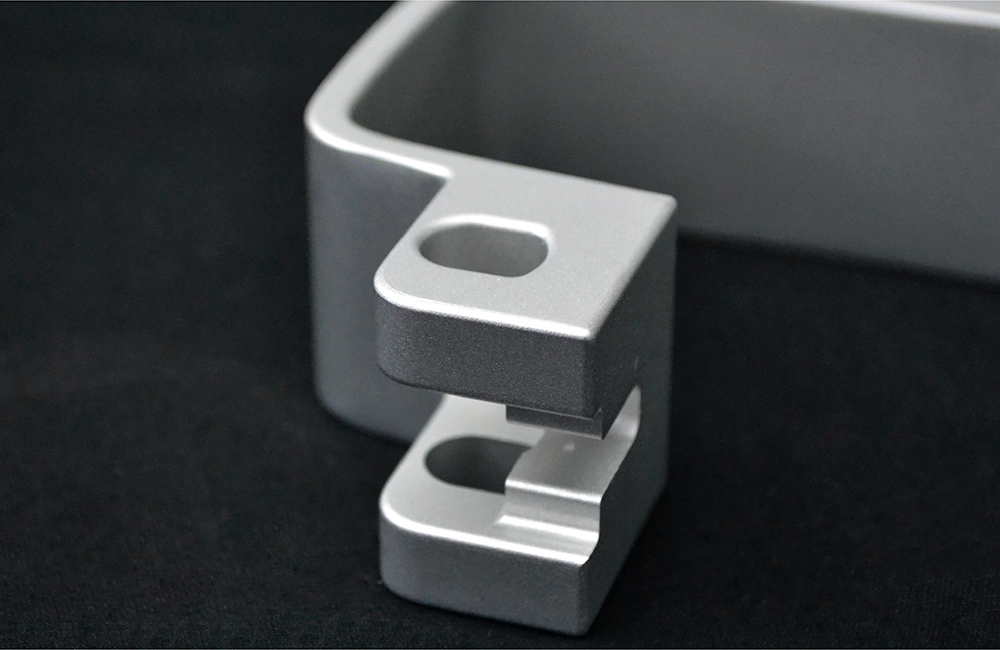

支架类零件包括电机支架、传感器支架、连接板、转接座等。这类零件通常由铝合金或钢通过数控铣削加工，形状多为L型、U型或异形结构，需要保证安装孔的位置精度和关键尺寸的公差。由于受力较大，设计时需要考虑壁厚和加强筋。

模具类零件包括注塑模、冲压模、压铸模的凸模、凹模、型芯、滑块、镶件等。模具对精度和表面质量的要求极高，通常采用数控铣削粗加工、热处理、再精加工，配合电火花加工和磨削完成最终形状。材料多为模具钢（如Cr12MoV、SKD11、H13），硬度可达HRC50~60。

精密零件包括医疗器械零件（人工关节、骨科器械）、光学仪器零件、航空航天接头、传感器外壳等。这类零件尺寸小、精度高，对材料、表面处理、清洁度都有严格要求。通常采用五轴加工或精密车铣复合加工，公差要求常在±0.005mm以内。

三、数控加工零配件的设计要点

设计一个适合数控加工的零件，需要在功能需求与工艺可行性之间找到平衡。以下是几个关键的设计维度。

1. 材料选择

数控加工的材料范围极广，但不同材料的切削性能差异很大，直接影响加工效率和成本。

铝合金（6061、7075、5052）是加工性最好的金属材料之一，切削速度快、刀具磨损小、表面质量好，适用于轻量化零件、外壳、支架等。7075强度更高，但成本也更高。

不锈钢（304、316、17-4PH）加工难度较大，加工硬化严重、切削热高、刀具磨损快，需要选用合适的刀具和切削参数。适用于耐腐蚀要求高的场合，如医疗器械、食品设备、海洋工程。

钢（45#、Q235、40Cr、20CrMnTi）是最常用的结构材料，强度高、成本适中，适用于轴类、齿轮、结构件等。45#和Q235适合一般结构件，40Cr和20CrMnTi适合需要调质或渗碳淬火的零件。

钛合金（TC4、TA2）加工难度极高，导热性差、切削温度高、刀具磨损快，加工成本是铝合金的5~10倍。适用于航空航天、医疗植入等对强度重量比要求极高的场合。

工程塑料（POM、ABS、PEEK、尼龙）加工容易、重量轻、绝缘性好，适用于非结构件、耐磨件、绝缘件。PEEK等高性能塑料加工难度稍高，但耐温性和强度较好。

铜合金（黄铜、紫铜、铍铜）导电性和导热性好，适用于电极、连接器、散热器等。黄铜易加工，紫铜较粘，铍铜加工难度较高。

2. 壁厚与刚度

数控加工零件的壁厚设计需要兼顾强度和加工可行性。对于金属零件，最小壁厚通常不低于0.5mm（铝合金）或0.8mm（钢），过薄的壁厚在加工时容易变形或振动。对于需要承受载荷的部位，壁厚应根据受力计算确定。

薄壁零件加工时容易发生让刀或振动，影响尺寸精度和表面质量。设计时可以通过增加加强筋、改变截面形状、或者将薄壁区域分体设计后再组装来改善加工性。

3. 圆角与清角

数控铣削使用旋转刀具，刀具是圆形的，因此内角必然带有圆角（R角）。设计时如果要求内角为直角，实际加工中无法实现，除非采用电火花加工或线切割。

通常建议将内角圆角设置为不小于刀具半径，常用的R0.5、R1、R2等。对于配合面或定位面，需要明确哪些部位可以接受圆角，哪些部位需要清角处理（如增加工艺槽或改用其他工艺）。

底部的圆角同样需要注意。平底铣刀加工出的底面是平的，但侧壁与底面交界处会留下刀具半径形成的圆角。如果需要尖锐的内角，需要采用电火花加工或设计避让槽。

4. 孔的设计

孔是数控加工中最常见的特征，设计时需要注意以下几点。

通孔比盲孔更易于加工，排屑好、刀具寿命长。盲孔的深度不宜过大，通常建议不超过直径的5~8倍，过深的盲孔需要专用加长刀具，加工难度大、精度难保证。

螺纹孔的设计需要根据板材厚度确定。在较厚的材料上可以直接攻丝，螺纹深度通常为1.5~2倍螺距。在薄壁件上，如果壁厚不足以攻丝，可以采用压铆螺母或焊接螺母。

孔的位置精度取决于加工设备和工艺。常规铣削加工的孔位精度可达±0.02mm，但如果孔与孔之间距离较大，或者需要与加工面保持严格的垂直度，需要在设计时标注基准面，并考虑是否可以在一次装夹中完成所有孔加工。

孔口倒角是常见的设计要求，倒角便于装配、减少应力集中、去除毛刺。设计时注明倒角尺寸即可。

5. 公差与基准

数控加工可以达到很高的精度，但精度越高，加工成本越高，检测难度也越大。设计时应该根据实际功能需求合理标注公差，避免不必要的精度要求。

常规尺寸（如外形尺寸、非配合面）公差可以放宽到±0.1mm或更大，无需额外标注。配合尺寸（如轴承位、轴径、定位孔）需要标注公差，通常IT7~IT8级即可满足大多数要求。精密配合（如精密轴承、滑动配合）需要IT5~IT6级，但加工成本会显著增加。

基准的选择很重要。设计时应明确哪些面是安装基准、加工基准和检测基准，尽量做到基准统一。标注尺寸时从基准面出发，避免形成封闭尺寸链。

6. 可加工性设计

一些设计特征会显著增加加工难度和成本，需要特别注意。

深腔结构加工困难，刀具悬伸长、刚性差、易振动。如果深腔深度超过刀具直径的5倍，需要采用特殊刀具和工艺，表面质量和精度都会受影响。

窄槽加工难度大，刀具直径小、易折断。窄槽的宽度不应小于可用的最小刀具直径（通常为0.5mm以上），深度不宜过深。

尖锐的外角在铣削时容易产生毛刺，且刀具在转角处会短暂停留，造成过切。设计时建议在外角处增加R0.5~1.0mm的圆角，既不影响功能，又能改善加工质量。

非正交特征（斜面、曲面、斜孔）需要多轴加工或专用夹具，加工成本高于正交特征。如果功能允许，尽量将特征设计成与坐标轴平行或垂直。

四、数控加工零配件的工艺流程

一个典型的数控加工零件从图纸到成品，通常经历以下工序：

工艺评审是第一步。工艺工程师审阅图纸，确认材料、公差、结构是否可加工，评估加工难度和风险，提出优化建议。对于复杂零件，还需要确定加工方案、装夹方式、刀具选择和检测方法。

备料根据零件尺寸选择毛坯形式。棒料适合轴类零件，板材适合板类和支架类，铸件和锻件适合复杂形状和受力较大的零件。备料时需要考虑加工余量（通常单边2~5mm）。

粗加工用较大的切削深度和进给速度快速去除大部分余量，接近最终形状。粗加工效率高，但精度和表面质量要求不高。粗加工后通常需要释放内应力，对于精度要求高的零件，会安排自然时效或人工时效处理。

热处理根据材料要求进行。结构钢可能需要调质处理（淬火+高温回火）以获得综合力学性能；模具钢需要淬火+回火达到高硬度；铝合金有时进行固溶+时效处理以提高强度。热处理后零件可能变形，需要增加校直或修基准工序。

半精加工在热处理后进行，进一步接近最终尺寸，为精加工留出均匀的余量（通常单边0.1~0.3mm）。半精加工后可以检查关键尺寸，确认热处理变形是否在可控范围内。

精加工达到最终尺寸和精度要求。采用较小的切削深度和合适的切削参数，保证尺寸公差、形位公差和表面质量。精加工通常在恒温车间进行，以减少温度变化对尺寸的影响。

去毛刺是必要的后处理工序。通过手工或机械方式去除锐边和毛刺，防止割伤和装配干涉。对于外观要求高的零件，还需要进行倒角、抛光等处理。

表面处理根据使用环境和外观要求选择。常见的有氧化（铝合金阳极氧化）、发黑（钢件防锈）、电镀（镀锌、镀镍、镀铬）、喷涂、钝化（不锈钢）等。

检测贯穿整个加工过程。首件需要全尺寸检测，确认工艺可行；过程中进行抽检；最终完成品进行关键尺寸检测。检测工具包括卡尺、千分尺、三坐标测量仪、粗糙度仪、投影仪等。

清洗与包装是最后一步。去除加工残留的切削液和油污，根据防锈要求进行防锈处理，按客户要求包装发货。

五、数控加工与钣金加工的关系

数控加工和钣金加工在制造体系中是互补关系，而非替代关系。一个完整的机电产品往往同时用到两种工艺。

从零件特征来看，数控加工适合三维形状、厚壁结构、高精度配合面、复杂曲面等；钣金加工适合薄壁壳体、大面积平面、密集孔阵列、折弯成形等。

从材料形式来看，数控加工以块状毛坯（棒、板、锻、铸）为原料，材料利用率相对较低（通常30%~70%）；钣金加工以薄板为原料，材料利用率高（通常70%~90%）。

从精度水平来看，数控加工的尺寸精度可达IT5~IT8级，表面粗糙度可达Ra0.8μm以下；钣金加工的精度相对较低，一般为IT10~IT12级，表面质量受材料表面状态影响较大。

从成本结构来看，数控加工的单件成本受加工时间主导，适合小批量、多品种、高精度零件；钣金加工的单件成本受模具和材料利用率主导，适合大批量、薄壁、有成形要求的零件。

在实际产品中，两者常常组合使用。例如一个机箱产品，外壳采用钣金折弯焊接，内部安装板、支架、转接件采用数控加工，既保证了外壳的成本效益，又保证了内部安装的精度和强度。

六、常见问题与对策

问题一：加工变形

薄壁件或长轴类零件在加工后出现弯曲或扭曲，无法满足平面度或直线度要求。

变形的主要原因是切削应力释放、装夹力过大、或热处理变形。解决措施包括：采用多次装夹、粗精加工分开、使用真空吸盘或低夹紧力夹具、增加人工时效消除内应力、设计时增加加强筋或对称结构。

问题二：尺寸超差

加工后关键尺寸超出公差范围。

常见原因包括刀具磨损、切削参数不当、温度变化、对刀误差、机床精度漂移等。解决措施包括：定期更换刀具、使用在线测量补偿、在恒温环境下加工、定期校准设备、首件检测合格后继续生产。

问题三：表面质量差

加工表面有明显刀纹、振纹或粗糙度过高。

原因可能是刀具磨损、切削参数不当、刀具悬伸过长、工件刚性不足、或冷却不充分。解决措施包括：更换新刀具、调整转速和进给、缩短刀具悬伸、增加支撑或改变装夹方式、优化冷却方案。

问题四：螺纹烂牙或卡死

螺纹加工后无法顺畅拧入螺丝，或螺纹表面粗糙、有毛刺。

原因包括底孔尺寸不当、丝锥磨损、攻丝深度不足、或材料粘刀。解决措施包括：严格控制底孔直径、定期更换丝锥、使用挤压丝锥代替切削丝锥（适用于塑性材料）、确保足够的攻丝深度、攻丝后清理螺纹内碎屑。

问题五：孔位偏差

孔的位置与图纸不符，影响装配。

原因可能是定位基准不准确、加工顺序不合理、或设备精度问题。解决措施包括：统一基准（设计、加工、检测基准一致）、在精加工阶段完成孔加工、使用高精度夹具、定期检测设备定位精度。

七、总结

数控加工零配件是现代制造业的基石，它以高精度、高复杂度、材料适应性广的核心优势，支撑着从精密仪器到重型装备的各个领域。

成功的数控加工零件设计需要综合考虑以下几个方面：

材料选择：根据受力、环境、重量、成本选择合适材料。

结构设计：壁厚、圆角、孔位、公差等符合加工工艺要求。

工艺路径：合理安排粗加工、热处理、精加工顺序。

装夹方案：保证加工刚性和定位精度，避免变形。

刀具与参数：根据材料和特征选择合适的刀具和切削参数。

检测与质量：建立从首件到成品的质量管控流程。

数控加工与钣金加工是制造体系中相辅相成的两大支柱——数控加工解决精密三维特征的成形，钣金加工解决薄壁壳体的高效制造。两者结合，才能完成一个完整的机电产品。
