钣金加工盒子注意事项

钣金盒子是钣金加工中最常见、最基础的产品形态之一。它泛指通过钣金工艺制造的具有容纳、保护、支撑功能的盒状结构件，小到电子产品的屏蔽罩、控制器外壳，大到电气控制柜、通信机箱、电池包壳体，都属于钣金盒子的范畴。

与注塑盒、压铸盒不同，钣金盒子以薄板金属为原料，具有强度高、电磁屏蔽性好、散热性能佳、耐候性强、可定制程度高等优势，广泛应用于工业、通信、汽车、医疗、消费电子等领域。

一、钣金盒子的常见类型

钣金盒子按照结构和用途可以分为几种常见类型：

电子设备外壳是最常见的一类。例如仪器仪表外壳、控制器壳体、电源盒、通信模块壳体等。这类盒子通常尺寸较小（几十到几百毫米），对外观要求较高，表面多采用喷涂或氧化处理，且需要兼顾散热、电磁屏蔽和接口开孔。

电气控制柜属于大型钣金盒子，如配电箱、控制柜、变频器柜、PLC柜等。这类盒子尺寸较大（几百到两千毫米），通常采用壁挂式或落地式安装，对防护等级（如IP54、IP65）有明确要求，需要具备良好的密封性和结构强度。

电池盒与动力电池壳体是近年来增长迅速的领域。用于新能源汽车、储能系统、电动工具的电池包壳体，需要满足轻量化、高强度、散热、绝缘、防火等多重要求，通常采用铝合金或高强度钢，结构复杂，焊接和密封工艺要求极高。

屏蔽盒与散热罩属于功能性盒子。用于电子产品中隔离电磁干扰（EMI）的屏蔽罩，通常采用薄板（0.2~0.5mm）镀锡板或洋白铜，尺寸精度要求高；用于功率器件上的散热罩，则需要考虑通风和热传导。

定制机箱与面板盒是小批量、多品种的典型应用。如实验室仪器外壳、DIY电子项目机箱、原型机外壳等，通常采用激光切割加折弯的方式生产，灵活性高，但单件成本相对较高。

二、钣金盒子的结构设计要点

设计一个钣金盒子，需要在功能、工艺、成本之间找到平衡点。以下是几个关键的设计维度：

1. 材料选择

钣金盒子的材料选择主要取决于使用环境、强度要求和成本预算。

冷轧钢板（SPCC）是最常用的材料，成本低、强度高、易于加工。适用于大多数室内工业设备、控制柜、仪器外壳。表面通常做喷涂或电镀处理以防锈。

镀锌板（SGCC、SECC）性价比很高，基材表面有镀锌层，具有良好的防锈能力且价格适中。广泛用于配电箱、通信机柜、家电外壳等，加工后不需要额外表面处理即可具有一定的耐腐蚀性。

不锈钢（304、316）适用于需要耐腐蚀、耐高温、高外观要求的场合，如食品设备、医疗器械、户外设备、船舶配件。不锈钢强度高、质感好，但加工难度大、成本高。

铝合金（5052、6061）适用于轻量化要求高的场合，如便携设备、航空航天、电池包壳体。铝合金密度小、导热性好，但强度相对较低，折弯时容易开裂，焊接工艺要求高。

镀铝锌板是一种耐候性更好的材料，常用于户外设备外壳、太阳能逆变器壳体等，耐腐蚀性能优于普通镀锌板。

2. 厚度选择

盒子的板材厚度直接影响强度、重量和加工难度。

0.5~1.0mm：适用于小型电子设备外壳、屏蔽罩、内部支架等轻载场合。薄板折弯容易，但刚性较差，需要依靠结构设计（如加筋、翻边）来增强强度。

1.0~1.5mm：最常见的厚度范围，适用于大多数仪器外壳、控制器盒、小型配电箱。这个厚度在强度、重量、加工成本之间平衡较好。

1.5~2.5mm：适用于中型控制柜、户外机箱、电池盒等需要一定承载能力的场合。厚板折弯需要更大吨位的设备，且折弯半径需要相应增大。

2.5mm以上：适用于大型机柜、重型设备外壳、承重结构件。超过3mm的板材，数控冲床可能无法加工，需要改用激光切割或等离子切割，折弯难度也大幅增加。

3. 盒体结构形式

钣金盒子常见的结构形式有以下几种：

五面盒加面板是最经典的结构。盒体由一块板材通过折弯形成五个面（底面、左右侧、前后侧），顶部或正面用一块独立的面板封闭。这种结构加工简单、成本低，适合大多数设备外壳。

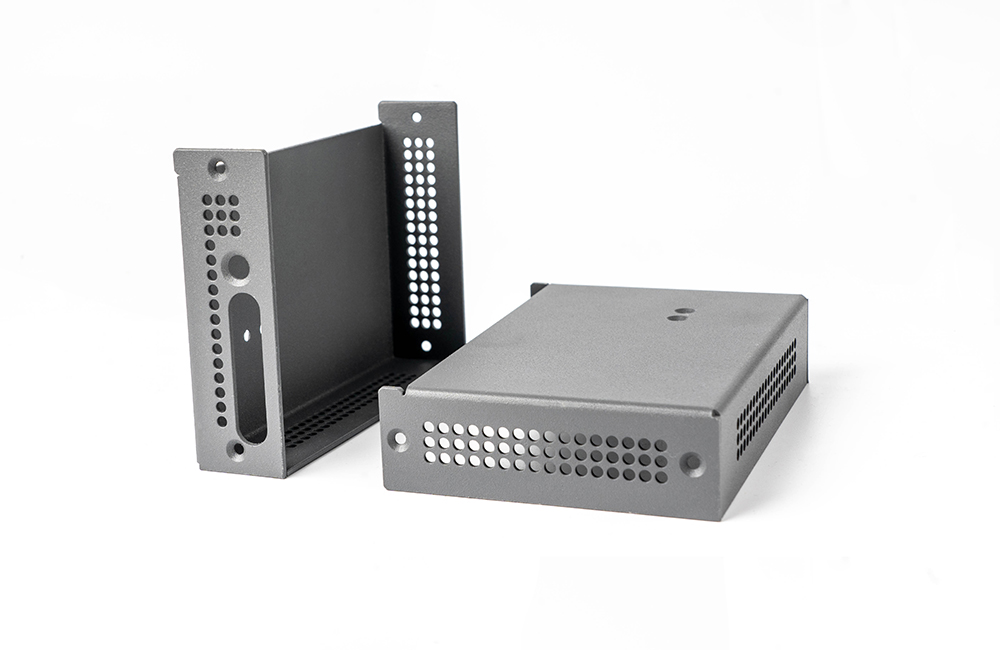

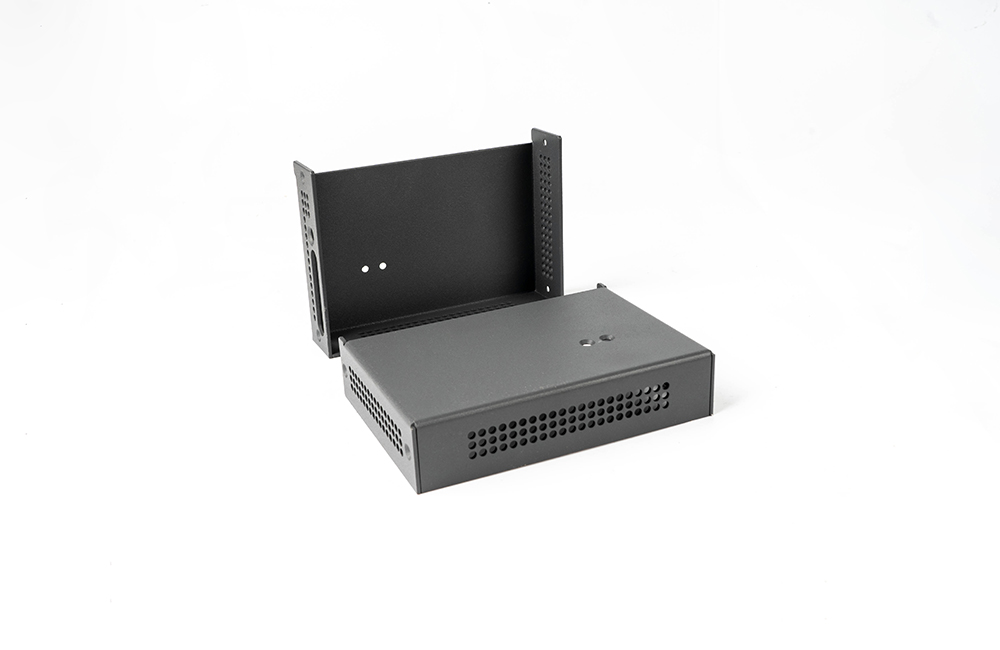

U型加U型对扣是另一种常见形式。两个U型折弯件对扣焊接或铆接形成一个封闭盒体。这种结构适合长度较长的盒子，模具成本低，且便于内部元件的安装。

全折弯封闭盒是由一块板材通过复杂的折弯工艺形成六个面，仅留一条接缝用于焊接或铆接。这种结构外观好、密封性佳，但对折弯顺序和设备要求高，常见于高端仪器或防水机箱。

拼装式盒体是由多块独立板材通过角码、螺丝或焊接组装而成。这种结构灵活性高，适合大尺寸或异形盒子，但零件数量多，装配工时高。

4. 折弯工艺设计

钣金盒子的折弯设计是决定工艺可行性的关键。

折弯顺序是首先要考虑的问题。一个盒子通常有多个折弯边，如果顺序不当，后续折弯会与前序折弯发生干涉。设计时需要在3D软件中模拟折弯过程，确保每一步都有足够的操作空间。对于复杂的盒子，可能需要分体设计后再组装。

最小折弯边取决于板材厚度和模具。对于1.5mm的板材，最小折弯边约为8~10mm。如果盒子的翻边尺寸过小，无法稳定折弯，需要改用焊接或增加工艺搭边。

折弯半径对内角大小有影响。折弯后盒子的内角是圆弧（R角），不是直角。如果需要尖锐的内角（如用于定位或配合），需要采用刨槽后折弯或焊接后打磨的方式处理。

折弯干涉是常见问题。相邻折弯在交汇处可能会相互碰撞，需要在转角处设置工艺缺口（释放槽），通常为R0.5~1.0mm的圆孔或三角形切口。

展开尺寸计算需要准确。折弯前需要计算平板展开尺寸，考虑折弯系数的补偿。计算错误会导致折弯后盒子的外形尺寸偏差，影响装配。

5. 缝隙与配合

钣金盒子在折弯接缝处的处理直接影响外观和防护性能。

对接缝是最简单的形式，两个折弯边在角部对接，中间留有微小缝隙。这种形式适合室内设备，外观一般，成本低。

搭接缝是一个折弯边搭在另一个折弯边外侧，通过点焊或铆接固定。这种形式强度好、缝隙小，外观优于对接缝，适合大多数工业机箱。

斜角接缝（45°拼接）是将两个折弯边切成45°斜角后对接，外观最精致，常见于高端仪器和消费电子产品。但加工成本高，需要精密的下料和折弯控制。

封闭式角是通过特殊的折弯工艺（如包角折弯）将角部完全封闭，没有外露缝隙。这种形式防水防尘性能好，但工艺复杂，适合户外机箱等要求高防护等级的场合。

6. 加强结构

大面积或薄壁盒子容易变形，需要通过加强结构来增加刚性。

翻边是最常见的加强方式。将盒体的开口边缘向外或向内折弯90度形成翻边，相当于增加了截面的高度，大幅提高抗弯能力。翻边同时也是安装面板的基准面。

压筋（加强筋）是在平面上压出V形或三角形的筋槽，可以在不增加板厚的情况下显著提高刚度。筋的方向应垂直于受力方向或沿对角线布置。

凸包是局部的小凸起，用于增加局部刚度或作为定位点。

焊接加强筋适用于受力较大的大型盒子，在盒体内部或外部焊接一条钢板作为加强筋。

7. 开孔与接口

钣金盒子上通常需要开设各种孔位，用于安装接口、散热、走线等。

安装孔用于固定内部元件或外部安装。薄板上常用压铆螺母、翻边攻丝或焊接螺母来提供螺纹连接点。设计时需要注意孔边距，避免折弯后孔位变形。

散热孔可以采用阵列小圆孔、百叶窗或冲压网孔等形式。密集孔加工适合数控冲床，散热孔区域需要避开受力部位和密封区域。

接口开孔用于安装连接器、开关、指示灯等。开孔形状和尺寸需要与标准件匹配，常见的如圆形孔（φ12、φ22等）、矩形孔（USB、RJ45、航空插头等）。开孔位置需要考虑内部元件的布局和装配空间。

走线孔用于线缆进出。通常采用椭圆形或腰形孔，边缘需要加装护线套或橡胶圈以防止割伤线缆。对于防水要求高的盒子，走线孔需要使用防水接头。

8. 表面处理

表面处理既是为了防锈，也是为了外观。

喷涂是最常见的表面处理方式，包括喷粉（静电粉末喷涂）和喷漆。喷粉涂层厚、耐磨性好，适合工业设备；喷漆颜色丰富、光泽度高，适合消费电子产品。喷涂前需要做磷化或钝化处理以提高附着力。

电镀包括镀锌、镀镍、镀铬等。镀锌成本低，防锈性能好，适合内部结构件；镀镍和镀铬外观好，适合装饰性零件。

氧化适用于铝合金盒子，包括阳极氧化和化学氧化。阳极氧化可以形成致密的氧化膜，耐磨、耐腐蚀，且可以染色；化学氧化（导电氧化）用于需要导电接地的场合。

拉丝与抛光用于不锈钢或铝板，通过机械打磨形成细腻的纹理，提升质感，常见于高端电子产品外壳。

9. 密封与防护

对于需要在户外或恶劣环境使用的盒子，密封设计至关重要。

密封条是最常用的密封方式。在盒体与面板之间安装橡胶或硅胶密封条，通过螺丝压紧实现密封。密封条的压缩量需要控制在20%~30%之间，以保证密封效果且不过度压缩导致失效。

发泡密封是在盒体的密封槽内现场发泡形成密封圈，适合大批量生产，密封性能稳定。

迷宫密封是通过结构设计形成曲折的通道，防止水和灰尘进入，适用于不需要完全密封但需要一定防护的场合。

防护等级（IP等级）是衡量密封性能的标准。IP54表示防尘、防溅水，适合室内外一般环境；IP65表示防尘、防喷水，适合户外设备；IP67表示可短时间浸水，适合严苛环境。不同的防护等级对应不同的密封结构和工艺要求。

三、钣金盒子的加工工艺流程

一个典型的钣金盒子从图纸到成品，通常经历以下工序：

下料与冲孔是第一步。根据批量大小，可以选择数控冲床（适合大批量、多孔、有成形需求）或激光切割（适合小批量、形状复杂、厚板）。下料后需要去毛刺处理，去除锐边和毛刺。

折弯是核心成形工序。使用数控折弯机按照程序逐次折弯，形成盒体的三维形状。复杂盒体可能需要多次折弯和中间校平。折弯后需要检查外形尺寸、角度和平面度。

焊接用于封闭接缝或固定附件。常见的焊接方式包括点焊（用于搭接缝）、氩弧焊（用于外观要求高的接缝）、激光焊（用于精密焊接）等。焊接后需要打磨、抛光，使焊缝平整美观。

压铆与攻丝用于增加螺纹连接点。将压铆螺母、压铆螺柱等紧固件压入预冲底孔，形成可靠的螺纹连接。对于薄板，压铆比直接攻丝强度更高。

表面处理根据设计要求进行。喷涂前需要清洗、除油、磷化；电镀前需要抛光、除油；氧化前需要化学抛光或喷砂。

丝印与贴标用于在盒体上印刷标识、文字、刻度等。丝印耐久性好，适合批量；贴标灵活性高，适合小批量或多品种。

组装是最后一步。将面板、接口、内部元件、密封条等组装到盒体上，完成最终产品。

四、常见问题与设计建议

问题一：折弯后盒体变形

折弯过程中，板材内部应力释放可能导致盒体扭曲或翘曲，尤其是多折弯的复杂盒子。

解决方法包括：对称折弯，尽量让折弯方向对称分布，使应力相互抵消；增加校平工序，折弯后进行整平处理；在盒体上增加加强筋或翻边，提高整体刚性；合理选择折弯顺序，避免应力积累。

问题二：接缝间隙过大

折弯接缝处出现明显缝隙，影响外观和密封性。

原因通常是展开尺寸计算不准或折弯角度偏差。解决方法是精确计算展开尺寸，考虑折弯系数的补偿；控制折弯角度公差，使用带角度反馈的数控折弯机；对于要求高的盒子，采用焊接打磨的方式消除缝隙。

问题三：孔位对不上

安装孔与面板或内部元件孔位错位，无法装配。

常见原因是孔位公差累积或折弯后孔位偏移。设计时可以将部分孔设计为腰形孔，补偿误差；先折弯后冲孔（需要专用夹具）可以避免折弯变形影响孔位；控制下料精度，确保孔位基准准确。

问题四：密封失效

户外盒子进水或进尘，防护等级不达标。

需要检查密封条压缩量是否足够且均匀；确认密封面平整无变形；检查螺丝间距是否合理，过大会导致密封条压力不足；确保开孔处的防水接头安装正确。

问题五：外观划伤

盒子表面有明显的划痕或压痕，影响外观。

解决措施包括在折弯模具上增加保护膜或使用无压痕模具；板材表面贴保护膜，加工完成后再撕除；保持工作台和模具清洁，避免铁屑划伤；优化工艺流程，减少工件周转和堆叠。

五、总结

钣金盒子是钣金加工中综合度最高的产品形态之一，它集中体现了钣金工艺的核心能力——下料、冲孔、折弯、焊接、表面处理的全流程整合。

成功的钣金盒子设计需要从以下几个方面综合考量：

结构形式：根据使用场景选择合适的盒体结构（五面盒、U型对扣、全折弯封闭等）；

材料厚度：在强度、重量、成本之间找到平衡点；

折弯工艺：确保折弯顺序可行、折弯边足够、避免干涉；

缝隙控制：根据外观和防护要求选择合适的接缝形式；

加强设计：通过翻边、压筋等方式提高刚性；

密封防护：根据使用环境确定合适的IP等级和密封结构；

表面处理：兼顾防锈、外观和成本；

装配便利性：考虑内部元件的安装空间和走线需求。
