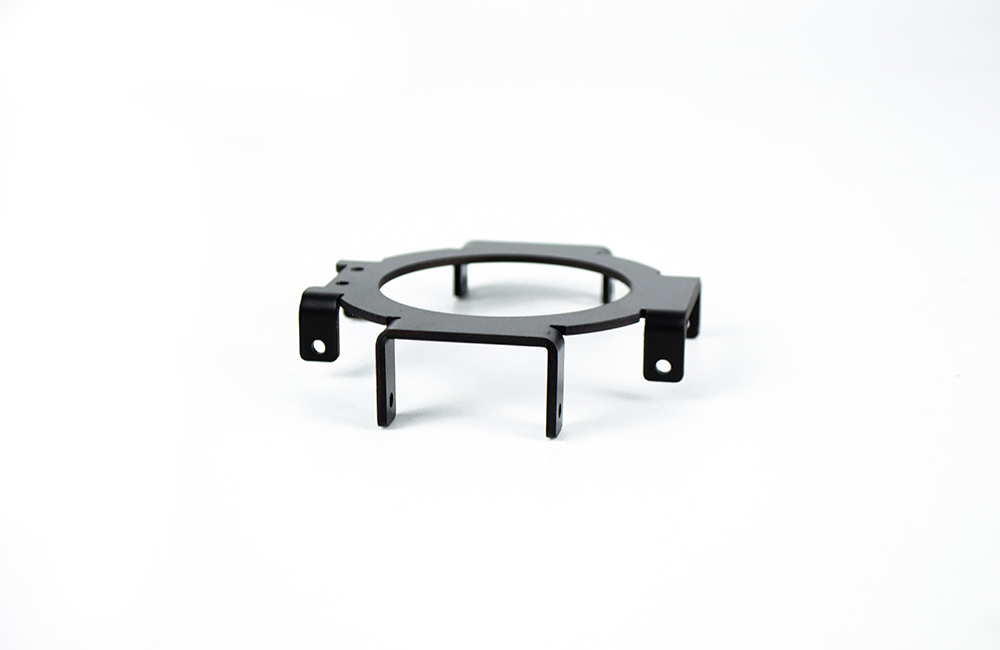

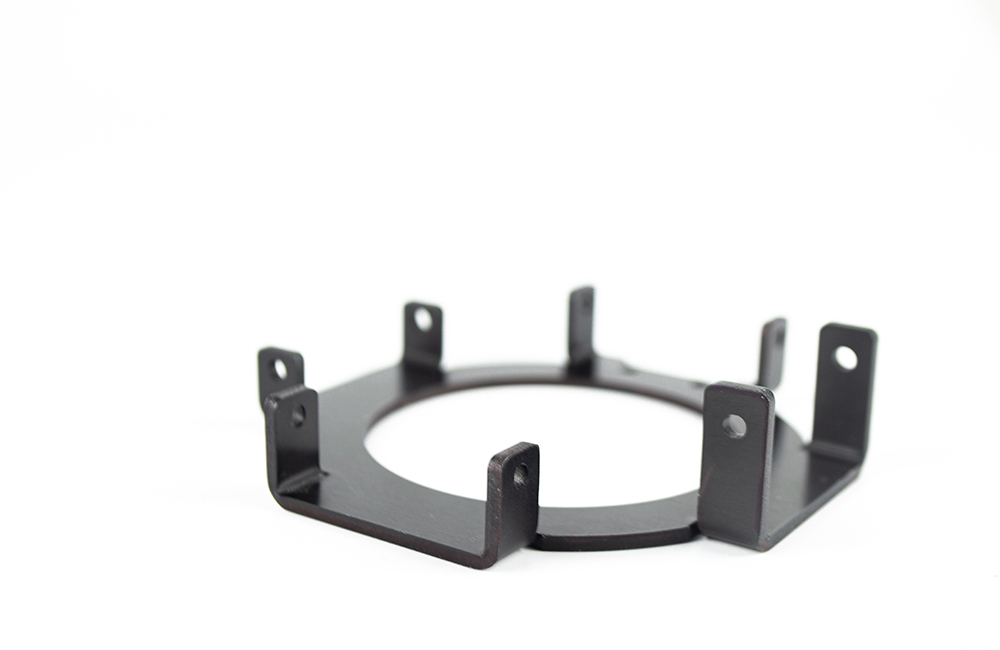

钣金转接板是指通过钣金加工工艺制造的、用于连接或转换不同组件之间接口的零件。它在机械结构、电子设备、自动化设备、汽车改装、航空航天等领域应用极为广泛,属于典型的“功能型结构件”。
与铸造或机加工转接板不同,钣金转接板以薄板为原料,具有重量轻、成本低、生产周期短、适合批量制造等优势。但它的精度和刚性相对有限,设计时需要充分考虑材料特性和工艺限制。
钣金转接板在整机或系统中扮演着“桥梁”的角色,主要解决以下几个问题:
空间转换是最常见的应用。当两个组件的安装孔位不匹配时,转接板可以实现孔位映射。例如A组件是100×100mm的方形安装面,B组件是80×120mm的矩形安装面,通过一块转接板将两者的孔位对应起来。
接口标准化也很重要。当需要将非标设备安装到标准机柜、标准导轨或标准接口上时,转接板可以将非标孔位转换为标准孔位。例如在19英寸机柜中安装非标尺寸的设备,就需要一块面板式转接板。
结构加强是钣金转接板的另一个作用。当安装面本身强度不足时,转接板可以作为一个加强件,分散载荷、增加刚性。例如在薄板机箱上安装较重的变压器或驱动器时,通常会先用一块转接板将受力分散到更大的区域。
高度补偿则是通过折弯或叠加的方式,实现不同平面之间的连接。例如两个组件不在同一高度,需要一块Z型或台阶式转接板来过渡。
隔离与防护方面,转接板可以作为隔热、绝缘或电磁屏蔽的中间层。例如在高温设备与敏感电子元件之间加装一块带隔热涂层的转接板,或者用金属转接板实现接地和屏蔽功能。
设计一块好的钣金转接板,需要综合考虑功能需求、材料特性、加工工艺和成本控制。以下是几个关键的设计维度:
钣金转接板的材料选择主要取决于使用环境和受力情况。
普通冷轧钢板(SPCC、SECC)是最常用的材料,成本低、强度高、易于加工。适用于一般工业设备、机箱、支架等。表面通常做电镀锌或喷涂处理以防锈。
不锈钢(304、316)适用于需要耐腐蚀、耐高温或外观要求高的场合,如食品设备、医疗器械、户外设备、船舶配件等。不锈钢的强度更高,但加工硬化严重,折弯和冲孔难度较大。
铝合金(5052、6061)适用于轻量化要求高的场合,如航空航天、无人机、便携设备。铝合金的密度约为钢的三分之一,且具有良好的导热性和导电性,但强度相对较低,折弯时容易开裂。
镀锌板(SGCC)是性价比很高的选择,基材为冷轧板表面镀锌,具有良好的防锈能力且价格适中,广泛用于电气柜、通信设备等。
钣金转接板的厚度通常在0.8mm到3.0mm之间,具体取决于受力情况和安装空间。
0.8~1.2mm:适用于轻载、非受力或仅作为过渡连接的场合,如面板、挡板、小型转接支架。
1.5~2.0mm:最常见的选择,适用于中等负载,如安装电机、驱动器、控制器等。这个厚度范围在折弯、冲孔、攻丝等方面工艺成熟。
2.5~3.0mm:适用于重载或需要自攻螺纹的场合,如重型设备安装板、底座等。超过3mm的板材,折弯难度增加,且数控冲床可能无法加工,需要改用激光切割或机加工。

钣金转接板的精度受加工工艺限制,设计时需要合理设置公差。
孔位精度:数控冲孔或激光切割的孔位精度通常在±0.1mm左右。如果两个转接板需要叠加安装,或者需要与机加工件配合,建议将孔设计为腰形孔(长圆孔)以补偿累积误差。
折弯精度:折弯角度的公差一般在±0.5°到±1°之间。对于需要精确平行度或垂直度的转接板,建议在折弯后增加一道校平工序,或在设计中预留调整余地。
平面度:大面积转接板在冲孔和折弯后容易产生翘曲,尤其是薄板。设计时可以增加加强筋,或在装配时通过垫片调整。
孔位是转接板的核心功能要素,设计时需要注意以下几点:
孔径匹配是最基本的要求。通孔直径应比安装螺丝大0.3~0.5mm,以便于装配时的微调。如果转接板需要攻丝,螺纹深度应不小于1.5倍螺距,对于薄板(1.5mm以下)攻丝强度不足,建议采用压铆螺母或翻边攻丝。
腰形孔的应用是解决孔位偏差的有效手段。当两端的孔位公差累积较大,或者需要现场微调时,将一个方向的孔设计为腰形孔(长圆孔)可以大幅降低装配难度。腰形孔的长度一般为孔径的1.5~3倍。
孔边距需要严格控制。孔边到板材边缘的距离不应小于板厚,对于受力较大的孔,建议不小于1.5倍板厚。折弯线附近的孔,孔边到折弯线的距离应不小于2倍板厚,否则折弯时孔会被拉变形。
孔位阵列对于批量生产非常重要。如果多个转接板需要互换安装,孔位应设计为对称阵列,避免方向性错误。同时,孔位应尽量对齐到整数坐标,便于编程和检验。
如果转接板需要折弯(如L型、Z型、U型),需要考虑以下要点:
最小折弯边取决于板材厚度和模具。对于1.5mm的板材,最小折弯边约为8~10mm。如果折弯边过短,无法稳定折弯,可能需要改用焊接或机加工。
折弯半径对板材强度有影响。内R越小,应力越集中,越容易开裂。建议内R不小于板厚,对于不锈钢等高强度材料,内R建议为板厚的1.5~2倍。
折弯方向应尽量与材料轧制方向垂直,以减少开裂风险。如果同一个零件上有多个折弯方向,需要评估材料延展性是否足够。
折弯干涉需要提前检查。折弯后的零件是否会与周边结构干涉?相邻折弯之间是否会相互碰撞?这些都需要在3D模型中模拟确认。
工艺缺口在折弯转角处非常必要。如果折弯线交汇处没有设置释放槽(通常为R0.5~1.0mm的圆孔),折弯时容易在转角处撕裂。
当转接板面积较大或受力较大时,可以通过以下方式增加刚性:
压筋(加强筋)是最常用的方式。在平面上压出V形或三角形的筋槽,可以显著提高抗弯刚度,同时不增加板厚。筋的方向应垂直于受力方向或沿对角线布置。
翻边是另一种加强方式。将转接板的边缘向上或向下折弯90度形成一个“翻边”,相当于增加了截面的高度,大幅提高抗弯能力。翻边高度通常为10~20mm。
焊接加强筋适用于受力极大的场合。在转接板的背面焊接一条钢板作为加强筋,可以承受更大的载荷,但会增加工序和成本。

钣金转接板的制造通常涉及以下工艺环节,与之前讨论的钣金工艺紧密相关:
下料与冲孔是最基础的工序。根据批量大小和精度要求,可以选择数控冲床(适合大批量、多孔、有成形需求)或激光切割(适合小批量、形状复杂、厚板)。下料后通常需要去毛刺处理。
折弯是成形工序。使用数控折弯机将平板折成L型、Z型、U型或其他异形。折弯前需要计算展开尺寸,考虑折弯系数的补偿。折弯后需要检查角度和平面度。
压铆与攻丝用于增加螺纹连接点。对于薄板,直接在板上攻丝强度不足,通常采用压铆螺母、压铆螺柱或翻边攻丝的方式。压铆是在板材上预冲底孔,然后通过压铆机将紧固件压入,形成可靠的螺纹连接。
表面处理根据使用环境选择。常见的表面处理包括电镀锌(防锈、成本低)、喷涂(外观好、颜色可选)、氧化(铝合金表面处理)、钝化(不锈钢表面处理)等。
精加工对于精度要求高的转接板,钣金工艺无法满足时,可能需要增加数控铣削工序。例如加工高精度的定位槽、沉头孔、倒角,或者对折弯后的基准面进行铣削修正。
电气控制柜是钣金转接板最常见的应用领域。例如将非标尺寸的PLC模块安装到标准导轨上,需要一块导轨转接板;将变频器安装在机柜背板上,但背板孔位与变频器不匹配,需要一块过渡转接板;多个小型元件集成在一块安装板上,再整体固定在机柜内,便于布线和维护。
电子设备中,钣金转接板也大量使用。例如将树莓派、Arduino等开发板安装到外壳或支架上;将不同接口的屏幕模组固定到设备面板上;将多个电路板通过转接板层叠安装,节省空间。
自动化设备方面,机械手上安装夹具或工具时,通常需要转接板来实现接口匹配;传感器、气缸、电磁阀等标准件与非标支架之间也常用转接板过渡。
汽车改装领域,钣金转接板非常常见。例如将赛车仪表安装到原车中控台;加装射灯、绞盘等附件时需要转接支架;更换非原厂座椅时需要座椅转接架。
通信设备中,基站设备安装到抱杆或铁塔上,需要多孔位转接板;机柜内部模块的安装板通常也是钣金转接板。
问题一:孔位对不上
这是转接板最常见的问题,通常是由于图纸尺寸与实物尺寸偏差、多个零件公差累积,或者测量基准不一致造成的。
建议在设计时将一侧的孔位做成腰形孔,长度比另一侧孔距的公差范围大2~3mm。同时在装配顺序上,先拧紧腰形孔侧的螺丝,再固定另一侧,利用腰形孔调整位置。
问题二:折弯后孔位变形
折弯时,靠近折弯线的孔会被拉伸变形,导致孔位偏移或孔径变大。
解决方法是确保孔边到折弯线的距离不小于2倍板厚。如果空间不允许,可以先折弯后冲孔(但需要专用夹具),或者在折弯线上开释放槽隔离应力。
问题三:转接板变形
大面积薄板转接板在冲孔后容易翘曲,或者在使用中因受力而变形。
增加加强筋是最有效的办法,筋的方向应沿着受力方向或对角线。也可以增加厚度,或者缩小转接板的尺寸以减少悬臂长度。如果变形已经发生,可以在装配时增加垫片或调整螺丝拧紧顺序来补偿。
问题四:安装干涉
转接板安装后与周边结构发生干涉,或者螺丝头、螺母与相邻零件碰撞。
在设计阶段就需要用3D模型进行装配干涉检查。同时要注意折弯后的零件轮廓可能比展开图大,需要考虑折弯后的实际占用空间。对于空间紧凑的场合,可以使用沉头螺丝或超薄螺母来减少干涉。
问题五:强度不足
转接板在使用中发生弯曲、断裂或共振。
需要重新校核受力情况,根据载荷大小选择合理的厚度和材料。增加翻边或焊接加强筋可以有效提高刚度。如果振动是问题,可以增加阻尼材料或调整固有频率(改变尺寸或增加加强筋)。
钣金转接板是一种看似简单但设计细节非常丰富的结构件。它的核心价值在于以低成本、高效率的方式解决组件之间的连接和过渡问题。
成功的转接板设计需要综合考虑几个方面:
功能匹配:孔位、尺寸、高度、接口类型必须准确对应两端组件;
工艺可行性:厚度、折弯边、孔边距、最小孔径等必须符合钣金加工能力;
装配便利性:腰形孔、合理的公差、对称设计可以大幅降低现场装配难度;
强度与刚性:通过厚度、加强筋、翻边、材料选择保证使用中的稳定性和耐久性;
成本控制:在满足功能的前提下,选择最经济的材料、厚度和工艺路径。
