钣金折弯模详解

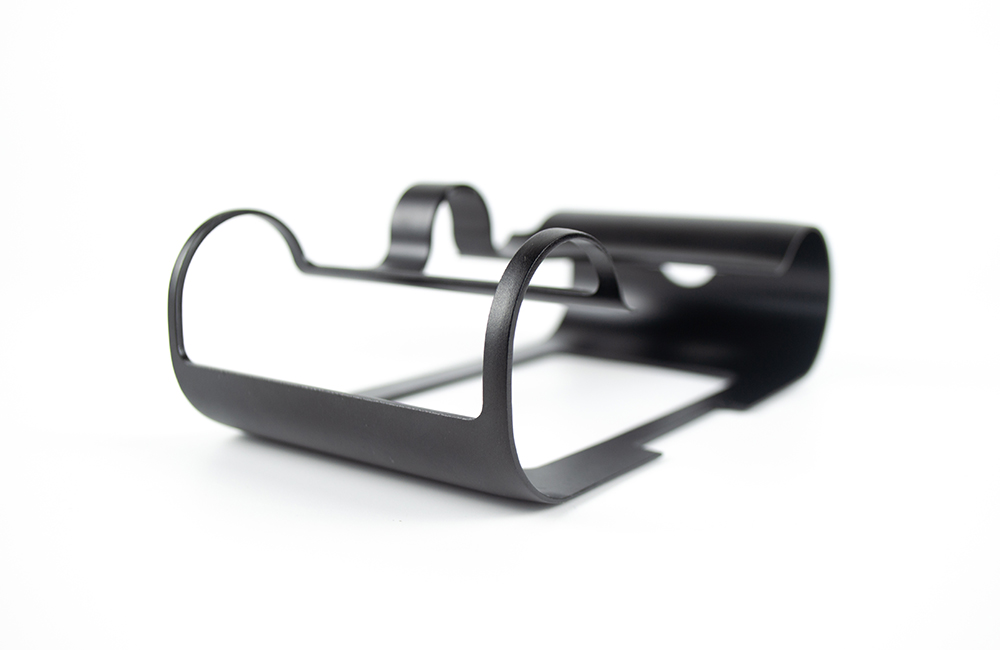

钣金折弯模是用于钣金折弯成形的模具系统，安装在折弯机上，通过上下模的配合，将平板金属材料折弯成所需角度和形状。它是钣金加工中最核心的工艺装备之一，直接决定了折弯的精度、效率和质量。

与冲压模不同，折弯模属于通用性较强的模具——同一套折弯模可以加工不同形状的零件，只需要调整后挡料位置和折弯程序。这使得折弯模在中小批量、多品种的钣金生产中应用极为广泛。

一、折弯模的基本组成

一套完整的折弯模由上模（凸模）和下模（凹模）两部分组成。

上模安装在折弯机的滑块上，随滑块上下运动，对板材施加压力使其弯曲。上模的形状决定了折弯的内角。常见的上模类型包括：

直刀是最常见的形式，刀尖角度通常为88°或90°，适用于大多数通用折弯

尖刀（也称锐角刀）的刀尖角度更小，如30°、45°，用于折弯锐角或小角度

鹅颈刀的刀身呈鹅颈状弯曲，用于折弯带有较高翻边或已经折弯过的工件，可以避让已成形部分

弯刀用于特殊形状的折弯，如大圆弧、异形折弯

压平刀用于压平工艺，将已折弯的边压平到另一面上

下模安装在工作台上，通常为V型槽结构，板材在受压时陷入V型槽中形成弯曲。下模的主要参数是V型槽的宽度（简称V宽），直接决定了折弯力和最小折弯边。下模也有多种形式：

单V下模只有一个V型槽，结构简单，适合长期加工同一种板材厚度

双V或多V下模有两个到四个不同宽度的V型槽，可以切换使用，适应不同厚度的板材

可调下模的V宽可以通过调节模块来改变，灵活性强但刚性略差

无压痕下模的V型槽肩部带有滚轮或聚氨酯垫层，可以避免在板材表面留下压痕

二、折弯模的关键参数

V宽（下模开口宽度）是折弯模最重要的参数。V宽的选择直接影响折弯力、内R和最小折弯边。一般经验公式是V宽等于板材厚度乘以6到12倍。对于普通碳钢板，通常取6到8倍板厚；不锈钢由于回弹大、易开裂，需要取8到12倍板厚；铝合金较软，取6到8倍板厚即可。V宽过小会导致折弯力急剧增大、内R过小、容易压裂板材；V宽过大会导致折弯精度下降、需要更大的折弯力、最小折弯边增加。

内R（折弯内圆角）是折弯后弯角内侧的半径，主要由V宽决定，近似为V宽的六分之一左右。例如V宽20mm时，内R约3.3mm。如果图纸要求的内R小于自然成形值，需要采用更小的V宽或特殊模具（如刨槽后折弯），但会增加开裂风险。

折弯角度由上下模的配合和折弯机的下压深度决定。上模的刀尖角度通常略小于目标角度，例如90°折弯使用88°上模，以补偿回弹。折弯机通过控制下压深度来精确控制角度。

最小折弯边是指能稳定折弯的最短折弯边长度，受V宽限制，通常约为V宽的0.6到0.7倍。例如V宽20mm时，最小折弯边约12到14mm。如果需要折弯更短的边，需要采用更小的V宽或特殊工艺。

三、常见折弯模类型

在实际应用中，根据不同的折弯需求，有多种折弯模组合可供选择。

直刀加单V下模是最常见的组合，通用性强、成本低，适用于大多数常规折弯，板材厚度在0.5到3.0mm之间。这种组合能满足绝大部分结构件的折弯需求。

尖刀加小V下模可以折出锐角，内R小，适合精密折弯、小角度折弯和薄板加工。这种组合常用于需要较小折弯半径或特殊角度的场合。

鹅颈刀配合普通下模的优势在于可以避让已折弯边，适合带有较高翻边的零件或多道折弯的复杂零件。鹅颈刀的弯曲形状为已经折弯的部分提供了避让空间。

压平模通常由上模为平面或小角度、下模为平台组成，用于压死边、拍平、压平加强筋等工艺。这种模具常用于边缘处理，可以消除锐边、增加边缘刚度。

无压痕模的上模带滚轮或特殊涂层，下模肩部采用滚轮或聚氨酯材料，适用于外观要求高的表面，如不锈钢、铝板、喷涂板等。它通过在折弯时让板材滚动或弹性接触，避免了普通折弯时留下的压痕。

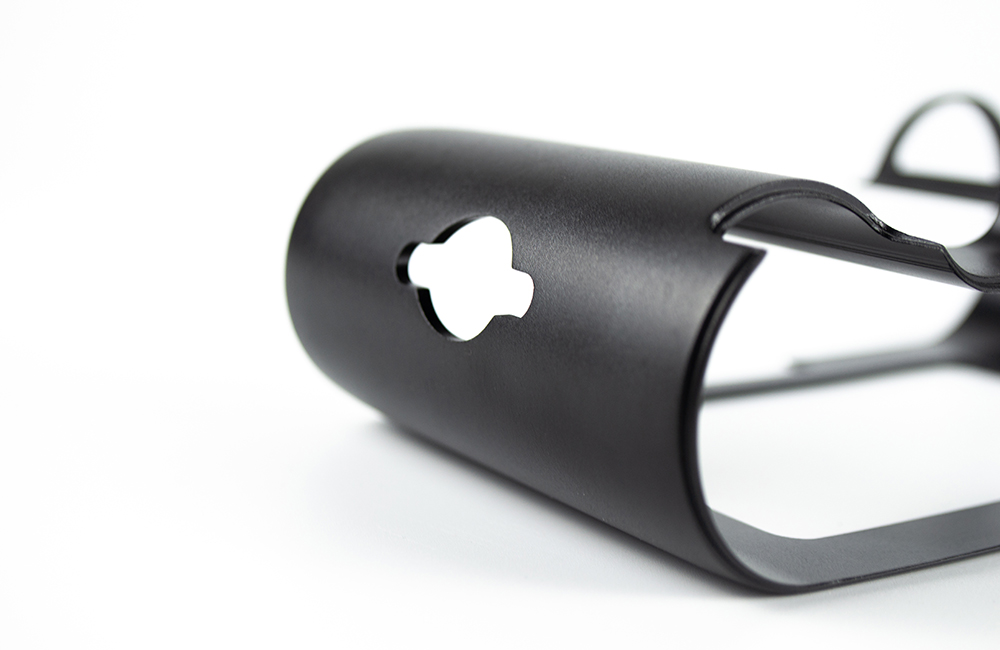

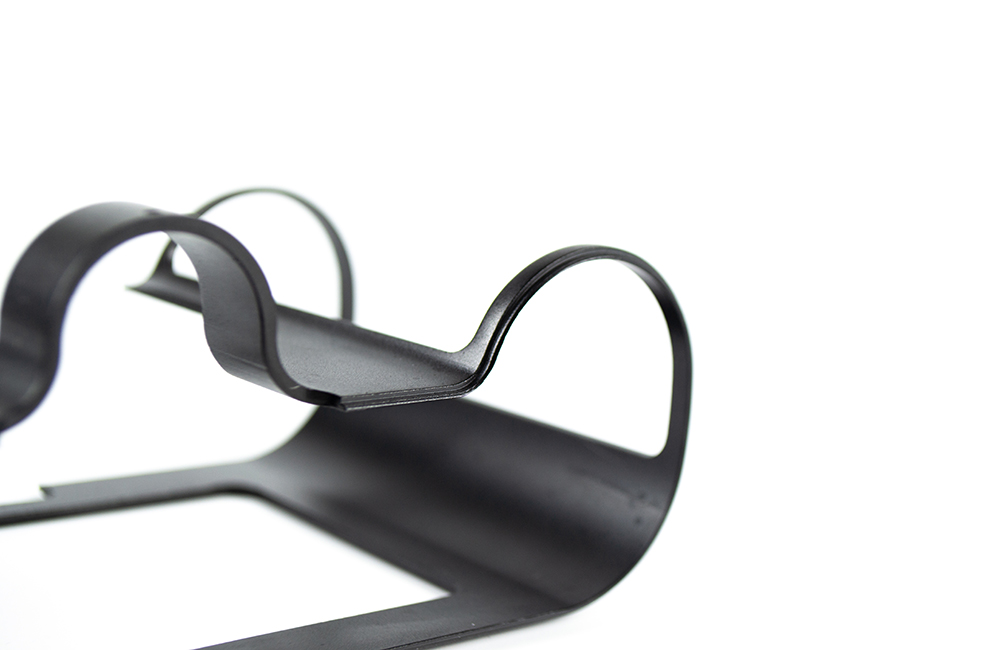

圆弧模的上模为圆弧形，下模为相应圆弧槽，用于大圆弧折弯或圆筒形件的成形。这种模具可以根据需要定制不同的圆弧半径。

成形模是根据产品形状定制的专用模具，用于特殊形状折弯，如U形、Z形、异形等。虽然成本较高，但对于特定形状的零件来说效率是最高的。

四、折弯模的材料与热处理

折弯模的工作条件决定了其对材料性能的要求较高——承受反复冲击载荷、与板材产生滑动摩擦、需要长期保持尺寸精度。

常用模具材料包括：45#钢成本低、加工性好，但耐磨性一般，适合小批量生产或临时模具；Cr12MoV（模具钢）具有高耐磨性、热处理变形小，是折弯模的主流材料；SKD11（日本牌号，相当于Cr12MoV）综合性能优异，广泛应用于精密折弯模；42CrMo强度高、韧性好，适合受冲击较大的大型折弯模；硬质合金具有极高硬度和耐磨性，用于超长寿命要求或加工磨蚀性材料（如不锈钢、高硬度材料）。

热处理是关键工序。模具粗加工后进行淬火和回火，达到HRC58~62的硬度。对于高精度模具，热处理后还需要进行深冷处理（零下80℃以下），消除残余奥氏体，稳定尺寸。

表面处理可以进一步提高模具性能。镀铬可以提高表面硬度、减小摩擦系数，防止划伤板材；TiN（氮化钛）涂层呈现金黄色，硬度高、耐磨性好；TiAlN（氮化铝钛）涂层耐高温性能更好，适合高速折弯或加工不锈钢；渗氮可以提高表面硬度和耐磨性，适合大尺寸模具。

五、折弯模的设计要点

分段设计是折弯模的重要特点。折弯模不是一整根长条，而是由多段短模拼接而成，标准分段长度通常有100mm、200mm、300mm、400mm、500mm等。这种设计的好处在于可以根据工件长度自由组合，避免长模的加工和热处理难度；局部磨损只需更换受损段，降低维修成本；可以灵活避开工件上已有的孔、槽或成形特征。

干涉检查是折弯模设计中经常被忽视的问题。折弯过程中，上模、下模与工件之间必须保持足够的安全距离。常见干涉情况包括：鹅颈刀避让空间不足，折弯时模具与工件已成形部分碰撞；折弯边过长，在下模开口中陷入过深导致无法取出；多道折弯时，上一道折弯的边与下一道的模具碰撞。设计时需要利用3D软件模拟折弯过程，确认每一步都不发生干涉。

精度控制涉及几个关键要素。模具全长直线度应控制在每米0.02mm以内，否则折弯出的工件角度会不一致；下模V型槽两侧面的对称度直接影响折弯角度的左右一致性；模具安装面与工作台面的平行度决定了折弯角度沿长度方向的均匀性。

寿命与维护是生产中的重要考量。模具寿命受材料、热处理、表面处理、加工材料、润滑等多种因素影响。定期检查模具磨损情况，发现压痕加深或角度偏差及时修复或更换。保持模具清洁，避免铁屑嵌入压伤板材。使用合适的润滑，如涂二硫化钼，可以显著延长模具寿命并改善表面质量。

六、折弯模与折弯工艺的配合

回弹补偿是不锈钢、高强钢等高回弹材料折弯的关键。材料在折弯后会部分回弹，实际角度小于模具角度。常用补偿方法包括：上模角度比目标角度小2到5度，如折90°用88°上模；采用压底折弯，强制将板材压入下模底部，减少回弹；对于厚板或高回弹材料，采用预折、校正、精整三步完成。

无压痕折弯用于对外观要求高的场合。普通折弯时，板材表面与下模肩部接触处会留下明显的压痕。无压痕模通过在下模肩部加装滚轮或聚氨酯条，使板材在折弯时滚动或弹性接触，避免划伤和压痕。这种方式特别适合不锈钢、铝板、喷涂板等表面敏感材料。

最小折弯边的工艺处理是常见的难题。当设计要求的折弯边小于工艺最小值时，有以下几种解决方案：改用更小的V宽，但需确认是否会导致开裂；先折弯后切边，但需要增加工序；采用刨槽工艺，在折弯线上先刨出一条V形槽，减少所需折弯力；改用焊接或铆接替代折弯。

压死边是一种特殊的折弯工艺，将板材的边折弯180°压平到另一面上。通常分两步完成：先用锐角刀折弯约30到45°，再用压平模将折弯边压平。这种结构可以消除锐边、增加边缘刚度，常见于门板、盖板的边缘处理。

七、常见折弯缺陷与模具对策

在实际折弯生产中，常见的缺陷及其与模具相关的对策主要有以下几种。

弯角开裂通常由V宽过小、内R过小或材料硬度过高引起。模具方面的对策是增大V宽，使用更大R角的上模，或改用退火态材料以降低硬度。

角度不一致（中间与两端不同）往往是因为模具直线度差或机床挠度未补偿。解决方法是检查模具直线度，使用挠度补偿机构，如在下模加垫片或采用液压补偿。

表面压痕过深主要是下模肩部磨损或压力过大造成的。可以更换模具，使用无压痕模，或降低顶底压力来减轻压痕。

折弯后工件扭曲通常源于模具与工件线接触不均或后挡料不平行。需要检查模具平行度，调整后挡料，并尽量采用对称折弯的方式。

回弹过大是因为上模角度过小或压底力不足。可以通过减小上模角度以增加补偿量，增加压底力，或采用三步折弯的方法来控制。

折弯边擦伤通常是由于模具表面粗糙或有铁屑。解决方法是抛光模具工作面，保持模具清洁，并在折弯时使用适当的润滑。

八、折弯模的选型建议

面对一个具体的折弯任务，模具选型可以按以下步骤进行：

首先根据板材厚度选择V宽：碳钢板按6到8倍板厚，不锈钢按8到12倍板厚。然后根据工件形状选择上模类型：常规折弯用直刀，有避让需求用鹅颈刀，小角度用尖刀，压死边用压平模。接着根据表面要求选择下模：外观件优先考虑无压痕模，结构件可用普通V模。

确定模具分段长度时，根据工件长度加上避让位，选择合适的分段组合。之后在3D软件中模拟折弯过程，确认模具与工件无碰撞。最后，批量前用同批次材料进行试折验证，确认角度和外观符合要求。

九、总结

钣金折弯模是实现板材成形的关键工具。它的核心价值在于决定折弯质量——V宽、内R、模具精度直接影响折弯角度、外观和强度；影响加工效率——合理的模具选型和分段设计可以减少换模时间、提高生产效率；控制成本——模具材料、热处理和表面处理的选择决定了模具寿命和单件成本。

成功的折弯加工需要材料、设备、模具、工艺四者的协调配合。其中，折弯模是连接设备和工艺的桥梁——选对了模，很多问题在加工前就已解决；选错了模，后续再怎么调整设备也难以得到理想的结果。
