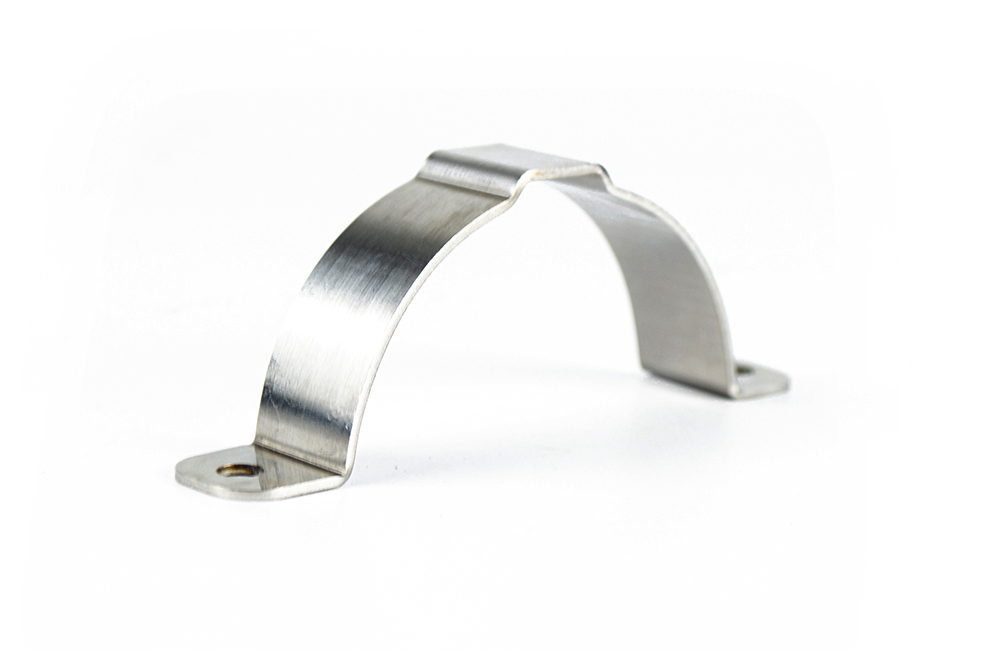

圆弧钣金加工的几种主要方式

根据圆弧半径、批量大小和精度要求，通常有四种成型路径：折弯机分段折弯、滚圆、冲压拉伸，以及通过分解焊接来组合成型。

1. 折弯机分段折弯
这种方式用数控折弯机，通过多次小角度压弯，将直线段逼近成圆弧。每刀角度和步距由系统自动计算，刀数越多，弧面越平滑。

适合大半径圆弧（R角较大）、非封闭的弧形板、门框弧边等。

模具上一般选开口较大的V槽或R形下模，避免压痕。

缺点是表面会留有轻微的多棱面痕迹，且加工效率相对较低。

2. 滚圆工艺
对于圆柱、圆锥或大半径连续圆弧，三辊或四辊卷板机更高效。板材通过辊轮挤压并滚动，逐步弯曲成所需曲率。

需要特别注意“预弯”：辊轮无法将板材两端完全压弯，通常先用折弯机把两端约两倍板厚的直边预弯好，否则圆筒焊接后会出现明显的直边段。

滚圆后材料会有回弹，钢材一般需过弯2°~5°来补偿，实际加工中常用样板反复测量弧面贴合度。

3. 冲压拉伸成型
当圆弧半径很小（小于最小折弯半径）、或需要球面、复杂曲面时，采用模具在冲床或油压机上一次成型。

精度高、表面光滑、一致性最好，但模具费用较高（开模费通常数千到数万元）。

如果是批量小的非标件，可以考虑在钣金分解时把复杂圆弧拆成标准件外购，或者改为分段焊接结构。

拉伸时材料会流动变薄，设计时需要核算拉伸系数，防止圆弧顶部开裂。

4. 分解+焊接（结合钣金分解思路）
当整体圆弧加工难度大或设备受限时，可以将圆弧结构拆成多个可单独加工的零件，再拼焊成整体。

例如大型圆筒拆成几块弧形板，分别滚圆后再组焊；带圆弧边的箱体，把圆弧面板单独滚圆，侧板底板保持平板，最后焊接。

这种做法的关键是展开尺寸要按中性层计算，并预留焊接收缩量（通常按周长的0.1%~0.3%估算）。

圆弧展开尺寸的计算

无论采用哪种工艺，下料长度都基于“中性层”确定。

对于折弯圆弧：展开长度 = (内R + 中性层系数 × 板厚) × 弧度。中性层系数一般取0.3~0.5，具体与材质、折弯工艺有关。

对于滚圆圆筒：展开长度 = π × (内径 + 板厚)。对于大直径薄板筒体，也可直接用π × 中径计算。

常见问题与工艺建议

回弹：高屈服强度材料（如高锰钢、弹簧钢）或大半径圆弧回弹明显。设计时可预留回弹角，加工时采用“过弯”补偿，必要时增加退火工序消除应力。

圆弧根部开裂：当折弯线与材料轧制纹路平行时容易开裂。在钣金分解排样时，应调整下料方向，让折弯线尽量垂直于纹路。

孔位变形：圆弧附近如果有孔或缺口，应先成型再激光切割孔位，否则成型过程中孔会被拉变形。

焊接变形：拼接的圆弧焊缝在冷却时会收缩，需要在分解图上提前留出收缩余量，并采用分段对称焊接的方式控制变形。
