钣金手板制作注意事项

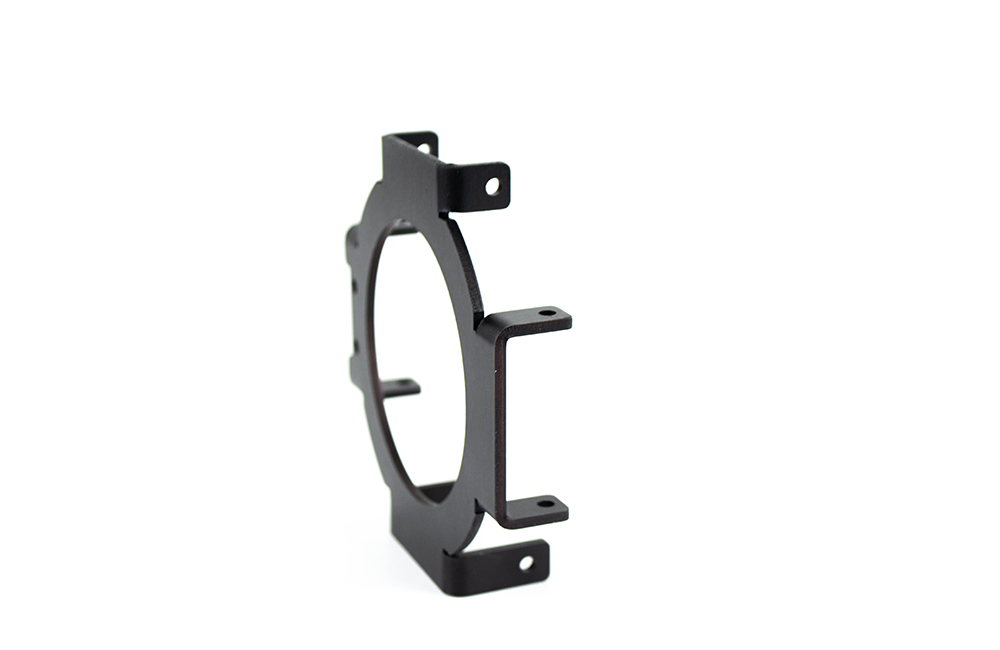

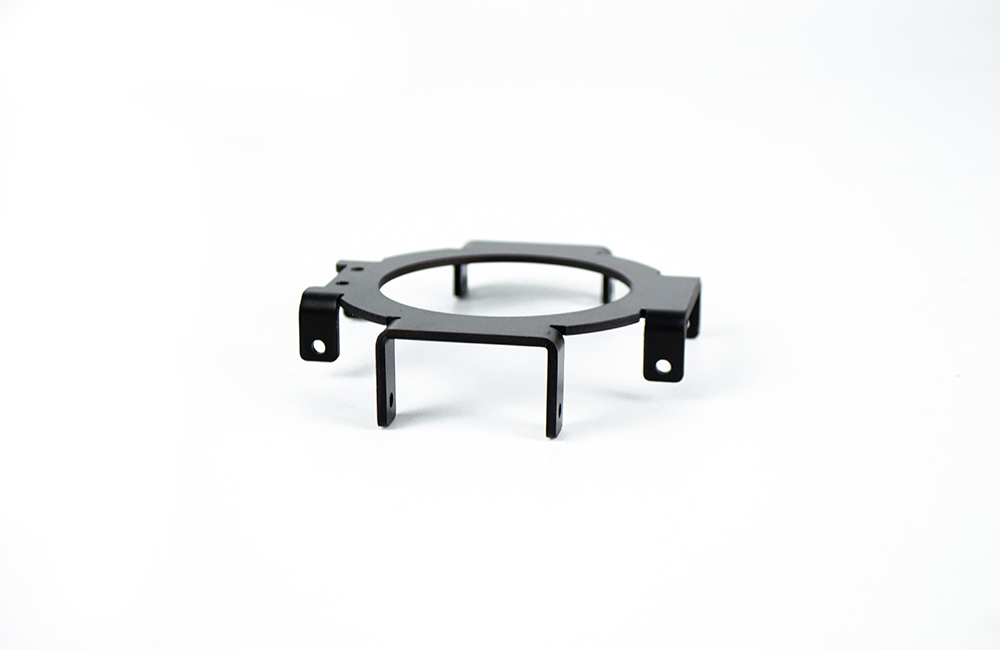

钣金手板是产品开发过程中极为重要的一环。它是指用厚度通常在6毫米以下的金属薄板制作的产品原型，主要作用是在正式开模量产之前，对产品的外观、结构、装配关系进行实物验证，从而及时发现并修正设计中的潜在问题。相比于直接投入模具费用，制作钣金手板的周期更短、成本更低，而且当设计需要修改时，手板阶段的调整成本也远小于后期修改模具。因此，无论对于消费电子、机械设备还是汽车零部件，钣金手板都是设计验证中不可或缺的工具。

几乎所有钣金件的制作都离不开三个基础动作：剪、冲或切、以及折。剪是指下料，即将金属板材裁剪成大致需要的形状；冲或切是通过冲压或激光切割在板材上冲出孔洞并切出精确的外轮廓；折则是将平板材折弯成设计所需的角度和立体形状。这三个动作可以组合出从简单支架到复杂机箱的无数种钣金零件。

一个典型的钣金手板制作流程大致分为六个步骤。首先是设计与规划阶段。设计人员需要使用CAD软件（如SolidWorks或AutoCAD）构建产品的三维模型，然后将这个三维模型“展开”成一个平面图，这个平面图就是后续激光切割或冲床下料的依据。同时，还需要进行可制造性分析，检查设计是否符合钣金工艺的基本规则，例如折弯处是否会互相干涉、是否有合理的避位等。

第二步是材料选择。常用的钣金材料包括冷轧板（通常称为SPCC，成本低、成型性好，适合大多数内部结构件）、不锈钢（耐腐蚀、强度高，适合外观件或潮湿环境）、铝合金（轻量化需求的首选，常用于便携设备外壳）以及铜（主要用于导电或散热要求高的场合）。选材的核心原则是优先满足强度、耐腐蚀性和重量的要求，再综合考虑加工难度和成本。

第三步是下料。目前最主流的下料方式是激光切割，它的精度高、速度快，尤其适合复杂形状的薄板零件，而且切割边缘质量好，通常不需要二次修整。另一种方式是数控冲床，它通过模具的连续冲压来切出外形和孔位，适合批量较大的手板生产，但前期需要制作模具，对于单件或极少量手板来说不够经济。

第四步是成型。最常用的成型工艺是折弯，使用数控折弯机将平板折成所需角度。为了避免折弯时在板面留下压痕，可以在工件表面粘贴保护膜或者使用带有圆弧角度的专用模具。如果需要更复杂的立体形状，比如带有凸包或加强筋的零件，则会用到冲压或拉伸工艺，这需要借助模具和压力机来完成。

第五步是焊接与组装。当手板由多个零件组成时，需要通过焊接、铆接或螺丝锁付等方式将它们组合起来。焊接是最常见的连接方式，包括氩弧焊、点焊等。焊接完成后必须进行打磨去毛刺，去除焊渣和锋利的边缘，这不仅为了美观，更为了保证操作者和宠物（如果是宠物用品）的安全。

第六步是后处理。后处理包括打磨去毛刺和表面处理两个主要环节。表面处理可以大幅提升手板的耐腐蚀性和外观质感。常见的方式有喷涂或烤漆（获得指定的颜色和表面质感）、拉丝（在金属表面形成细腻的直线纹理，常见于不锈钢外观件）、喷砂或阳极氧化（常用于铝合金，形成哑光质感并增加表面硬度）以及电镀（获得镜面金属光泽并提高耐腐蚀性）。此外，根据装配需要，还可能进行攻牙（加工内螺纹）或镶嵌螺母等工序。

在钣金手板的制作中，有两种主流的工艺路径：手工钣金和数控钣金。手工钣金的优点是灵活，工具简单，成本极低，适合极简单的形状、单件维修或者教学示范；但它的缺点也很明显，精度差、效率低，而且对操作工人的手艺要求很高。数控钣金（即CNC钣金）则相反，它的精度高，公差可以控制在±0.2毫米以内，效率高且重复性好，适合绝大多数产品原型，尤其是带有复杂曲面或高精度要求的零件；缺点是设备和编程成本较高。对于当前大多数产品开发项目来说，数控钣金是更可靠的选择。

在整个制作过程中，有几个关键注意事项需要特别留意。设计与工艺方面，首先要保证设计的3D模型能够无干涉地展平成一块平板，这是钣金零件可制造的基本前提。其次，如果涉及冲压成型，应当为零件设计3°到5°的拔模斜度，方便脱模。另外，同一零件的厚度必须保持一致，不能出现厚度渐变。最后，要在图纸上明确关键尺寸的公差要求，例如±0.2毫米。材料特性方面，要特别注意金属折弯后的回弹现象，即折弯后材料会轻微恢复一部分角度，因此设计折弯角度时需要预留补偿值，通常根据材料和厚度提前减小0.5°到2°。对于高应力零件，可以通过热处理（如时效硬化）来消除内应力，防止后期变形。表面处理方面，在进行喷涂或烤漆之前，必须彻底除油、除锈、去氧化皮，否则漆膜很容易脱落。

钣金手板制作中常见的问题主要有两个。第一个是变形与应力，应力可能来自折弯、焊接等过程，导致零件整体或局部翘曲变形。预防的方法是在设计中增加加强筋，以及优化焊接顺序和位置——例如采用对称焊接或分段焊接来分散热量。如果已经发生轻微变形，可以用锤子、校平机等工具手工矫正；严重变形则可能需要调整工艺参数甚至重新制作。第二个问题是尺寸偏差或回弹，最有效的解决方法是补偿法，即根据经验和材料特性，在设计中预先将折弯角度减小一定数值，以抵消回弹量。

以一个电子机箱手板为例，典型的制作流程是这样的：先用CAD设计外壳，并拆解出上盖、下底、侧板等零件；为每个零件绘制展开图；然后用激光切割机从镀锌钢板或铝板上切出各个零件的外形；接着用数控折弯机将平板折成U型或L型；再通过焊接或铆接将各个零件组合成完整外壳，并进行打磨去毛刺；最后进行喷涂或阳极氧化，得到最终产品。这个流程体现了从设计到成品的完整路径。

钣金手板的优点非常突出。相比直接开模具生产，手板制作的周期短、费用低，非常适合在设计验证阶段使用。它提供了实体模型，能够让人直观地发现电脑设计中不易察觉的问题，例如装配干涉、手感不佳或外观瑕疵。而且它的灵活性很高，设计变更时修改成本较低。当然，钣金手板也有一定的局限性。它的精度相比最终开模生产的成品可能会稍低一些，尤其是手工钣金件。另外，某些非常复杂的冲压结构（例如多级拉伸或深冲压）可能无法在手板阶段完美体现，或者成本会急剧上升。

如果您需要寻找专业的钣金手板加工服务商，可以在搜索时使用以下关键词：钣金手板加工、钣金手板厂、深圳钣金手板（或您所在的城市）、钣金手板定制、精密钣金手板。这些关键词能帮助您找到合适的供应商。

综上所述，钣金手板制作是一项涵盖设计、材料、成型、焊接、表面处理等多个环节的综合工艺。理解每一步的核心要求和常见问题，可以帮助您更顺利地完成产品原型的验证，为后续量产打下坚实的基础。无论您正在制作的是一个简单的设备支架，还是一个复杂的电子机箱，遵循上述流程和注意事项，都能显著提高手板的成功率。
