数控钻孔加工简介

数控钻孔是一种由计算机控制的精密孔加工工艺。无论是用于紧固、定位还是导流，孔几乎是所有机械零件都具备的基础特征。下面为你详细解读数控钻孔的核心技术细节、精度等级与成本构成。

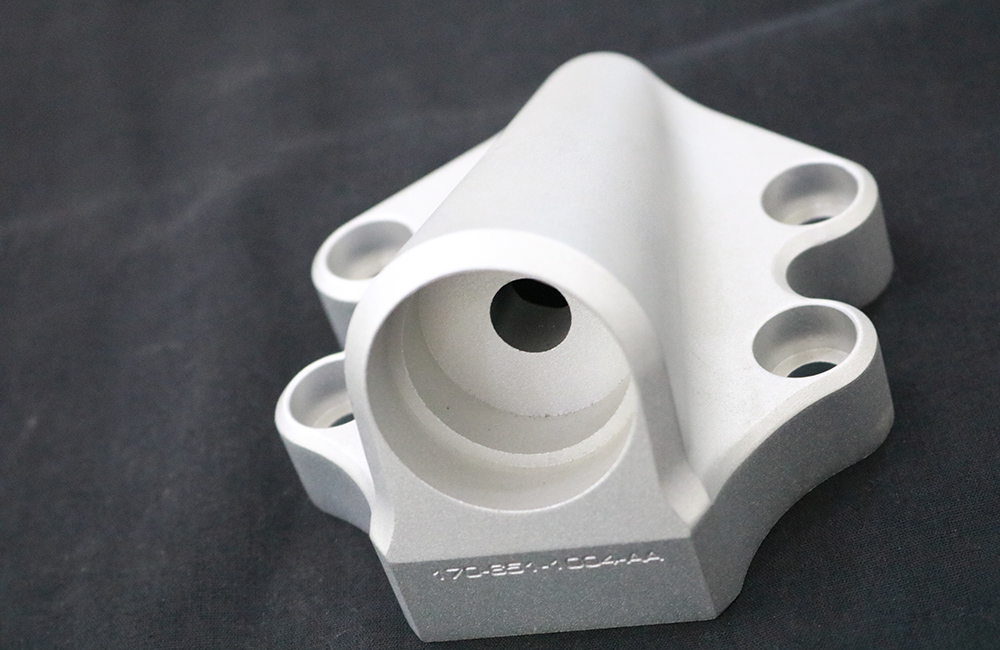

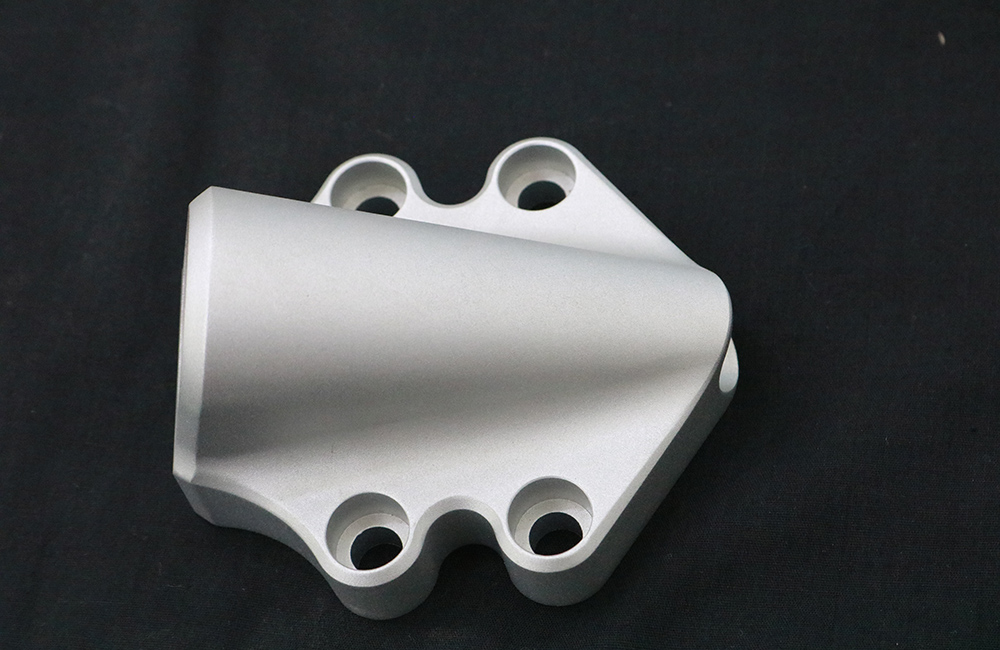

核心概念与关键优势

数控钻孔属于“减材制造”的一种，其原理是：在计算机程序（通常是G代码）的控制下，旋转的钻头沿轴向（Z轴）精确地切入静止的工件，从而加工出所需的圆孔。

与传统的台钻或手电钻相比，它的核心优势在于：

精度高，一致性极佳：彻底摆脱了对操作者经验和感觉的依赖。孔的位置、深度、直径都由程序精确控制，确保每一个加工出来的零件都完全一致。

效率高：整个过程高度自动化，能快速完成大批量的孔加工任务。

加工灵活：一台设备就能胜任多种孔特征和尺寸的加工，从简单的通孔到复杂的深孔都能应对。

精度等级：从常规到精密

数控钻孔能达到的精度取决于孔的类型和后续工艺。常规钻孔本身属于粗加工，如果对精度有更高要求，通常会配合扩孔、铰孔等后续工艺来提升。

常规钻孔：精度等级大约在IT13到IT11之间，公差范围约为±0.05mm至±0.1mm，表面粗糙度在Ra 50μm到12.5μm之间。受限于麻花钻的刚性，常规钻孔的精度相对较低。

精密钻孔：公差可以控制在±0.01mm至±0.03mm，表面粗糙度可达Ra 1.6μm或更低。

扩孔：精度等级约为IT11到IT10，表面粗糙度在Ra 12.5μm到6.3μm之间。

铰孔：精度等级可达IT9到IT6，表面粗糙度在Ra 3.2μm到0.2μm之间，是获得高精度孔内径的常用方法。

高端钻孔：在特别先进的设备上，孔位精度可达±0.005mm，精度等级甚至可达到IT4到IT6，表面粗糙度≤1.6μm。

核心工艺流程详解

一个完整的数控钻孔流程大致分为以下几个关键步骤：

设计建模与编程：首先使用CAD软件进行零件三维设计，再通过CAM软件将其转换为CNC机床能识别的G代码。编程时需根据孔的特征选择加工循环，例如浅孔钻削（G81）、断屑钻削（G73）或深孔钻削（G83）。

刀具与设备选择：根据零件材质和加工要求选择合适的刀具和机床。常用刀具包括中心钻（用于定位）和麻花钻（用于主钻孔）。设备方面，复杂孔可能需要5轴加工中心，而深孔加工则需要配备高压内冷的专用设备。

工装准备：将工件牢固地固定在机床上，确保加工过程中不会发生位移。同时，使用专业工具精确设定加工基准。

执行加工：开始加工。对于高精度的孔，通常采用“中心定位 → 粗钻孔 → 扩孔 → 精铰/精镗”的流程，分阶段逐步逼近最终尺寸和精度。

质量检测：使用精密量具（如内径千分表）对加工完成的孔进行检测，确保其尺寸和位置精度符合图纸要求。

设备与材料

设备类型：根据应用场景的不同，主要设备包括：

加工中心：是目前应用最广的设备，因其集成了铣削、钻孔、攻丝等多种功能，能够完成复杂零件的综合加工。

数控钻床：专注于钻孔、扩孔、铰孔等任务，适用于对效率要求极高的大批量孔加工。

钻削中心：在数控钻床的基础上增加了刀库和自动换刀功能，是一种高效、灵活的孔加工解决方案。

适用材料：数控钻孔几乎可以加工所有常见的工程材料。

金属类：包括铝合金、不锈钢、碳钢、铜合金、钛合金等。

塑料类：包括ABS、POM（赛钢）、尼龙、PEEK（聚醚醚酮）等。

特种材料：包括复合材料、陶瓷等。

成本与报价

数控钻孔的成本主要由以下几个部分构成：

材料成本：根据零件的重量或体积计算，不同材料单价差异巨大。

加工时间：这是成本的核心，通常按小时计费。加工时间越长，成本越高。

刀具与设备折旧：包含刀具的损耗和高端CNC机床的购置、维护成本。

人工费用：涵盖编程、设备操作和调试的人员费用。

后处理费用：如果零件需要额外的表面处理（如阳极氧化）或二次加工，会产生额外成本。

主要应用领域

数控钻孔因其高精度和高效率，在众多关键行业中发挥着核心作用。

航空航天：用于加工飞机机身、发动机部件上的高精度安装孔和管路孔。

汽车制造：用于制造发动机缸体、变速箱壳体、车架等关键零部件的各类孔。

医疗器械：用于生产骨科植入物、手术器械等对精度和清洁度要求极高的产品。

电子与通信：用于加工精密模具、散热器、设备外壳及PCB（印刷电路板）上数以千计的微孔。

工业设备：应用于工程机械、液压系统、机器人等领域的结构件和功能部件。

与其他孔加工方式的对比

钻孔 vs. 铣削：钻孔是加工圆形孔最快、成本最低的方式，但只能沿Z轴加工。铣削更为灵活，可以加工异形孔、槽等复杂特征，但效率较低，成本更高。

钻孔 vs. 车削：钻孔时，工件固定，钻头旋转。车削时，工件旋转，刀具固定。车削主要用于加工工件外圆或内孔，而钻孔则专注于在实体上创建孔。

钻孔 vs. 镗孔：钻孔是从实体材料上“无中生有”地创建一个孔。镗孔则是“扩大”已有的孔（如铸造或钻孔后的孔），以获得更高的尺寸精度和更好的表面光洁度。

钻孔 vs. 铰孔：钻孔通常是孔的粗加工。铰孔则是精加工，用于获得非常精确的孔径和光滑的内壁。

设计建议与加工难点

为了让你的设计更易于加工并降低成本，可以参考以下建议：

尽量使用标准规格的孔：优先采用标准的钻头尺寸，可以减少特殊刀具的采购成本。

避免深孔：深孔（深度/直径 > 5）加工难度大，成本高。如果必须设计深孔，请确保有足够的空间让切屑排出。

留出足够的壁厚：孔与孔之间、孔与零件边缘之间要保持足够的距离，以防止在加工时发生变形或开裂。

明确标注关键参数：清晰、准确地标注孔的尺寸、深度、位置公差和表面粗糙度要求。
