钣金折弯标注是什么意思

图纸标注的关键是让加工人员一看就懂：成品图控制外形，展开图指导下料，工艺参数交代清楚。下面从几个方面逐一说明。

一、图纸上需要标注哪些内容

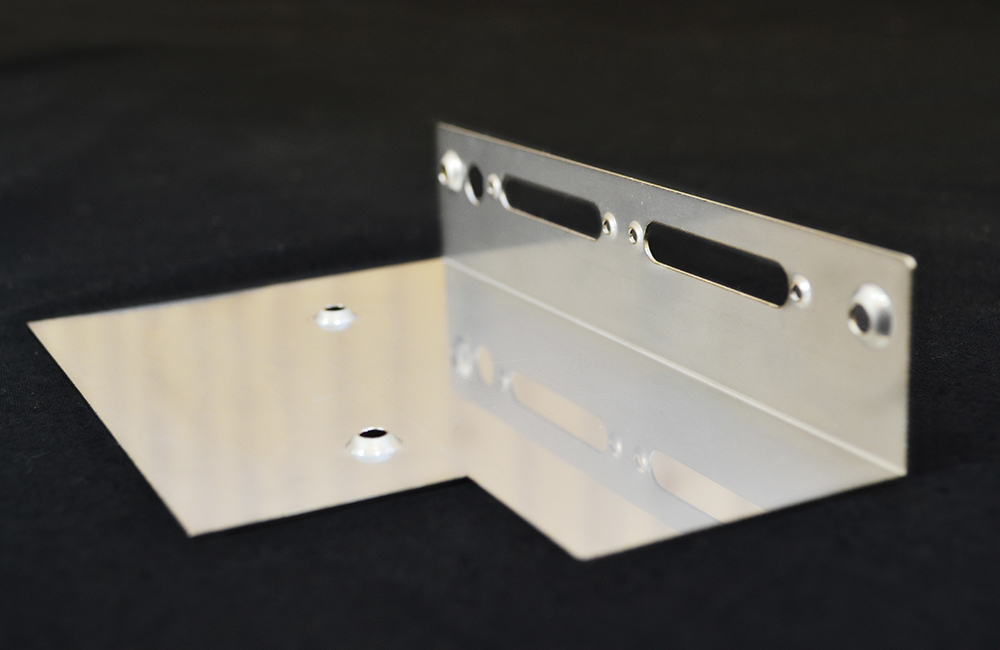

成品外形尺寸：从基准边或基准角开始，标注钣金件的长、宽、高，以及所有孔、槽、凸包等特征的位置。外形尺寸应标“净尺寸”，并在技术要求中注明去毛刺。

折弯工艺参数：必须明确标注三项——钣金厚度（例如 t=1.5mm）、折弯内半径（例如 R=2mm）、折弯角度（例如 88°，需要考虑回弹量）。折弯方向则需要通过剖面图或局部断面图来直观表达，不能只靠文字说“向上折”或“向下折”。

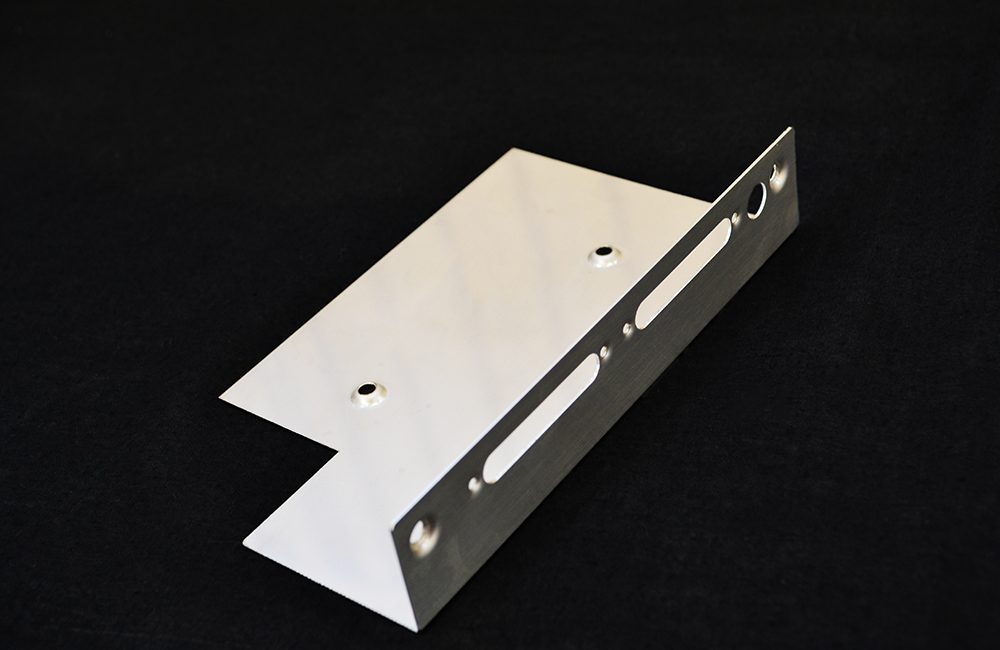

孔与槽特征：区分通孔、沉头孔、螺纹孔。薄板上的螺纹孔不能直接攻丝，需要标注“压铆螺母 M4”或“抽芽攻丝 M4”。长圆孔如果用于调节位置，最好加注“长圆孔，用于调节”。

表面处理要求：写明方式（喷塑、电镀、氧化等）、颜色（如 RAL 7035）、光泽度（哑光/亮光）、处理区域（所有外表面或指定面）。例如：“喷塑，RAL 9005，哑光，所有外表面”。

技术要求（文字说明）：在图纸空白处列出材料牌号（如 DC01 冷轧钢板、SECC 镀锌板）、未注公差标准（如 GB/T 1804-m）、去毛刺要求、锐边倒钝等通用说明。

二、折弯标注的三要素

任何一道折弯，在图纸上都必须清晰表达三个信息：

定位：折弯线到基准边的距离，精确锁定折弯位置。

定形：折弯角度（务必注明是内角还是外角）以及折弯内半径 R 角。

定向：向上折还是向下折。最可靠的方法是在图纸上画一个局部剖视图或断面图，直接展示折弯后的形状。也可以配合折弯方向箭头，但不能只依赖箭头。

三、基准与公差的处理

选择基准：通常以钣金件的一个角或一条长边作为尺寸标注的基准。所有关键尺寸都从同一个基准出发，避免累积误差。

设定公差：

对于没有特殊配合要求的尺寸，可以在技术要求中统一规定未注公差等级，例如 GB/T 1804-m（中等精度）。

对于有装配关系的关键尺寸（如孔距、安装面高度等），必须单独标注公差。钣金折弯件的孔位公差建议收严到 ±0.2mm 以内，成型尺寸（如折弯后两边的距离）可按 ±0.3mm 控制。

四、折弯图与展开图的协同

这是钣金图纸最容易被忽视的地方。最好的做法是同时提供两张图：

折弯图（成品图）：主视图展示最终折弯后的形状，可以不严格按 1:1 绘制，但必须清晰表达各边的相对位置和尺寸。这是和加工厂沟通成品要求的主要图纸。

展开图（下料图）：必须按 1:1 比例绘制，是激光切割或数控冲床下料的直接依据。展开图上要标出所有孔、槽、切角的最终尺寸，以及每条折弯线的位置。图纸标题栏或视图名称中应明确注明“展开图”。

折弯线的标注：在展开图上，折弯线的位置是关键信息。折弯线到边的距离必须标注清楚。如果使用 SolidWorks 等三维软件，可以在工程图视图属性中启用“折弯线显示”和“折弯方向标注”，软件会自动生成折弯注释。

五、三维软件的辅助方法

现代设计软件可以大幅减少手工标注的工作量：

设计好三维钣金模型后，直接在工程图环境中插入“展平视图”，软件会自动生成展开图。

在视图属性中启用“折弯注释”，软件会根据三维模型自动标注出每条折弯线的方向、角度和半径。

对于多道折弯的复杂零件，可以在工程图中插入折弯表。折弯表会按顺序列出每条折弯的序号、角度、半径、方向等信息，相当于一份给折弯工人的操作说明书。

六、常见错误与避坑建议

错误一：折弯方向表达不明。只用文字写“向上折 90°”非常危险，因为不同人理解的“上”可能不同。正确做法是补充一个局部断面图，把折弯后的形状画出来。

错误二：在展开图上标注折弯成型尺寸。展开图只用于下料，上面标的是切割尺寸。折弯后的高度、宽度等成型尺寸应该在折弯图上标注，不要混在一起。

错误三：遗漏厚度、半径或角度。这三项是折弯成型的基础参数，缺一不可。即使半径是默认值（比如 1 倍板厚），也要在图纸上写出来，比如“未注折弯内半径 R=t”。

错误四：没有给出未注公差标准。如果没有明确说明，加工厂会按自己的理解做，到货后很容易产生争议。建议在技术要求中固定写一句：“未注尺寸公差按 GB/T 1804-m，未注折弯角度公差 ±1°”。
