钣金加工冲孔简介

钣金冲孔，简单来说就是用冲头在金属板上“冲”出各种形状的孔。这个工艺的核心是高效率和成本效益，特别适合大批量生产。它的质量主要由模具、设备、工艺参数三大要素决定。

一、三大核心要素详解

模具设计与选材：质量基石模具的设计、制造精度和材料选择至关重要。核心参数 – 间隙：冲头与凹模的间隙通常取板厚的5%–10%。间隙不当（过大、过小或不均）是孔周围产生大量毛刺的主要原因。选材与寿命：冲头常用高速钢（如W6Mo5Cr4V2）或硬质合金，表面氮化处理后硬度可达HRC60以上，寿命可超10万次。几何设计：最小孔径：普通冲孔圆孔直径不应小于板厚；对于不锈钢等硬质材料，最小孔径需达到2倍板厚。孔边距：孔与边缘的最小距离建议不小于1.5倍板厚，孔与孔之间的最小距离同样建议遵循此值。避免尖角：冲裁件转角处应设计合适的圆角半径，以分散应力，避免模具过快磨损。

设备选择：效率与精度数控（CNC）转塔冲床：能自动旋转更换模具（通常可装16–32套），适合小批量、多品种的生产，定位精度可达±0.1mm。液压冲床：对于厚度≥6mm的厚板，需使用液压冲床，冲压力可达1000kN以上，甚至可采用加热辅助成形。机械式冲床：传统设备，效率高，但灵活性相对较差。

工艺参数计算：精确控制冲压力估算公式：冲切力 (kN) = 冲芯周长 (mm) × 板材厚度 (mm) × 材料的剪切强度 (kN/mm²)通过此公式估算出的力，可用于验证设备能力，防止因冲压力不足或过大造成质量问题。

二、常见质量缺陷及对策

毛刺过大主要原因：模具间隙不当、刃口磨损变钝、凸凹模中心线不重合。对策：优化设计确保冲裁间隙合理；定期检查刃口并及时修磨；确保模具安装同心、垂直。

制件翘曲不平主要原因：冲裁间隙过大产生额外力矩；凹模刃口带反锥度；材料内部应力释放不均。对策：选择合理冲裁间隙；在模具上增加压料板，冲压前压紧材料；增加校平工序。

缺孔或孔未冲开主要原因：冲头长度不够，或冲头刃入量与理论行程不一致；凸模崩刃或严重磨损；压边力不足。对策：检查冲头长度和安装，确保行程足够；检查凸模状态；确认并调整压边力。

孔位偏移或变形主要原因：定位销磨损或松动；操作送料不当；在折弯后开孔且孔靠近折弯根部导致变形。对策：及时更换磨损的定位销；加强操作规范，使用定位装置；优化工艺顺序（尽量先折弯后冲孔，或保证孔与折弯根部距离至少4倍板厚），以防变形。

三、关键工艺类型及应用

落料：将整块板材冲切成所需的特定外轮廓形状，冲下的部分就是成品。

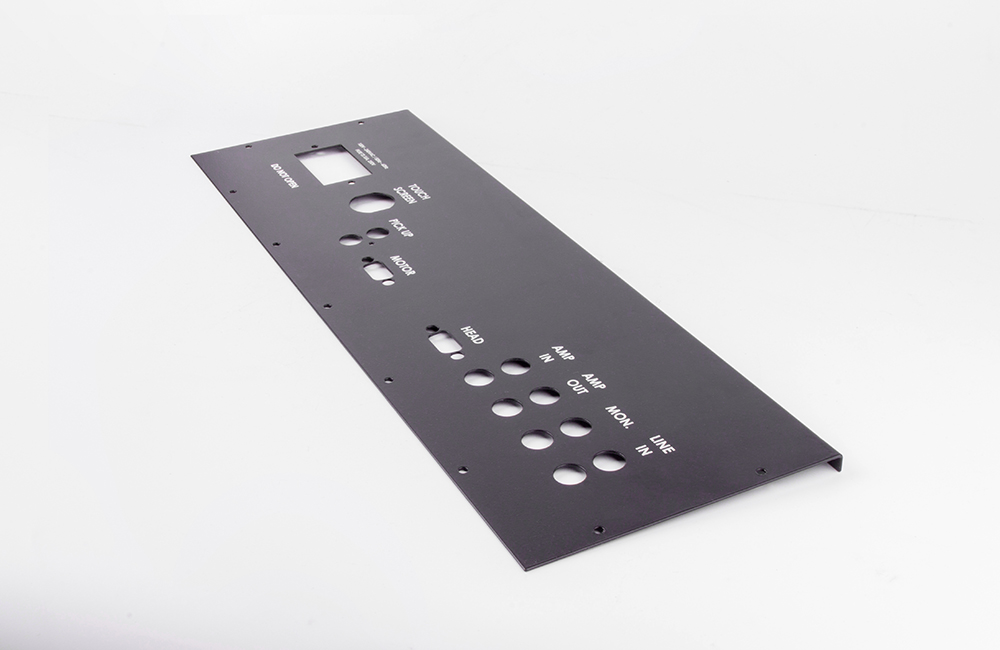

穿孔：在板材上冲制孔洞，冲下的部分为废料。

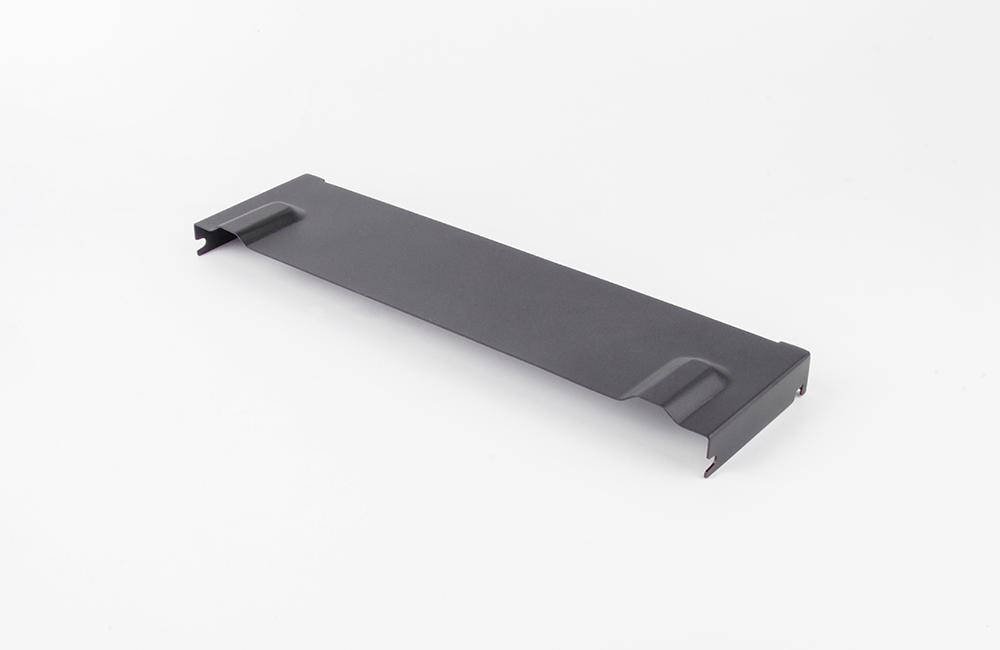

压花/压印：在板材表面形成凸起或凹陷的图案，用于增加强度、纹理或作为标识。

冲大孔与步冲：超大孔可通过“步冲”分段完成，使用小冲头沿轮廓多次冲压，能减少50%以上的冲压力。

切缝与开槽：在板材上做部分切割或沿边缘切掉一部分，用于创建互锁结构或装配特征。

总结

钣金冲孔是一项成熟的工艺，其成功实施依赖于对模具、设备、工艺参数三要素的精确控制。从产品设计之初就应充分考虑DFM准则（如孔边距、最小孔径等），这样不仅能有效避免毛刺、变形等缺陷，更能显著降低制造成本，提升产品品质。
