钣金垫片的作用是什么

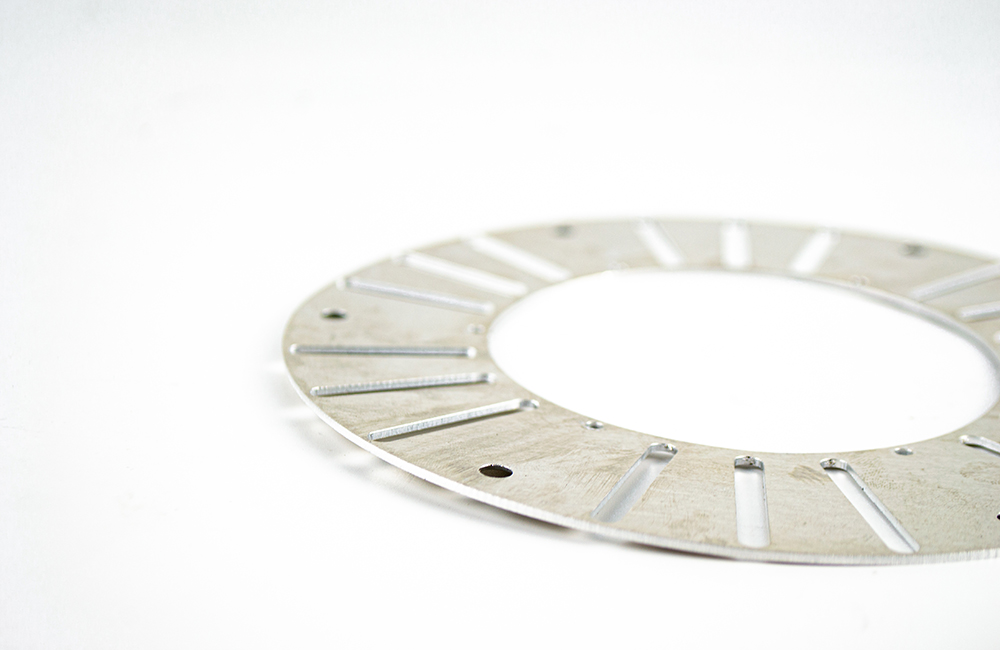

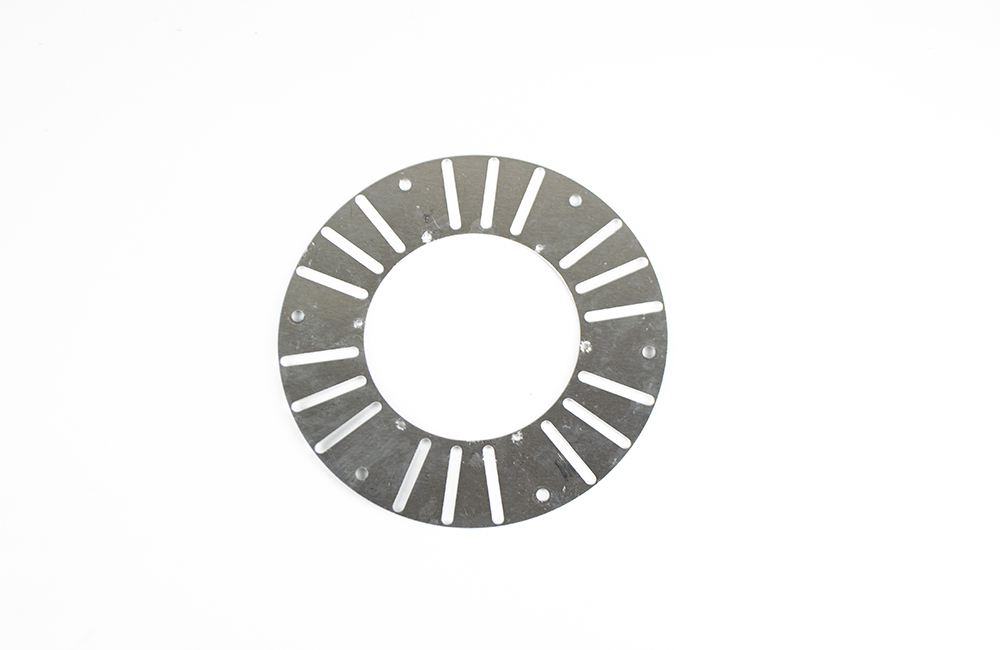

钣金垫片是利用冲压、折弯等钣金工艺制成的薄片状金属零件，在装配中用于填补间隙、调整公差、减震密封及保护部件。

一、主要功能与常见类型

钣金垫片最核心的功能是调整与紧固。根据具体用途，主要有以下几类：

平垫片：最常见的形式，像一个中间有孔的金属圆片。作用是增大接触面积、分散压力，保护工件表面不被紧固件刮伤，并具有一定的防震效果。

弹簧垫片：依靠自身的弹性和开口来防松。成本低廉，但在承受主力的结构中使用需谨慎，其防松能力有限。

止动垫片：与螺母配合使用，通过将其舌部弯折卡住螺母来防止松动，防松效果可靠。

精密间隙片：也称模具垫片，精度极高（厚度公差可控制在±0.001毫米内），专门用于精密模具、机械设备中的高精度间隙调整。

二、常用材料及其特性

钣金垫片对材料的选择十分讲究，不同的材质决定了其性能、成本和应用场景：

不锈钢：常见牌号有304、316、301等。耐腐蚀、韧性好、强度高，适用于食品机械、医疗器械、化工设备、户外设施。

碳钢：常用牌号有SPCC、AISI1095、SK5等。强度高、具有一定弹性、成本较低，用于通用机械、建筑结构、汽车零部件。

铜合金：包括黄铜、紫铜、磷铜等。导电导热性好、耐腐蚀，常用于电气连接、导热部件、特殊化学环境。

铝合金：如5052、6061等。重量轻、耐腐蚀，适用于航空航天以及对重量敏感的场合。

特殊合金：如65Mn（弹簧钢）、哈氏合金等。具有高弹性、耐高温高压、强耐腐蚀等特性，用于弹簧垫片、化工反应釜、航空发动机。

三、核心加工工艺

冲压：最常用的工艺，适合大批量生产形状相对简单的垫片，通过模具一次冲压成型，效率高。

激光切割：精度可达±0.1毫米，适合小批量、多品种或形状复杂的垫片，无需模具，灵活性好。

化学蚀刻：针对厚度在0.1毫米以下的超薄垫片，能实现极高的精度、平整度和生产效率，无毛刺，是传统冲压难以做到的。

折弯：用于制造L型、U型等非平面结构的衬垫或特殊垫片，使用折弯机成型。

四、常见标准与规格举例

为确保互换性和可靠性，钣金垫片遵循一系列国家标准（GB）和国际标准（如DIN德标、ISO标准）。以最基础的金属平垫圈（GB/T 97.1）为例，不同螺纹规格对应的内径、外径、厚度大致如下：

对于M4螺纹，垫片内径约4.5毫米，外径约9毫米，厚度约0.8毫米。

对于M6螺纹，内径约6.6毫米，外径约12毫米，厚度约1.6毫米。

对于M8螺纹，内径约9毫米，外径约16毫米，厚度约1.6毫米。

对于M10螺纹，内径约11毫米，外径约20毫米，厚度约2.0毫米。

对于M12螺纹，内径约13.5毫米，外径约24毫米，厚度约2.5毫米。

对于M16螺纹，内径约17.5毫米，外径约30毫米，厚度约3.0毫米。

五、应用领域

钣金垫片几乎覆盖所有现代工业，例如：

汽车制造：用于发动机、变速箱、车身等部位的密封、防松和缓冲。

电子消费品：用于精密电子设备内部的隔离、固定和散热管理。

建筑行业：用于大型钢结构连接、减震和分散负载。

医疗器械、航空航天：用于高精度、高可靠性要求的仪器和设备。

六、如何选型

选择正确的钣金垫片时，可以参考以下几点：

明确功能：是用于防松、密封、调整间隙还是保护表面？

匹配尺寸：确保垫片的内径、外径、厚度与螺栓、螺母及安装空间匹配。

考虑工况：潮湿、腐蚀环境需选不锈钢；高温环境选耐热合金；承力部位避免使用防松能力差的弹簧垫片；高精度调整必须选用精密间隙片。

评估成本：在满足性能的前提下，选择成本最优的材料和加工方式。
