钣金支撑是什么意思

在钣金语境下，“钣金支撑”是一个内涵丰富的概念，它既可以是钣金零件自身的一种结构特征，也可以是用于辅助钣金加工的工艺装置。

具体来说，可以从以下两个主要维度来理解：

作为零件结构特征

当“支撑”指零件本身时，意味着通过特定的结构设计来提升钣金件的强度或刚度，主要有两种形式：

设计加强筋：这是在钣金件上压制出的凸起或凹陷筋条。它是在不增加材料厚度和重量的前提下，提升结构刚度、抑制变形最有效的方法之一，广泛应用于箱体、支架等承载类钣金件。设计时通常需注意以下几点：方向性：加强筋的布置方向应与受力方向一致，以起到最佳的强化效果。关键尺寸：建议筋的高度为板厚的1.5-3倍，避免结构失稳；过渡处应添加圆角（半径约为筋高的0.3-0.5倍）以降低应力集中。位置禁忌：需避开弯曲线和冲压的减薄区（如转角），防止因局部应力过大导致板材开裂。

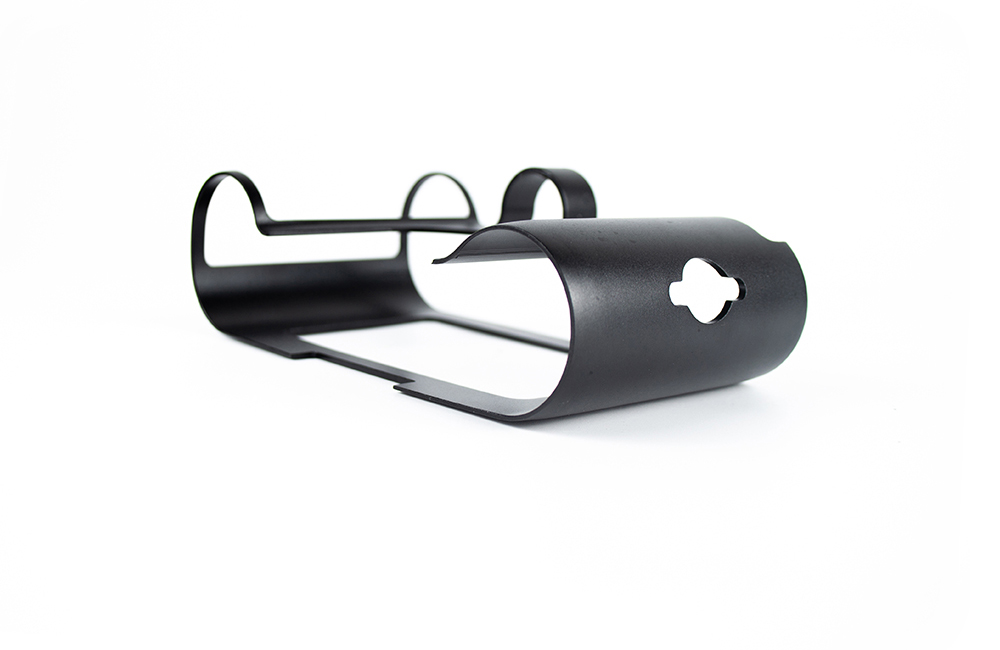

加工钣金支架：这是由一块平板金属经过切割、折弯等工序制成的独立零件，用于连接、固定或支撑其他部件。常见的支架类型及其功能如下：L型 (角撑)：最简单的90°弯曲，用于连接垂直表面，增强角部稳定性。Z型 (偏置)：有两个相反方向的弯曲，用于连接两个平行但不在同一平面的表面。U型 (槽型)：形似字母U，用于“抱住”并安装平行表面的组件，如电源或硬盘。三角形 (角撑板)：常用于焊接在结构内部，为相邻表面提供刚性支撑。

作为加工辅助装置

当“支撑”指辅助装置时，则是在钣金加工过程中，用于确保加工精度和工件稳定性的工装夹具，主要包括以下几种：

焊接支撑架：专用于焊接工序，通过可调节的夹紧机构和翻转机构，为非平面、不规则形状的钣金件提供稳定支撑，方便处理一些较难加工的角落。

点焊支撑装置：用于解决不同厚度钣金件焊接时的难题。通过自动检测和调整，它能保证两个工件连接面保持水平，从而提升焊接质量。

可调节支撑装置：设计灵活，可快速实现不同高度的支撑要求，广泛应用于需要频繁调整的焊接或装配场景。

总结

总的来说，“钣金支撑”的应用可以这样归纳：

作为零件结构：通过在零件上设计加强筋，或独立制造一个钣金支架，来增强自身强度或支撑其他部件。

作为加工装置：借助焊接支撑架、点焊支撑装置等工装，来保证加工过程中的工件稳定与精度。
