钣金公差表是什么

钣金加工的公差体系很清晰，主要是参考 ISO 2768 和 GB/T 1804 这类通用标准来划定“未注公差”，再配合针对不同工序的专用标准。

通用公差标准：ISO 2768 与 GB/T 1804

这是大多数钣金厂默认遵循的公差等级体系，在图纸上只需注明“未注公差按ISO 2768-mK”即可。它包含f（精密）、m（中等）、c（粗糙）、v（很粗）四个等级，以下是以常用中等（m）等级为基准的公差数值表。

线性尺寸 (ISO 2768-1)0.5～3mm: ±0.1 mm

>3～6mm: ±0.1 mm

>6～30mm: ±0.2 mm

>30～120mm: ±0.3 mm

>120～400mm: ±0.5 mm

>400～1000mm: ±0.8 mm

>1000～2000mm: ±1.2 mm

>2000～4000mm: ±2.0 mm

角度尺寸 (ISO 2768-1)~10mm: ±1°

>10～50mm: ±0°30′

>50～120mm: ±0°20′

>120～400mm: ±0°10′

倒圆半径与倒角高度 (ISO 2768-3)0.5～3mm: ±0.2 mm>3～6mm: ±0.5 mm。

钣金各工艺环节的公差速查

不同工序的公差控制能力差异很大，以下以最常见的“中等精度”需求为例进行梳理。

1. 下料/切割工序

激光切割公差范围: ±0.05 mm 至 ±0.2 mm核心影响因素及建议: 薄板（≤3mm）公差可控制在±0.10.2mm；厚板（>3mm）为±0.20.5mm。精密设备可达±0.03mm。高精度要求（如<0.1mm）会显著增加成本，设计时应避免不必要的严苛公差。

数控冲床公差范围: ±0.1 mm 至 ±0.3 mm核心影响因素及建议: 常规尺寸公差为±0.2~0.3mm。批量加工圆孔、方孔效率高，且成本低于激光切割。

剪板机公差范围: ±0.5 mm 至 ±1.0 mm核心影响因素及建议: 精度较低，多用于对精度要求不高的粗下料或大尺寸板材的初步裁切。

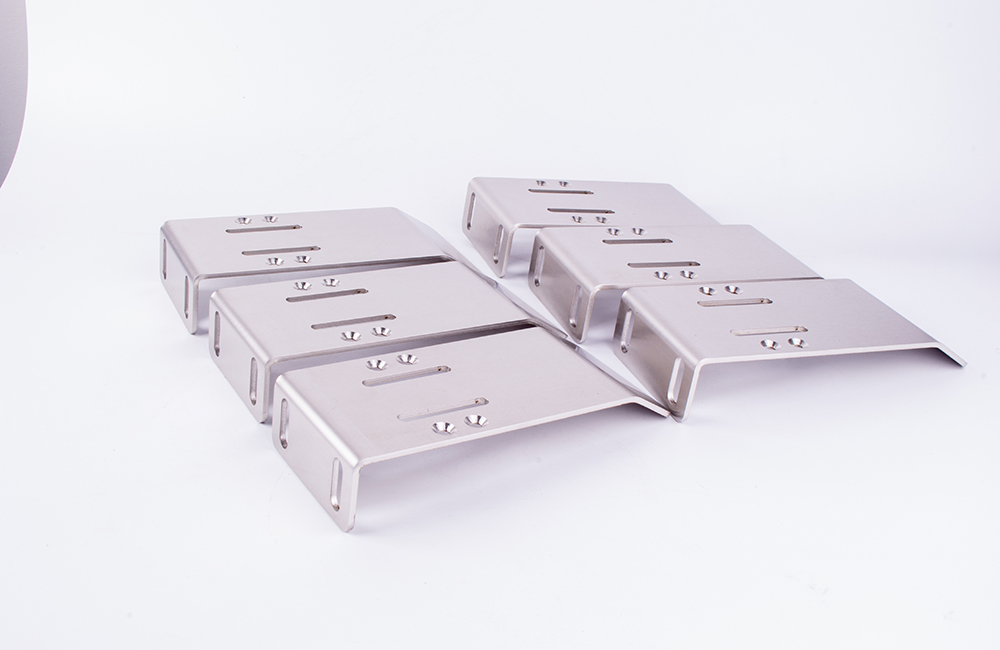

2. 折弯成型工序

折弯尺寸公差范围: ±0.2 mm 至 ±2.0 mm核心影响因素及建议: 小型件（<500mm）可达±0.20.5mm；大型件（>500mm）为±0.52.0mm。材料越硬、越厚，回弹越大，公差需相应放宽。精密加工可将折弯尺寸公差控制在±0.1mm以内。

折弯角度公差范围: ±0.5° 至 ±2°核心影响因素及建议: 普通要求为±1°~2°；高精度可达±0.5°。材料回弹是角度不准的主因，设计时避免极端角度可减少此问题。

3. 孔与形位公差

孔径 (激光切割/冲压)公差范围: ±0.02 mm 至 ±0.2 mm核心影响因素及建议: 普通螺栓孔公差为+0.2/+0.5mm；精密定位孔可达±0.05mm。薄板上小孔径（如等于板厚）难加工，孔越小成本越高。

孔中心距公差范围: ±0.1 mm 至 ±0.3 mm核心影响因素及建议: 普通孔距为±0.2~0.3mm；精密定位可达±0.1mm。多孔零件需指定基准孔，否则会显著提高检验成本。

平面度 (形位公差)公差范围: 0.1 mm/m 至 1.0 mm/m核心影响因素及建议: 大型薄板件为0.5~1.0mm/m；高精密为≤0.1mm/m。大平面结构易变形，设计时加筋或折边可有效控制平面度。

4. 焊接组装工序

焊接尺寸公差范围: 按GB/T 19804标准，B级和F级常用核心影响因素及建议: 通用标准为GB/T 19804（ISO 13920），分为4级（B级较严、F级中等）。焊接变形不可避免，对高精度尺寸，建议设计时预留余量，或在焊后进行精加工。

焊接角度公差范围: ±0.5° 至 ±1° (常见)核心影响因素及建议: 精密工装下可达±0.5°。焊接热输入是变形的根源，合理的焊接顺序（如对称焊、分段跳焊）可有效控制。

总结与设计建议

在实际设计中，建议遵循以下几条核心原则：

默认用“中”级：在图纸标题栏标注“未注公差按ISO 2768-mK”即可满足大多数应用。

大尺寸留余量：尺寸大于500mm时，将公差放宽至±0.8mm以上，避免因不合理公差导致成本剧增。

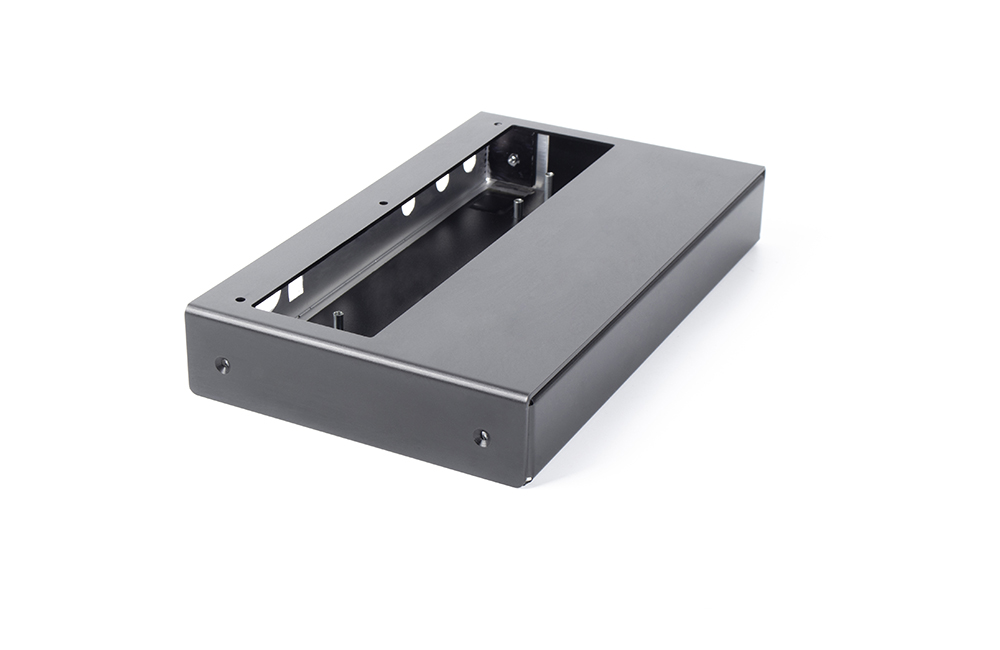

优先“整”再“焊”：能用单个折弯件实现的结构，不要拆成多个零件焊接，可大幅简化精度控制。

精密需求额外标：如需极高精度（如定位孔±0.05mm），必须在图纸中单独标注，并考虑后续机加工修正。

信任标准少标图：信任行业通用标准（如ISO 2768），大量标注复杂公差是制造图纸的大忌-。
